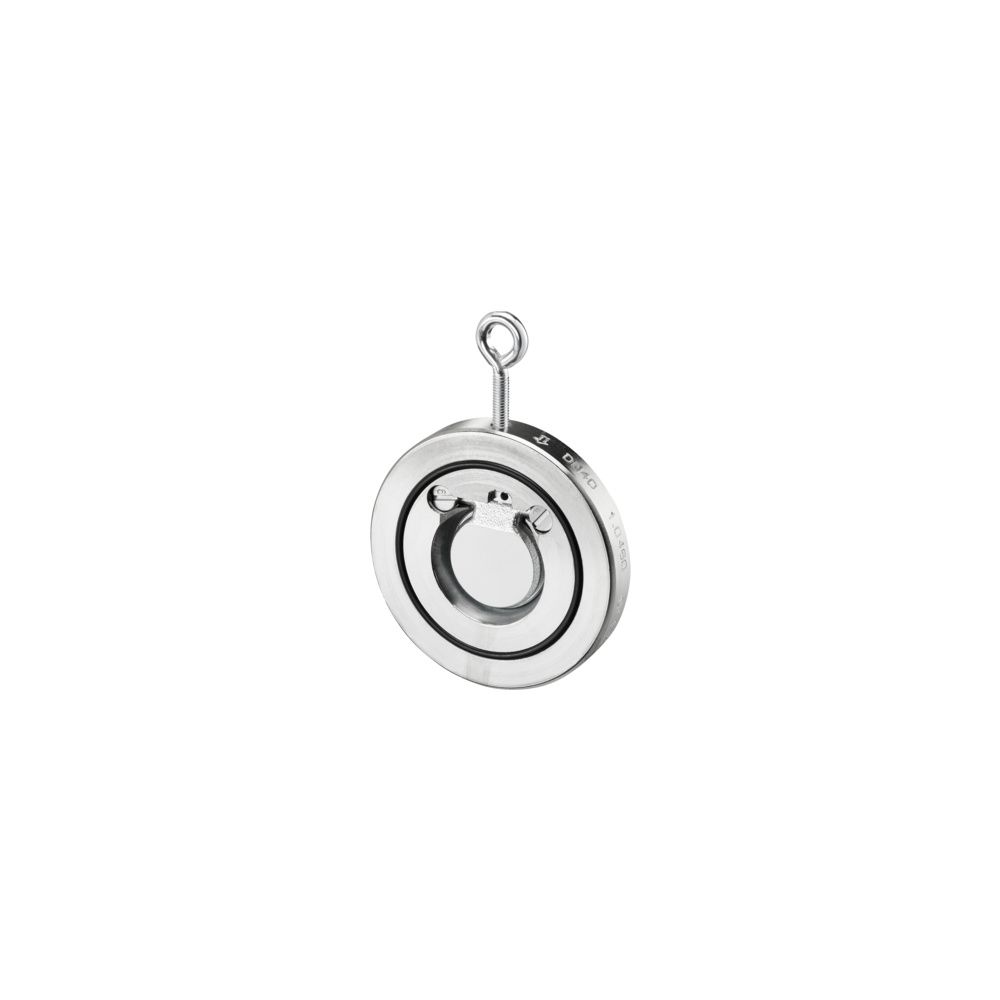

Oventrop Rückschlagklappe DN 200, PN 16, Zwischenbauausführung, Stahl, 1072556

Die Oventrop Rückschlagklappe in Zwischenbauausführung ist eine robuste Lösung für den Einsatz in Rohrnetzen, die für den Betrieb mit nicht aggressiven Flüssigkeiten konzipiert wurde. Mit einer Druckstufe von PN 16 und einer Nennweite von DN 200 eignet sich dieses Bauteil für die Montage zwischen Flanschen gemäß EN 1092-2. Gehäuse und Klappe bestehen aus verzinktem Stahl, ergänzt durch eine EPDM-Dichtung, die einen zuverlässigen Betrieb in einem Temperaturbereich von -10 °C bis 120 °C ermöglicht.

Welche Anforderungen gelten für die Installation?

Die Rückschlagklappe ist für den Einbau in horizontalen oder vertikalen Rohrleitungen vorgesehen. Bei einer vertikalen Installation ist darauf zu achten, dass die Durchflussrichtung so gewählt wird, dass sich die Klappe nach oben öffnen kann. In horizontalen Rohrleitungen muss die Klappenaufhängung zwingend oben positioniert sein, um die einwandfreie Funktion zu unterstützen. Die maximale Durchflussgeschwindigkeit für den Betrieb ist auf 3 m/s begrenzt. Für die Montage ist keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe: PN 16
• Material Gehäuse: Verzinkter Stahl
• Material Dichtung: EPDM
• Ventilform: Scharnierklappe
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Max. Durchflussgeschwindigkeit: 3 m/s
• Mit Schließfeder: nein

Diese Rückschlagklappe aus verzinktem Stahl bietet eine solide Konstruktion für gebäudetechnische Anwendungen. Durch die Auslegung auf PN 16 und die Eignung für nicht aggressive Medien stellt sie eine effiziente Komponente zur Strömungssicherung dar. Die einfache Montage zwischen Flanschen nach EN 1092-2 sowie der Temperaturbereich von -10 °C bis 120 °C machen sie zu einer vielseitigen Wahl für Rohrleitungssysteme, bei denen eine zuverlässige Rückflussverhinderung bei einer Durchflussgeschwindigkeit von bis zu 3 m/s gefordert ist.
