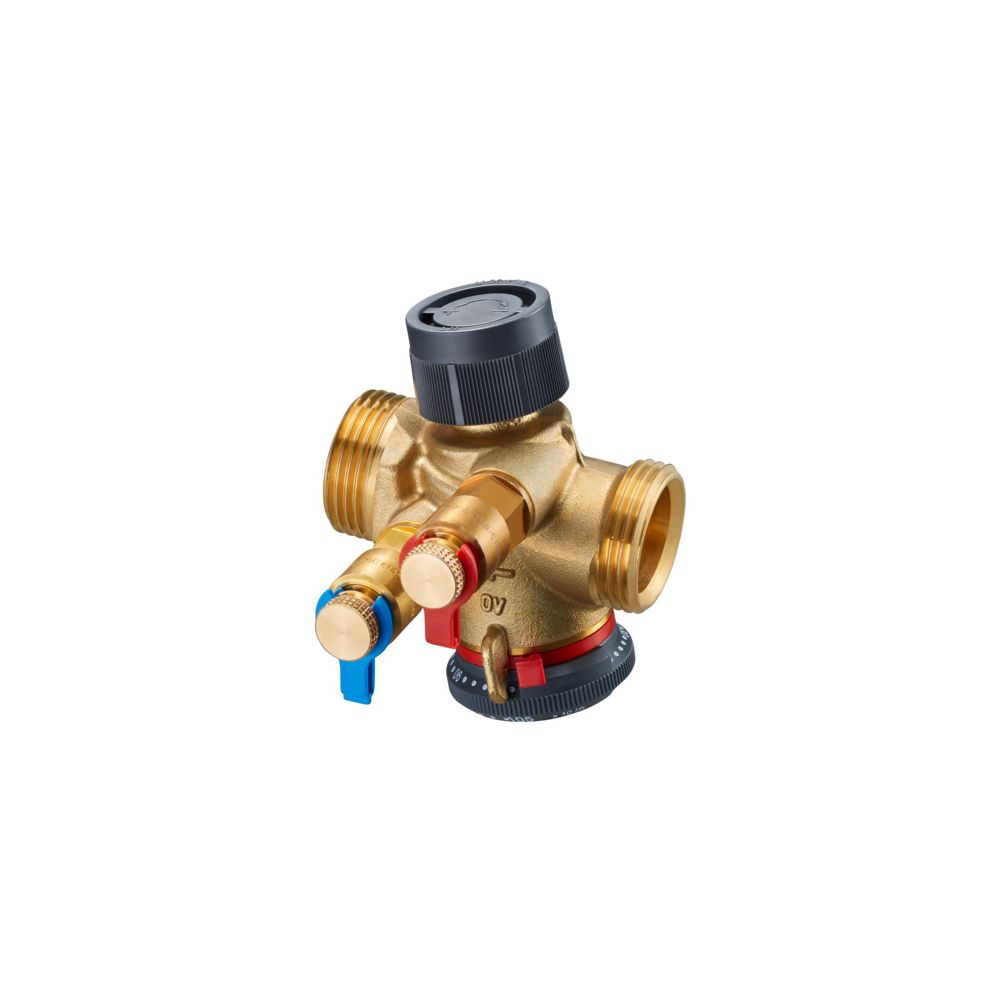

Oventrop Regulierventil Cocon QTZ mit Messventilen, DN 10 G 1/2" Außengewinde, 90-450l/h

Das Oventrop Regulierventil Cocon QTZ ist ein kombiniertes Regel- und Regulierventil, das für den präzisen hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen konzipiert ist. Die Ventilkombination vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Mit einem Einstellbereich von 90 bis 450 l/h eignet sich das Ventil ideal für Anwendungen in Zentralheizungsanlagen, Fußbodenheizungen, Gebläsekonvektoren oder Kühldecken.

Wie unterstützt das Cocon QTZ den hydraulischen Abgleich?

Das Ventil ermöglicht eine automatische Durchflussregelung, wodurch der hydraulische Abgleich im System effizient umgesetzt wird. Durch die Kombination aus Durchflussregler und Regelventil wird nicht nur der Volumenstrom konstant gehalten, sondern auch eine bedarfsgerechte Regelung ermöglicht. Das Gehäuse besteht aus entzinkungsbeständigem Messing, was eine hohe Langlebigkeit in geschlossenen Wasserkreisläufen sicherstellt. Die Installation gestaltet sich unkompliziert, da keine Spezialwerkzeuge erforderlich sind.

Welche Regelungsoptionen bietet das Ventil?

Das Regelventil ist flexibel erweiterbar und kann mit einem Stellantrieb, einem Temperaturregler oder einem Handregulierkopf ausgestattet werden. Hierfür steht ein standardisierter Gewindeanschluss M 30 x 1,5 zur Verfügung. Durch die Veränderung des Durchflusses mittels dieser Komponenten lässt sich die Raumtemperatur präzise steuern. Die zwei montierten Messventile erleichtern zudem die Überprüfung und Inbetriebnahme der Anlage.

Technische Daten

• Nenndurchmesser: DN 10
• Anschluss: G 1/2 Außengewinde
• Einstellbereich: 90-450 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400
• Mediumtemperatur: -10 °C bis 120 °C
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Anschlussgewinde für Regler: M 30 x 1,5
• Bauhöhe: 100 mm
• Länge: 60 mm

Das Oventrop Cocon QTZ überzeugt durch seine robuste Bauweise aus entzinkungsbeständigem Messing und seine vielseitigen Einsatzmöglichkeiten in Heiz- und Kühlsystemen. Mit einem Einstellbereich von 90 bis 450 l/h und einer Druckstufe von PN 16 bietet es eine zuverlässige Lösung für den automatischen hydraulischen Abgleich. Die Kompatibilität mit Stellantrieben über den M 30 x 1,5 Anschluss ermöglicht eine präzise Temperaturregelung, während die zwei montierten Messventile eine einfache Kontrolle des Systems ermöglichen.
