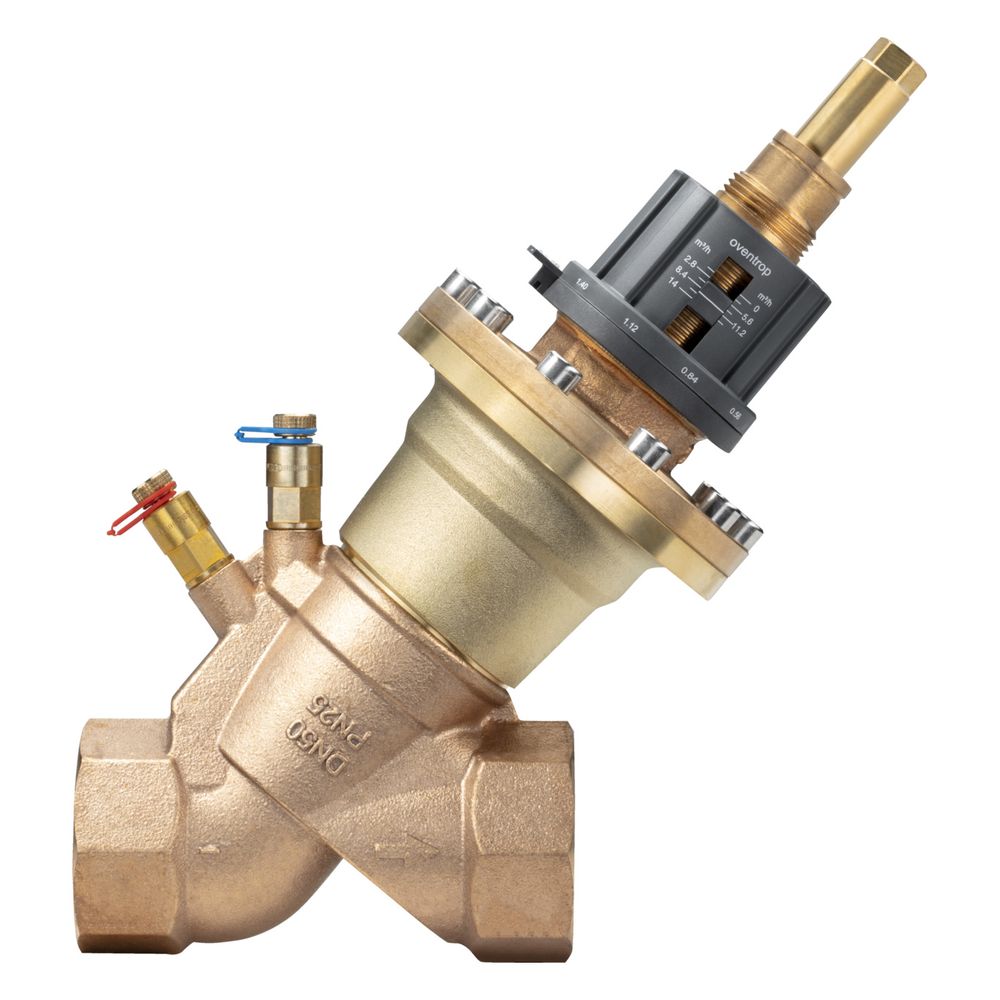

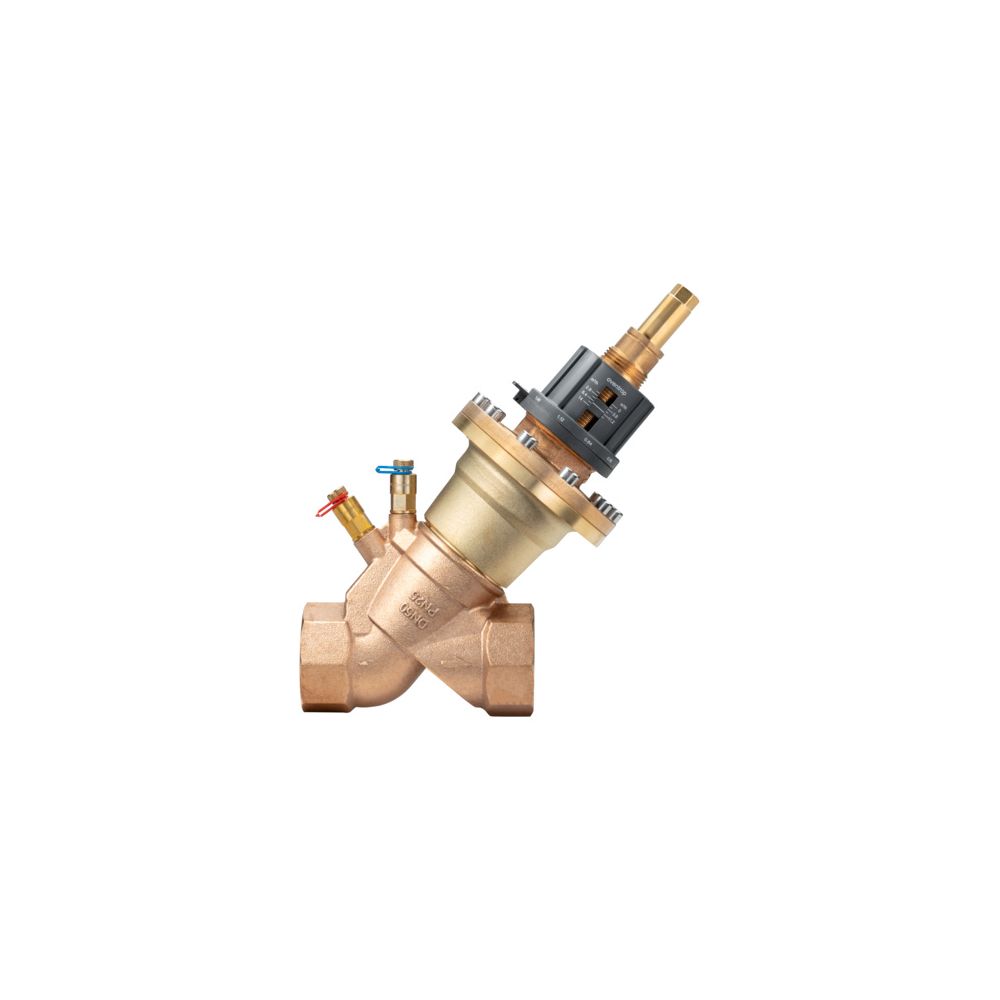

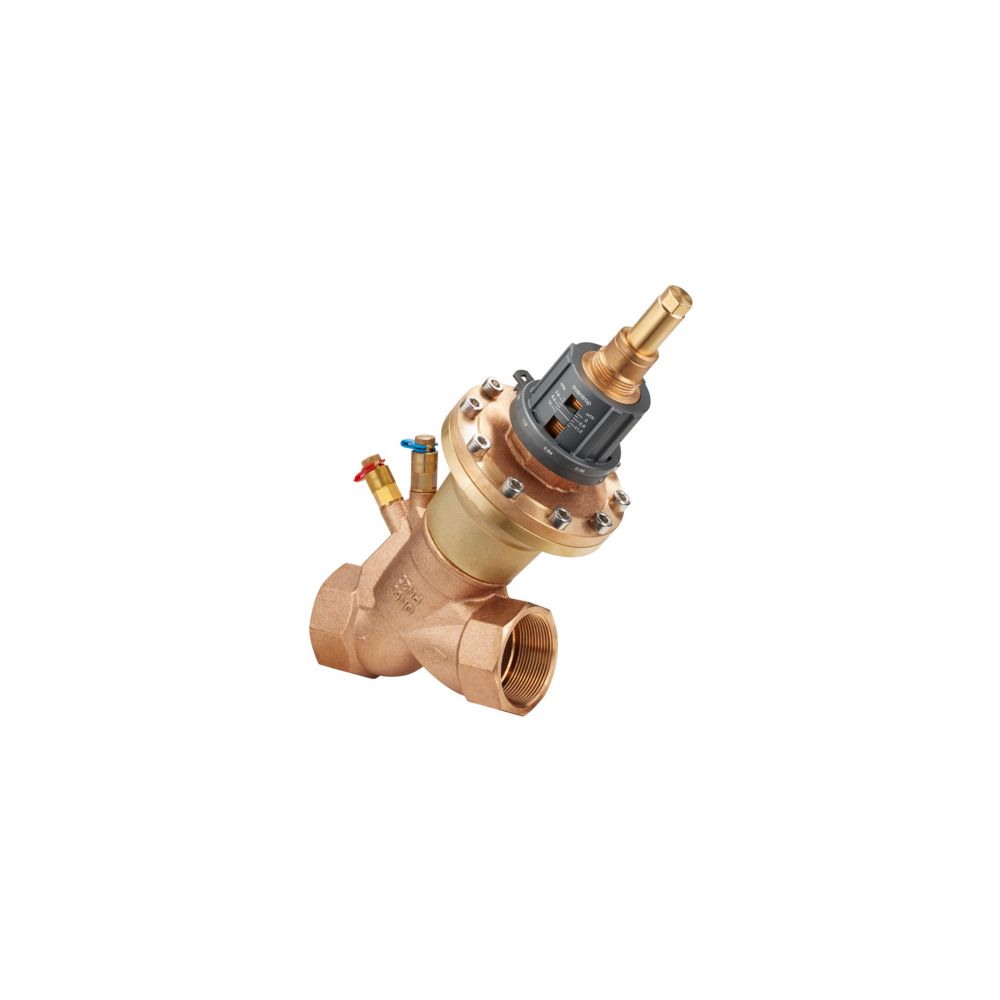

Oventrop Cocon QTZ Regulierventil DN 50 PN 25 Rp 2” Innengewinde

Das Oventrop Cocon QTR ist ein druckunabhängiges Regulierventil für den dynamischen hydraulischen Abgleich von Wärmetauschern, wie Gebläsekonvektoren oder Klimageräten, sowie für Verteilleitungen in Heizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Die Ventilkombination besteht aus einem automatisch arbeitenden Mengenregler und einem Regelventil, das optional mit einem Stellantrieb ausgestattet werden kann.

Wie funktioniert die Durchflussregelung?

Das Ventil in Zweiwegeausführung ermöglicht eine gesicherte, plombierbare und stufenlose Durchflussbegrenzung. Die Einstellung erfolgt direkt in Kubikmetern pro Stunde, wobei der Einstellwert unabhängig von der Handradstellung ablesbar bleibt. Die Konstruktion aus Rotguss und Messing sowie die wartungsfreie Spindelabdichtung unterstützen eine zuverlässige Funktion. Zur Überprüfung der Anlagenparameter ist das Ventil standardmäßig mit zwei Classic Messventilen für die Differenzdruckmessung ausgestattet.

Welche Einsatzmöglichkeiten bestehen?

Das Cocon QTR ist für den Betrieb mit Wasser und Wasser-Glykolgemischen ausgelegt. Es kann flexibel im Vorlauf oder Rücklauf installiert werden. Die kompakte Schrägsitzbauform erleichtert die Integration in bestehende Anlagen. Für die Montage sind keine Spezialwerkzeuge erforderlich.

Technische Daten

• Nennweite: DN 50
• Anschluss: Rp 2 Innengewinde
• Druckstufe: PN 25
• Regelbereich: 3.500 - 14.000 l/h
• Differenzdruck p1-p3: 20 - 600 kPa
• Max. Differenzdruck: 6 bar
• Kvs-Wert: 18,5
• Betriebstemperatur: -10 °C bis 120 °C
• Regelhub: 10 mm
• Gehäusewerkstoff: Rotguss / Messing

Das Oventrop Cocon QTR Regulierventil bietet eine effiziente Lösung für den dynamischen hydraulischen Abgleich. Durch die Kombination aus Mengenregler und Regelventil wird eine präzise Durchflussmenge sichergestellt. Mit einer Druckfestigkeit von PN 25, einem Regelbereich von bis zu 14.000 l/h und der Möglichkeit zur plombierbaren Voreinstellung ist das Ventil eine leistungsstarke Komponente für anspruchsvolle Heiz- und Kühlsysteme.

Lieferumfang

• 1x Oventrop Cocon QTR Regulierventil DN 50
• 2x Classic Messventil
