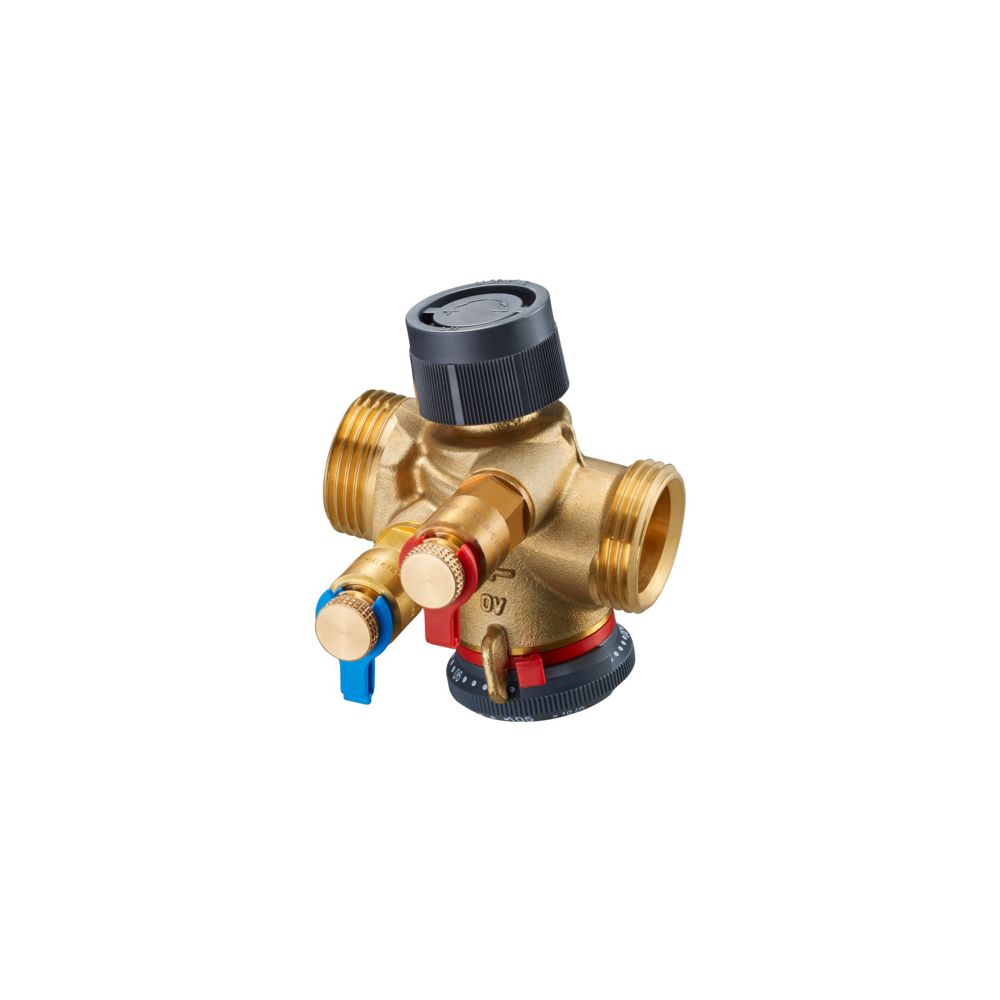

Oventrop Regulierventil Cocon QTZ mit Messventilen, DN 15 G 3/4" Außengewinde, 30-210l/h

Das Oventrop Regulierventil Cocon QTZ ist ein kombiniertes Regel- und Regulierventil, das für den präzisen hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen konzipiert ist. Durch die Kombination eines automatisch arbeitenden Durchflussreglers mit einem Regelventil ermöglicht es eine effiziente Durchflussregelung in Anlagen wie Fußbodenheizungen, Gebläsekonvektoren oder Kühldecken. Das Ventil ist für einen Volumenstrom von 30 bis 210 l/h ausgelegt und verfügt über zwei montierte Classic Messventile zur einfachen Überprüfung der Betriebsparameter.

Wie unterstützt das Cocon QTZ den hydraulischen Abgleich?

Das Ventil arbeitet als druckunabhängiger Durchflussregler, der eine manuelle Sollwertvorgabe erlaubt. Dies stellt sicher, dass der Durchfluss in den angeschlossenen Heiz- oder Kühlkreisen unabhängig von Druckschwankungen im System konstant gehalten wird. Durch diese automatische Regelung wird ein effizienter hydraulischer Abgleich erreicht, der die Energieeffizienz der gesamten Anlage steigert und eine gleichmäßige Wärmeverteilung sicherstellt. Die Konstruktion aus entzinkungsbeständigem Messing sorgt dabei für eine hohe Langlebigkeit und Zuverlässigkeit im Betrieb.

Welche Regelungsmöglichkeiten bietet das Ventil?

Zusätzlich zur automatischen Durchflussbegrenzung dient das Cocon QTZ als Regelventil für weitere Systemgrößen, wie beispielsweise die Raumtemperatur. Über den standardisierten Gewindeanschluss M 30 x 1,5 lässt sich das Ventil flexibel mit verschiedenen Komponenten wie Stellantrieben, Thermostaten oder Handregulierköpfen ausstatten. Dies ermöglicht eine präzise Anpassung des Durchflusses an den aktuellen Bedarf, wodurch der Komfort in den jeweiligen Räumen gesteigert und der Energieverbrauch optimiert wird.

Technische Daten

• Nenndurchmesser: DN 15
• Anschluss: G 3/4 Außengewinde
• Volumenstrom: 30-210 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400 kPa
• Mediumtemperatur: -10 °C bis 120 °C
• Gehäusewerkstoff: Entzinkungsbeständiges Messing
• Anschlussgewinde für Stellantrieb: M 30 x 1,5
• Baulänge: 66 mm
• Bauhöhe: 100 mm

Das Oventrop Regulierventil Cocon QTZ überzeugt durch seine robuste Bauweise aus entzinkungsbeständigem Messing und seine vielseitigen Einsatzmöglichkeiten in Heiz- und Kühlsystemen. Mit einem einstellbaren Volumenstrom von 30 bis 210 l/h und der Kompatibilität zu gängigen Stellantrieben über den M 30 x 1,5 Anschluss bietet es eine zuverlässige Lösung für den hydraulischen Abgleich. Die integrierten Messventile erleichtern zudem die Inbetriebnahme und Wartung der Anlage, was das Ventil zu einer effizienten Komponente für moderne Gebäudetechnik macht.
