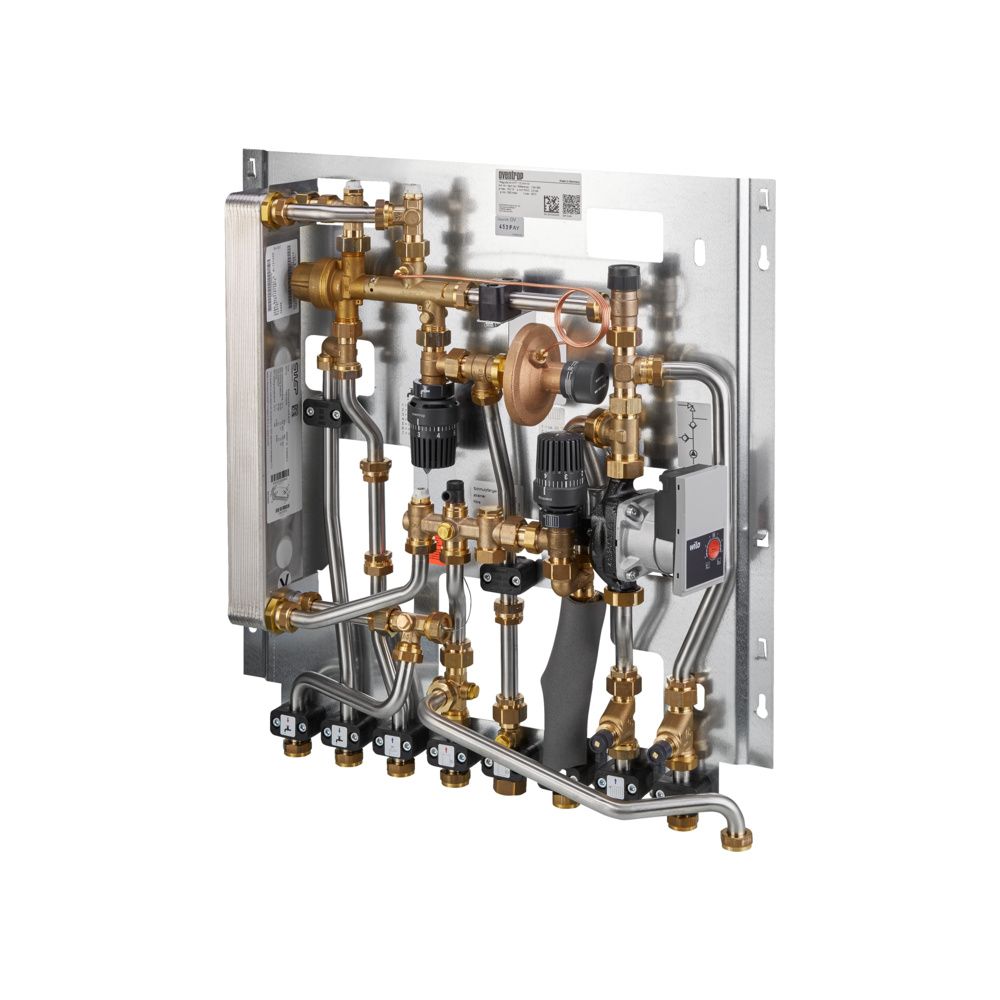

Oventrop Regudis W-HTF Wohnungsstation gemischter Heizkreis 12 l/min, mit Hochtemperaturabgang, Wärmetauscher Nickelgelötet

Die Oventrop Regudis W-HTF Wohnungsstation ist eine kompakte, auf einem Halterungsblech vormontierte Einheit zur effizienten Versorgung von Wohnungen mit Trinkwasser und Heizwärme. Sie eignet sich für Systeme mit Fußbodenheizung und verfügt über einen zusätzlichen Hochtemperaturabgang für einen Radiatorkreis. Mit einer Zapfleistung von 12 Litern pro Minute und einer integrierten Einspritzschaltung zur Regelung der Vorlauftemperatur bietet die Station eine Lösung für moderne Wohngebäude. Die Einheit ist ab Werk dichtgeprüft.

Wie ist die Wohnungsstation aufgebaut?

Die Regudis W-HTF basiert auf einem nickelgelöteten Edelstahl-Plattenwärmetauscher, der senkrecht verbaut ist, um das Risiko von Verkalkungen zu minimieren. Zur Steuerung des Trinkwassers dient ein Proportionalmengenregler mit Vorrangschaltung und einer Kaltwasserdrosselscheibe. Die Bauteile des Trinkwasserkreises sind beschichtet. Ein thermostatischer Temperaturregler mit schnell reagierendem Fühler sorgt für die Regelung der Warmwasseraustrittstemperatur. Die Verrohrung besteht aus Edelstahl mit einem Durchmesser von 18 x 1 mm.

Welche Funktionen bietet die Heizungsregelung?

Für den Heizkreis ist ein Zonenventil zur Volumenstromeinstellung integriert, das optional mit einem Stellantrieb erweitert werden kann. Ein Differenzdruckregelventil im Heizungsrücklauf stellt sicher, dass der Differenzdruck auch bei schnellen Laständerungen während der Warmwasserzapfung stabil bleibt. Zur Wartung und zum Schutz der Anlage sind Schmutzfänger im Heizungsvorlauf sowie im Heizkreisrücklauf verbaut. Zudem bietet die Station eine Entlüftungs- und Entleerungsmöglichkeit für den Heizkreis sowie eine Wilo Yonos Para RS 15/1-6 RKA Pumpe.

Welche Anschlüsse sind vorhanden?

Die Station ist für den Anschluss an die Versorgungsleitungen sowie an den Heiz- und Trinkwasserkreis der Wohnung mit sieben flachdichtenden G 3/4 Überwurfmuttern ausgestattet. Für die Verbrauchserfassung sind Passstücke für einen Wärmezähler (110 mm, G 3/4) sowie für einen Kaltwasserzähler (110 mm, G 3/4) vorgesehen. Das Passstück für den Wärmezähler beinhaltet ein Reduzierstück für einen Fühleranschluss G 1/2 für direkt tauchende Fühler.

Technische Daten

• Zapfleistung: 12 l/min
• Maximaler Arbeitsdruck: 10 bar
• Minimale Kaltwasserdruck: 2,5 bar
• Minimale Differenzdruck Versorgung: 300 mbar
• Zapftemperatur: 45 - 60 °C
• Anschlussgröße: G 3/4
• Bauhöhe: 665 mm
• Baulänge: 630 mm
• Bautiefe: 110 mm

Die Oventrop Regudis W-HTF Wohnungsstation überzeugt durch ihre robuste Bauweise aus Edelstahl und die Kombination aus Trinkwassererwärmung und Heizkreisregelung. Mit einer Zapfleistung von 12 l/min und der integrierten Einspritzschaltung ermöglicht sie eine effiziente Energieverteilung. Dank der vormontierten Einheit auf einem Halterungsblech und der standardisierten G 3/4 Anschlüsse lässt sich die Station sicher in bestehende Systeme integrieren, wobei der Arbeitsdruck von bis zu 10 bar eine hohe Betriebssicherheit bietet.
