Oventrop Regudis W-HTE Wohnungsstation Wärmeübertrager Kupfergelötet, 25 l/min

Wohnungsstation Regudis W-HTE mit werksseitig vormontierter elektronischer Regelung und kupfergelötetem Edelstahl-Plattenwärmeübertrager ermöglicht die energieeffiziente und hygienische Versorgung einer Wohnung mit heißem und kaltem Trinkwasser sowie Heizungswasser. Montiert auf einer wärmeisolierten Unterschale, für Unterputz- oder Aufputzwandmontage. Rohre aus Edelstahl 1.4404, Armaturen aus Messing.Eine optionale Wärmedämmung reduziert die Wärmeabgabe, und verhindert durch eine getrennte Anordnung der warmführenden von den kaltführenden Leitungen eine Erwärmung des Kaltwassers. In der Dämmoberschale integrierte steckbare Elemente ermöglichen Aussparungen für Wasserzähler, Wärmezähler, sowie den Wärmeübertrager, um eine schnelle Auskühlung des Wärmeübertragers nach eines Zapfvorgangs zu gewährleisten. Mit der optionalen Wärmedämmung wird die Einbautiefe von 110 mm nicht überschritten. Alle mediumberührten Teile auf der Trinkwasserseite sind aus Messing, Edelstahl 1.4401 und 1.4404 und trinkwasserzugelassenen Kunststoffen. Die Station erlaubt mit einer asymmetrischen Anordnung der Edelstahlplatten des Wärmeübertragers, sowie einer druckverlustoptimierten Bauweise der Station einen besonders effizienten Betrieb und ermöglicht Warmwasser-Volumenströme von 20-30 l/min (Leistungsbereich 3) bei Temperaturüberhöhungen von 0-15 K (gem. SPF Prüfprozedur). Somit lassen sich Schüttleistungen und Temperaturüberhöhungen individuell an die vorliegenden Anlagenparameter anpassen. Durch die geringen Temperaturerhöhungen ist die Station besonders geeignet für den Betrieb in Niedertemperatursystemen. Die adaptive elektronische Regelung passt sich selbstständig den Betriebsbedingungen im Gesamtsystem an. Die eingestellte Trinkwassertemperatur wird unabhängig von Systemtemperaturen, Druckverlustverhältnissen und benötigten Zapfmengen konstant geregelt. Durch eine bedarfsgeregelte Vorrangschaltung des multifunktionalen Regelventils, wird eine intelligente Energieverteilung zur Trinkwassererwärmung sowie zur Wärmeversorgung einer Wohneinheit gewährleistet. Im Heizbetrieb sorgt die integrierte Differenzdruckregelung des Regelventils für eine effiziente Wärmeverteilung der Stationen untereinander. Ein hydraulischer Abgleich im Rohrnetz zur Station ist somit überflüssig. Im Falle eines Stromausfalls wird ein Failsafe-Mode aktiviert. Im Failsafe-Mode schließt der Stellantrieb das Regelventil, um eine unkontrollierte Trinkwassererwärmung zu verhindern. Über eine Status-LED wird der aktuelle Betriebszustand der Station angezeigt Die Regudis W-HTE Basisstation kann zeitsparend durch ein modular aufgebautes Montage-Konzept Plug and Play individuell um folgende Funktionen erweitert werden:

gemischter Heizkreis (Vorlauftemperaturregelmodul)
gleichzeitige Versorgung von einem direktem und einem gemischtem Heizkreis (Heizkreisanschlussstück)
Trinkwasserzirkulation (Trinkwasserzirkulationsmodul)
elektrische Nachheizung des Trinkwassers (Durchlauferhitzermodul)
Systemtrennung des wohnungsseitigen Heizkreises vom gebäudeseitigen Heizkreis (Duo Heizkreistrennmodul)

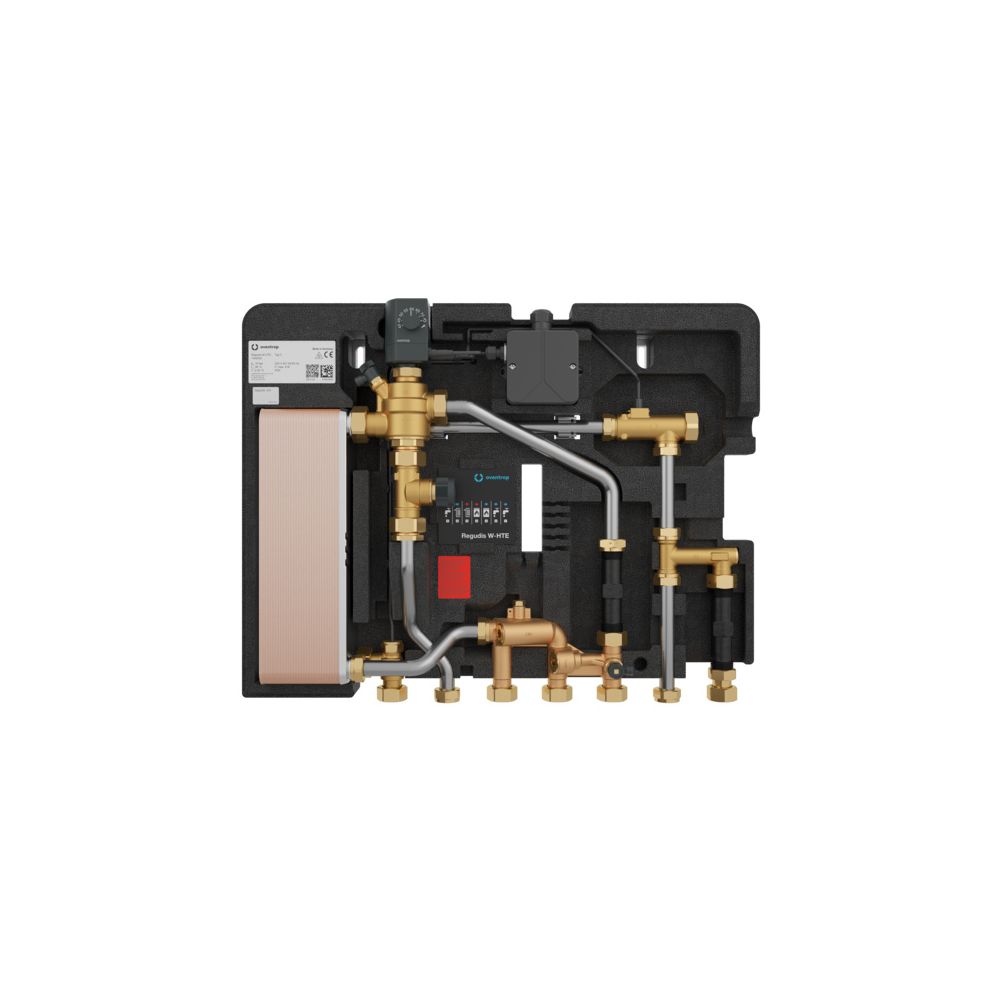

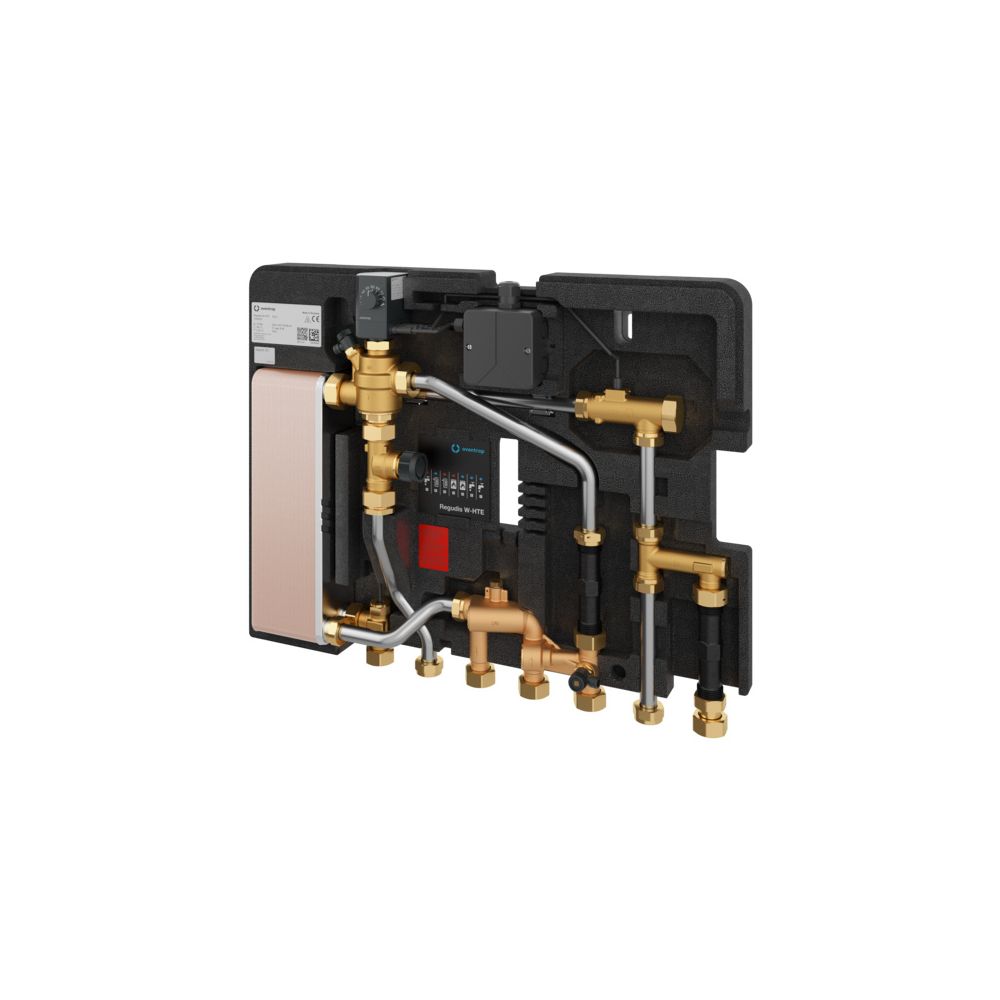

Die Wohnungsstation Regudis W-HTE besteht aus folgenden Komponenten:

Anschlussbox für Stromversorgung, Spannungsversorgung 230 V AC, Nennstrom 50 mA, Ausgangsspannung 5 V DC, Nennausgangsstrom 1200 mA, Schutzart IP 65, Schutzklasse II, Überspannungskategorie III, Umgebungstemperatur 0 bis 60 C
Stellantrieb mit integrierter Trinkwassertemperaturregelung 40-70 C, max. Umgebungstemperatur 0 bis 60 C, Leistungsaufnahme 0,15 bis 3 W, Schutzart IP 54, Eingangsspannung 5 V DC
Volumenstromsensor (ermöglicht Volumenstromerfassung ab 1 l/min)
Entlüftungsventil im Heizkreis
Multifunktionales Regelventil für große Durchflüsse mit integriertem Differenzdruckregelventil und bedarfsgeregelter Vorrangschaltung zur Warmwasserbereitung
Entleerungsventil im Heizungskreis
Zonenventil zur Regulierung des Heizkreises
Entleerungsventil im Heizkreis mit Schmutzfänger
kupfergelöteter Edelstahl-Plattenwärmeübertrager 1.4401/1.4404
Temperatursensor für Warmwasser PT1000
Anschlussmöglichkeit des Trinkwasserzirkulationsmoduls G 1
Passstück für Wärmezähler G 3/4, 110 mm
Passstück für Wasserzähler G 3/4, 110 mm
Anschluss für Temperaturvorhalteregelset M 22 x 1
Filtereinsatz im Heizungsvorlauf
Anschluss im Heizungsvorlauf für Temperatursensor des Wärmezählers M 10 x 1,0

Inbetriebnahme der Anlage auf Anfrage Leistungsdaten Trinkwasser: WW-Leistung Wärmeübertrager: 55-84 kW (Leistungsbereich 3) bei 50-65 C Primär, und 10 C/50 C Sekundär Zapfmenge: 20-30 l/min (gem. SPF- Prüfprozedur) Druckverlust Sekundär: 300-650 mbar (ohne KWZ)Leistungsdaten Heizung: Heizleistung 14kW, delta T 20 K Max. 600 l/h max. Differenzdruck 2,0 bar min. Differenzdruck 150 mbar Druckverlust Primär : 150-250 mbar (ohne WMZ)Allgemein: max. Betriebsdruck: 10 bar Tmax (Primär): 90 C Umgebungstemperatur: 2 bis 35 C BxHxT (ohne Kugelhähne): 600 x 455 x 110 mm Achsabstand der Anschlüsse: 65 mm Achsabstand zur Wand: 26,5 mm Gewicht: 10,2 kg Umfangreiches Zubehör: Vorlauftemperaturregelmodul für Flächenheizungen, Heizkreisanschlussstück, Trinkwasserzirkulationsmodul, Durchlauferhitzermodul, Duo Heizkreistrennmodul, Wärmedämmoberschale, Temperaturvorhalteregelset, Spül- und Montagebrücke, Erdungsschelle, Anschluss- und Absperrsets, Unterputzschränke, Aufputzschränke, Revisionsrahmen, Regubox Exklusiv-Aufputzhaube
