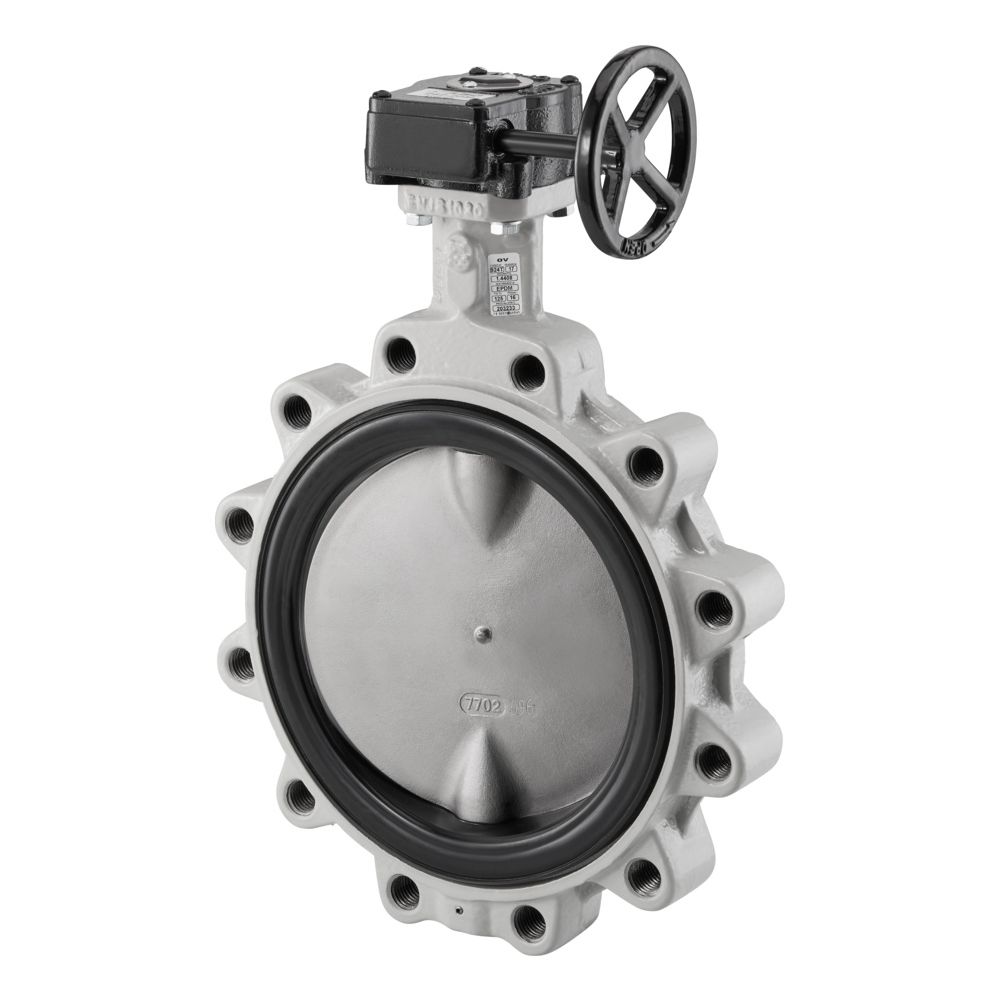

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 100
Die Oventrop Mittelflansch-Absperrklappe in der Nennweite DN 100 ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Ausgelegt für einen Nenndruck von PN 16, überzeugt das Ventil durch eine zuverlässige zentrische Bauweise und eine langlebige EPDM-Dichtung. Die Bedienung erfolgt komfortabel über ein Handrad mit einem Durchmesser von 200 mm, das eine präzise Steuerung des Durchflusses ermöglicht. Dank der durchdachten Konstruktion ist für die Installation keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich.
Welche Materialien kommen zum Einsatz?
Die Absperrklappe besteht aus hochwertigem Gusseisen der Güte GGG 40 (GJS-400-15), das für eine hohe Stabilität sorgt. Sowohl das Klappenblatt als auch die Spindel sind aus rostfreiem Stahl gefertigt, was die Langlebigkeit der Armatur in verschiedenen hydraulischen Anwendungen unterstützt. Die primäre Spindeldichtung sowie die Gehäusedichtung bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM), einem Material, das für seine Beständigkeit bekannt ist. Die Oberfläche der Armatur ist zusätzlich beschichtet, um einen effektiven Schutz zu bieten.
Wie erfolgt die Bedienung?
Die Steuerung der Absperrklappe wird über ein integriertes Getriebe realisiert, welches die Betätigung über das Handrad erleichtert. Mit einem Ventilwinkel von 90 Grad lässt sich der Durchfluss schnell und sicher regulieren. Die kompakte Baulänge von 52 mm ermöglicht eine platzsparende Integration in bestehende Rohrleitungssysteme. Die Ausführung als Mittelflansch-Absperrklappe ist für einen maximalen Druckunterschied von 16 bar bei einer Temperatur von 20 °C ausgelegt.
Technische Daten
- Nenndurchmesser: DN 100
- Druckstufe: PN 16
- Baulänge: 52 mm
- Bedienung: Handrad
- Handrad-Durchmesser: 200 mm
- Material Gehäuse: Gusseisen GGG 40
- Material Klappenblatt: Rostfreier Stahl
- Dichtung: EPDM
- Klappenentwurf: Zentrisch
- Ventilwinkel: 90 Grad
Die Oventrop Mittelflansch-Absperrklappe DN 100 bietet eine zuverlässige Lösung für die Absperrung in hydraulischen Anlagen. Durch die Kombination aus robustem Gusseisen, Komponenten aus rostfreiem Stahl und der EPDM-Dichtung ist eine dauerhafte Funktionalität sichergestellt. Die einfache Handhabung mittels Getriebe und Handrad sowie die kompakte Baulänge von 52 mm machen diese Armatur zu einer effizienten Wahl für professionelle Installationen, bei denen ein Nenndruck von PN 16 gefordert ist.
Technische Daten
| Hersteller-Warengruppe | Hydraulik |
| Hersteller-Produktgruppe | Ventile/Schmutzfänger/Sch |
| Hersteller-Artikelnummer | 1049253 |
| Hersteller | Oventrop |
| Artikelnummer | OVENTROP-1049253 |
| Baulänge | 52 |
| Bedienung | Handrad |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| Durchmesser Handrad | 200 |
| EAN-13 | 4026755440126 |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Fütterung Gehäuse | nicht austauschbar |
| Gewicht | 6,86 kg |
| Klappenblatt verkleidet | nein |
| Klappenentwurf | zentrisch |
| LPCB-Prüfung | nein |
| Material Klappenblatt | rostfreier Stahl |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | rostfreier Stahl |
| Max Druckunterschied als Endventil | 0 |
| Max Druckunterschied bei 20 °C | 16 |
| Nenndurchmesser | DN 100 |
| Oberflächenschutz | beschichtet |
| Rohraußendurchmesser alle Anschlüsse | 180 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Ventilwinkel | 90 |
| Werkstoffgüte | Gusseisen GGG 40 (GJS-400-15) |
| Winkel der Spindel | 90 |
| WEEE-Nr. | 58807514 |
