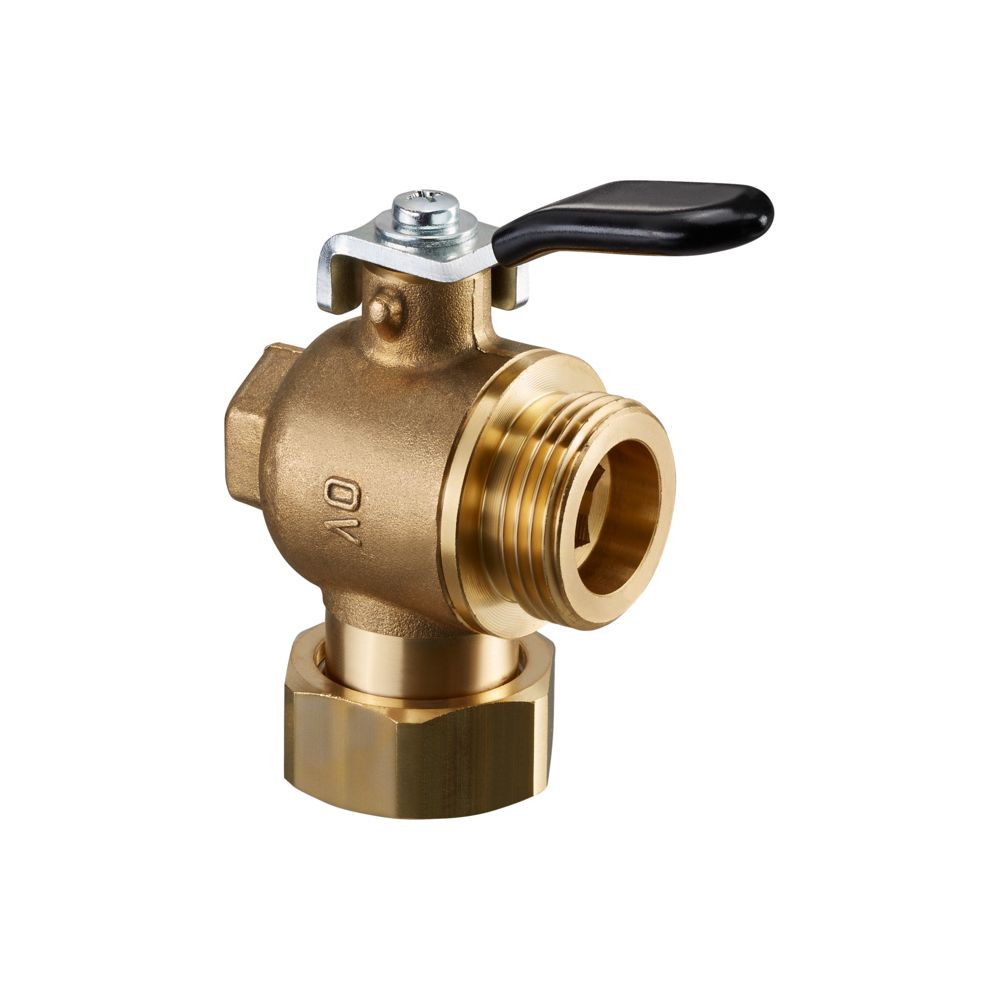

Oventrop Winkelkugelhahn DN 20 1" Außengewinde x 1" Überwurfmutter

Der Oventrop Winkelkugelhahn in der Nennweite DN 20 ist ein Bauteil für die Steuerung von Volumenströmen in hydraulischen Systemen. Mit seinem Anschlussmaß von 1 Zoll Außengewinde auf 1 Zoll Überwurfmutter eignet er sich für den Einsatz in Kesselanbindungssystemen. Die rechtwinklige Ausführung ermöglicht eine platzsparende Installation in verschiedenen Anlagenkonfigurationen, wobei für die Montage keine speziellen Werkzeuge erforderlich sind.

Welche Materialien und Konstruktionsmerkmale zeichnen den Kugelhahn aus?

Der Oventrop Winkelkugelhahn verfügt über eine 2-teilige Gehäusekonstruktion. Die Kugel sowie die Spindel sind aus Messing gefertigt, was eine zuverlässige Funktion im Betrieb sicherstellt. Für eine dauerhafte Dichtigkeit sorgen hochwertige Komponenten: Die Kugeldichtung besteht aus Polytetrafluorethylen, während für die primäre und sekundäre Spindeldichtung Fluorkautschuk verwendet wird. Diese Materialwahl unterstützt eine hohe Beständigkeit innerhalb der spezifizierten Druckstufe von PN 16.

Wie erfolgt die Bedienung des Ventils?

Die Steuerung des Durchflusses erfolgt manuell über einen Handgriff mit einer Länge von 66,5 mm. Durch die einfache Handhabung lässt sich der Kugelhahn schnell in die gewünschte Position bringen. Das fettfreie Design unterstützt den Einsatz in hydraulischen Umgebungen. Dank der Konstruktion ist das Ventil einsatzbereit und lässt sich ohne aufwendige Vorbereitungen in bestehende Rohrleitungssysteme integrieren.

Technische Daten

• Nenndurchmesser: DN 20
• Anschluss 1: 1 Zoll Außengewinde
• Anschluss 2: 1 Zoll Überwurfmutter
• Druckstufe: PN 16
• Ausführung: rechtwinklig
• Gehäusekonstruktion: 2-teilig
• Material Kugel: Messing
• Material Spindel: Messing
• Dichtungsmaterial: Polytetrafluorethylen (PTFE)
• Handgrifflänge: 66,5 mm

Dieser Winkelkugelhahn von Oventrop bietet eine Lösung für die Absperrung in hydraulischen Anlagen. Mit seiner Messingkonstruktion, der Druckfestigkeit bis PN 16 und der Dichtungstechnik aus Polytetrafluorethylen und Fluorkautschuk stellt er eine langlebige Komponente dar. Die einfache Montage ohne Spezialwerkzeug sowie die Bedienung über den 66,5 mm langen Handgriff machen ihn zur Wahl für Installationen im Bereich der Kesselanbindung.
