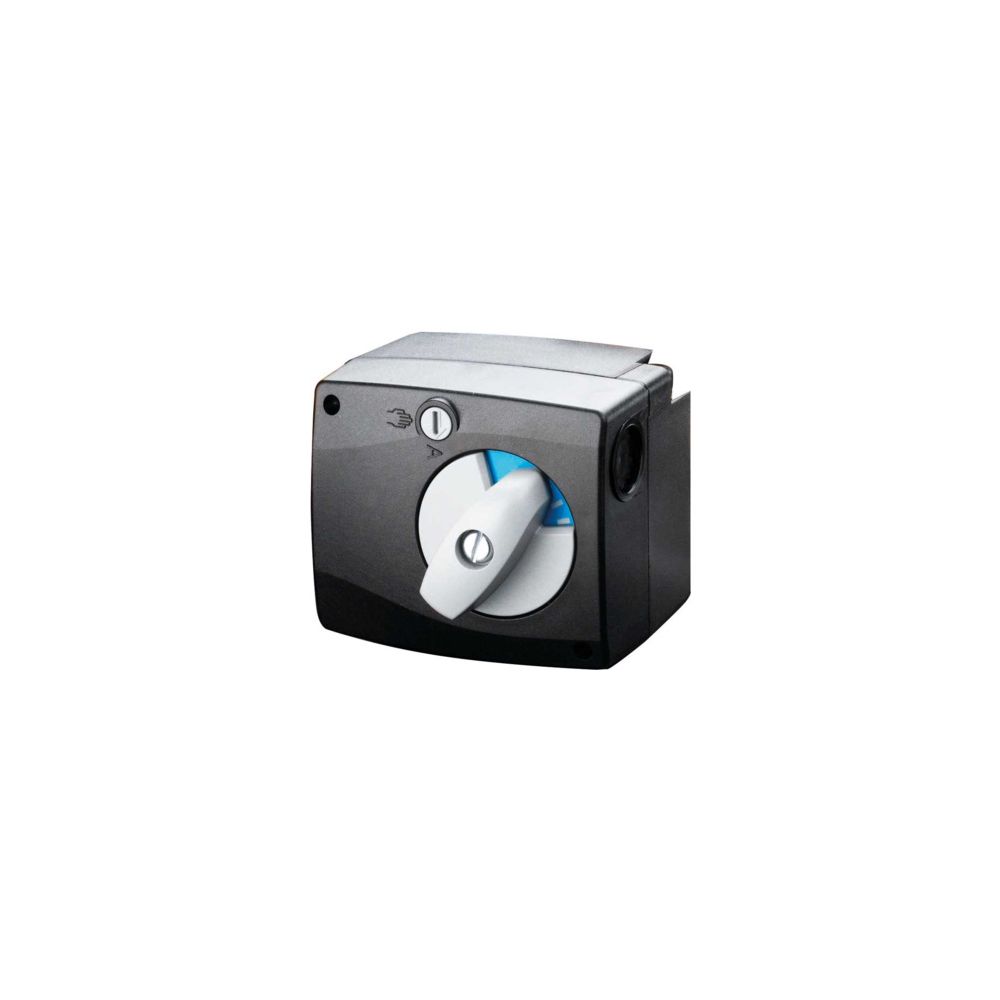

Oventrop Stellmotor 230V 3-Punkt für Regumat M3 DN 20/25/32

Der Oventrop Stellmotor NR230-00-320 dient als motorischer Antrieb für Drei- und Vierwegemischer in Heizungssystemen. Er ist für die Verwendung in den Regumat M3 Stationen der Größen DN 20, DN 25 und DN 32 konzipiert. Die Ansteuerung erfolgt über handelsübliche Regelsysteme mit 3-Punkt-Ausgang.

Wie erfolgt die Steuerung des Stellmotors?

Der Stellmotor wird über ein 3-Punkt-Signal angesteuert. Bei einer Rechtsdrehung steigt die Vorlauftemperatur an, bis der Endanschlag erreicht ist, wobei der Vorlauf geöffnet und der Bypass geschlossen wird. Bei einer Linksdrehung fällt die Vorlauftemperatur ab, bis der entgegengesetzte Endanschlag erreicht ist, wodurch der Vorlauf geschlossen und der Bypass geöffnet wird. Der Drehwinkel ist auf 90 Grad begrenzt. Sobald die Endanschläge erreicht sind, schaltet sich der Antrieb elektrisch ab und verbleibt in einem stromlosen Zustand.

Welche Funktionen bietet der Antrieb im Betrieb?

Das Gehäuse aus Kunststoff ist mit einem mechanischen Standanzeiger ausgestattet, der die aktuelle Position des Mischers visualisiert. Sollte eine Störung im Regelsystem auftreten, ermöglicht ein integrierter Drehknopf die manuelle Bedienung des Antriebs. Für die nachträgliche Montage in Regumat M3 DN 25 Stationen ab dem Baujahr 2015 ist das separat erhältliche Montageset mit der Artikelnummer 1350290 erforderlich. Die Installation erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge.

Technische Daten

• Betriebsspannung: 230 V, 50 Hz
• Aufnahmeleistung: 2,5 W
• Drehmoment: 5 Nm
• Laufzeit: 140 s
• Drehwinkel: 90 Grad
• Anschlusskabellänge: 2,2 m
• Umgebungstemperatur: 0 °C bis +50 °C
• Schutzart: IP40
• Gehäusematerial: Kunststoff

Der Oventrop Stellmotor NR230-00-320 ermöglicht eine präzise Anpassung der Vorlauftemperatur in Regumat M3 Systemen. Mit einem Drehmoment von 5 Nm, einer Laufzeit von 140 s und der 3-Punkt-Ansteuerung bietet er eine zuverlässige Lösung für die Mischerregelung. Die Möglichkeit zur manuellen Bedienung per Drehknopf sowie die robuste Ausführung mit Schutzart IP40 unterstützen einen flexiblen und langlebigen Betrieb in der Heizungsanlage.
