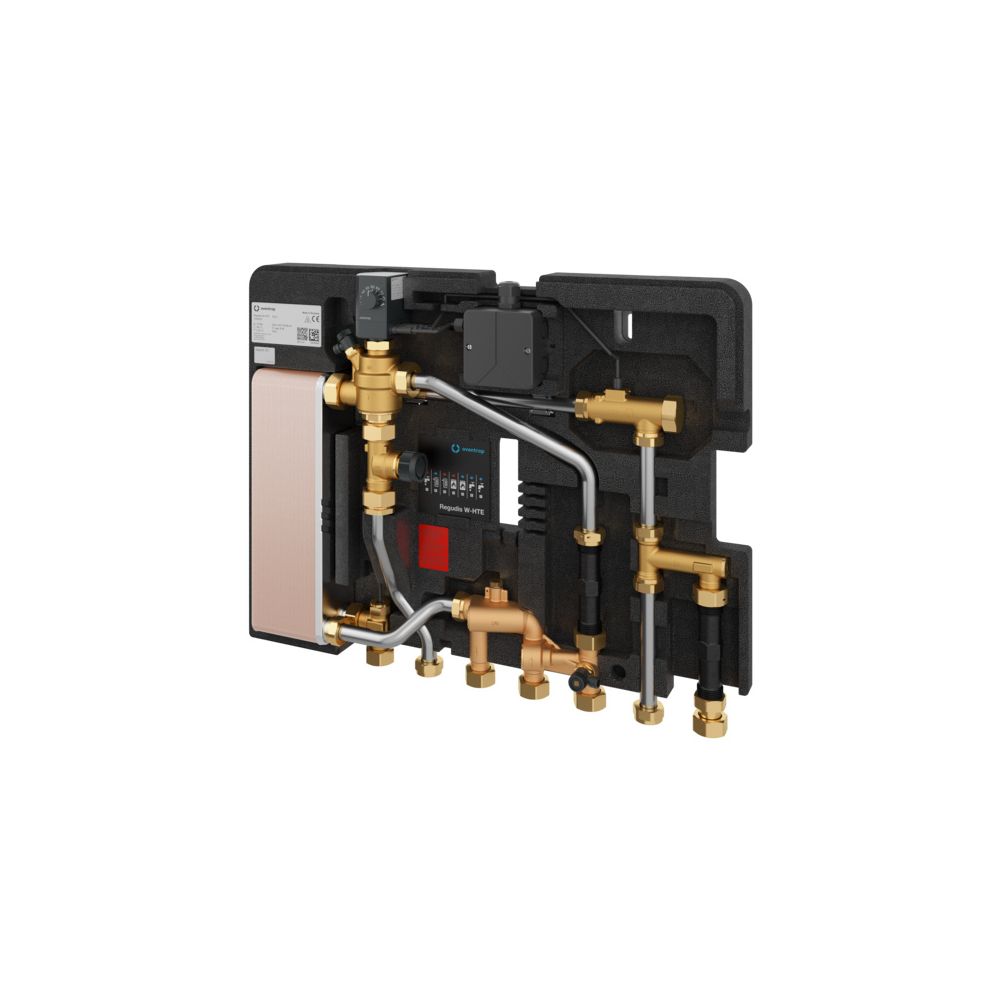

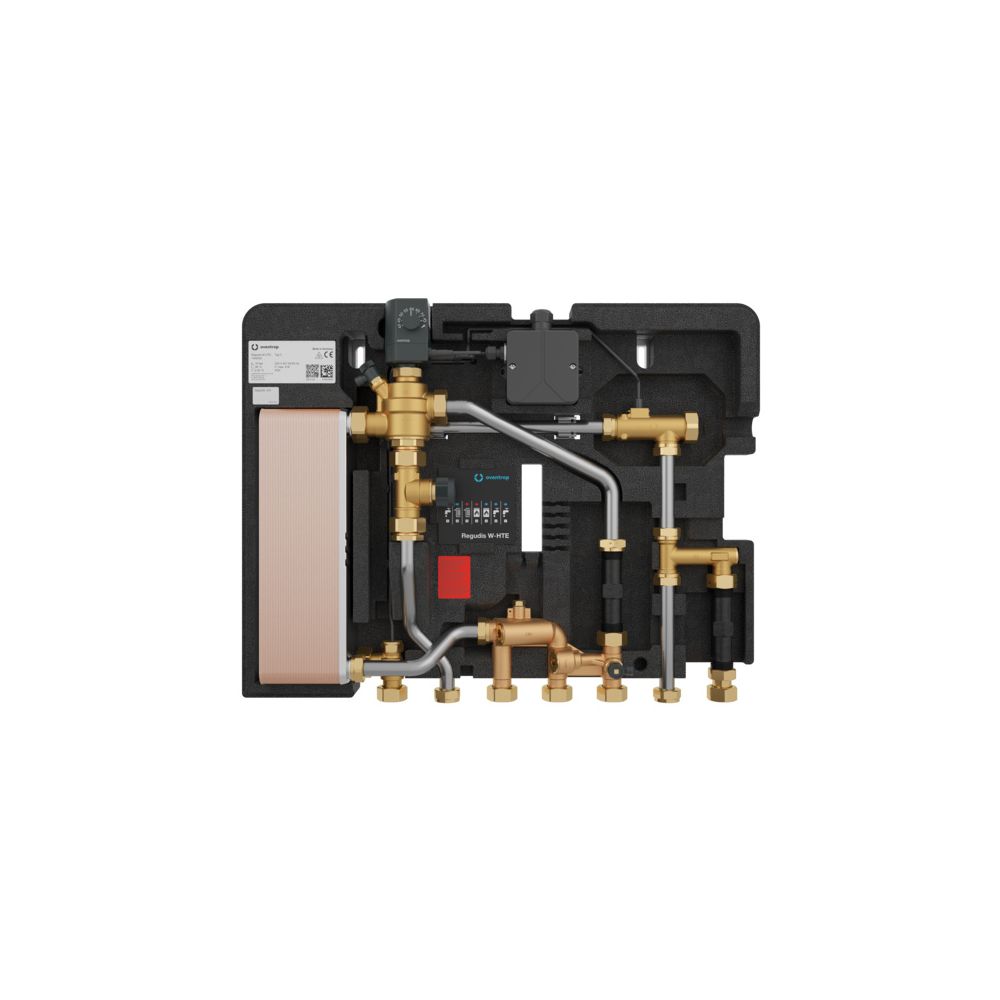

Oventrop Regudis W-HTE Wohnungsstation Wärmeübertrager Kupfergelötet, 18 l/min

Die Wohnungsstation Regudis W-HTE mit werksseitig vormontierter elektronischer Regelung und kupfergelötetem Edelstahl-Plattenwärmeübertrager ermöglicht die energieeffiziente und hygienische Versorgung einer Wohnung mit heißem und kaltem Trinkwasser sowie Heizungswasser.

Produktvorteile:

• Montiert auf einer wärmeisolierten Unterschale, für Unterputz- oder Aufputzwandmontage.
• Verrohrungen aus Edelstahl 1.4404, und entzinkungsbeständigen Armaturen.
• Eine optionale Wärmedämmung reduziert die Wärmeabgabe, und verhindert durch eine getrennte Anordnung der warmführenden von den kaltführenden Leitungen eine Erwärmung des Kaltwassers.
• In der Dämmoberschale integrierte steckbare Elemente ermöglichen Aussparungen für Wasserzähler, Wärmezähler, sowie den Wärmeübertrager, um eine schnelle Auskühlung des Wärmeübertragers nach eines Zapfvorgangs zu gewährleisten.
• Mit der optionalen Wärmedämmung wird die Einbautiefe von 110 mm nicht überschritten.
• Alle mediumberührten Teile auf der Trinkwasserseite sind aus Messing, Edelstahl 1.4401 und 1.4404 und trinkwasserzugelassenen Kunststoffen.
• Die Station erlaubt mit einer asymmetrischen Anordnung der Edelstahlplatten des Wärmeübertragers, sowie einer druckverlustoptimierten Bauweise der Station einen besonders effizienten Betrieb und ermöglicht Warmwasser-Volumenströme von 15-25 l/min (Leistungsbereich 2) bei Temperaturüberhöhungen von 0-15 K (gem. SPF Prüfprozedur). Somit lassen sich Schüttleistungen und Temperaturüberhöhungen individuell an die vorliegenden Anlagenparameter anpassen.
• Durch die geringen Temperaturerhöhungen ist die Station besonders geeignet für den Betrieb in Niedertemperatursystemen. Die adaptive elektronische Regelung passt sich selbstständig den Betriebsbedingungen im Gesamtsystem an.
• Die eingestellte Trinkwassertemperatur wird unabhängig von Systemtemperaturen, Druckverlustverhältnissen und benötigten Zapfmengen konstant geregelt.
• Durch eine bedarfsgeregelte Vorrangschaltung des multifunktionalen Regelventils, wird eine intelligente Energieverteilung zur Trinkwassererwärmung sowie zur Wärmeversorgung einer Wohneinheit gewährleistet.
• Im Heizbetrieb sorgt die integrierte Differenzdruckregelung des Regelventils für eine effiziente Wärmeverteilung der Stationen untereinander. Ein hydraulischer Abgleich im Rohrnetz zur Station ist somit überflüssig.
• Im Falle eines Stromausfalls wird ein Failsafe-Mode aktiviert. Im Failsafe-Mode schließt der Stellantrieb das Regelventil, um eine unkontrollierte Trinkwassererwärmung zu verhindern.
• Über eine Status-LED wird der aktuelle Betriebszustand der Station angezeigt.
• Die Regudis W-HTE Basistation kann zeitsparend durch ein modular aufgebautes Montage- Konzept Plug and Play individuell um folgende Funktionen erweitert werden:
  Trinkwasserzirkulation gemischter Heizkreis (Vorlauftemperaturregelmodul) gleichzeitige Versorgung von einem direktem und einem gemischtem Heizkreis

Die Wohnungsstatoin Regudis W-HTE besteht aus folgenden Komponenten:

• Anschlussbox Versorgungsspannung mit:
  • Spannungsversorgung 230 V AC
  • Nennstrom 50 mA
  • Ausgangsspannung 5 V DC
  • Nennausgangsstrom 1200 mA
  • Schutzart IP 65
  • Schutzklasse II
  • Überspannungskategorie III
  • Umgebungstemperatur 0 bis 60 C
• Elektronischer Regler mit:
  • Warmwasser-Sollwerteinstellung 40-70 C
  • max. Umgebungstemperatur 0 bis 60 C
  • Leistungsaufnahme 0,15 bis 3 W
  • Schutzart IP 54
  • Eingangsspannung 5 V
• DCTurbinensensor (ermöglicht Volumenstromerfassung ab 1 l/min)
• Entlüftung Heizkreis
• Multifunktionales Regelventil für große Durchflüsse mit integriertem Differenzdruckregler und bedarfsgeregelter Vorrangschaltung zur Warmwasserbereitung
• Zonenventil zur Regulierung des Heizkreises
• Schmutzfänger Heizkreis
• Rücklaufkupfergelöteter Edelstahl-Plattenwärmeübertrager 1.4401/1.4404
• Temperaturfühler Warmwasser PT1000
• Anschlussmöglichkeit des Trinkwasserzirkulationsmoduls G 1
• Passstück für Wärmezähler G 3/4, 110 mmPassstück für Wasserzähler G 3/4, 110 mm
• Anschlussmöglichkeit des Temperaturvorhalte-Regelsets M 22 x 1
• Schmutzfänger Heizungsvorlauf
• Anschlussmöglichkeit Temperaturfühler für Wärmemengenzähler M 10 x 1,0
• Inbetriebnahme der Anlage auf Anfrage

Leistungsdaten Trinkwasser:

• WW-Leistung Wärmeübertrager: 42-70 kW (Leistungsbereich 2) bei 50-65 C Primär, und 10 C/50 C Sekundär
• Zapfmenge: 15-25 l/min (gem. SPF- Prüfprozedur)
• Druckverlust Sekundär: 300-800 mbar (ohne KWZ)
• 3 Anschlüsse Kugelhähne DN 20

Leistungsdaten Heizung:

• Heizleistung 14 kW, delta T 20 K Max. 600 l/h
• max. Differenzdruck 2,0 bar
• min. Differenzdruck 0,15 mbar
• Druckverlust Primär : 150-325 mbar (ohne WMZ)
• 4 Anschlüsse Kugelhähne DN 20

Technische Details:

• max. Betriebsdruck: 10 bar
• Tmax (Primär): 90 C
• Umgebungstemperatur: 2 bis 35 C
• BxHxT (ohne Kugelhähne): 600 x 455 x 110 mm
• Achsabstand der Anschlüsse: 65 mm
• Achsabstand zur Wand: 26,5 mm
• Gewicht: 8,8 kg

Umfangreiches Zubehör:

• Vorlauftemperaturregelmodul für Flächenheizungen
• Heizkreisanschlussstück
• Trinkwasserzirkulationsmodul
• Durchlauferhitzermodul
• Duo Heizkreistrennmodul
• Wärmedämmoberschale
• Temperaturvorhalteregelset
• Spül- und Montagebrücke
• Erdungsschelle
• Kugelhahnanschlusssets
• Unterputzschränke
• Aufputzschränke
• Revisionsrahmen
• Regubox Exklusiv-Aufputzhaube

Hinweis:
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
