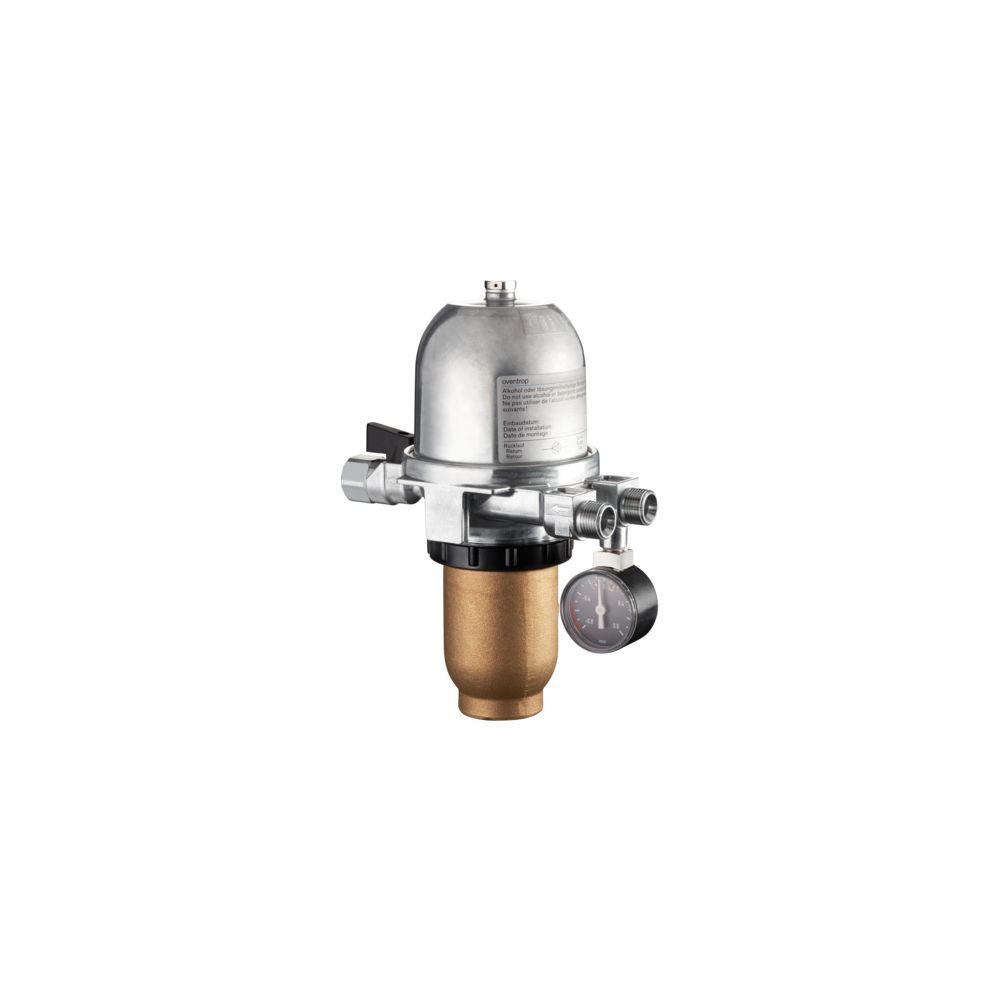

Oventrop TOC-Duo-3B Ölfilter Entlüfter G 3/8" Innengewinde x G 3/8" Außengewinde Opticlean 5-20um

Der Oventrop TOC-Duo-3B ist eine Kombination aus Heizölfilter und Heizölentlüfter, die speziell für den Saugbetrieb in Einstrangsystemen mit Rücklaufzuführung konzipiert wurde. Diese Armatur aus Messing sorgt für eine Filtration und Entlüftung des Heizöls, wodurch ein effizienter Brennerbetrieb unterstützt wird. Dank der Bauweise mit Metallgehäuse und Metalltasse eignet sich das Modell für die Wandmontage sowohl oberhalb als auch unterhalb des Tankölspiegels.

Wie ist der TOC-Duo-3B aufgebaut?

Die Armatur zeichnet sich durch eine Konstruktion aus, bei der sowohl die Entlüfterhaube als auch die Filtertasse aus Metall gefertigt sind. Zur Ausstattung gehören ein integriertes Absperrventil sowie eine Wandhalterung, die eine Installation ermöglicht. Ein Unterdruckmanometer ist enthalten, um den Betriebszustand des Filtersystems zu überwachen. Die Anschlüsse sind tankseitig als G 3/8 Innengewinde für Klemmringanschlüsse von 6, 8, 10 oder 12 mm und brennerseitig als G 3/8 Außengewinde mit Innenkonus ausgeführt.

Welche Leistungswerte bietet die Armatur?

Das System ist für eine maximale Düsenleistung von 110 l/h Heizöl EL ausgelegt und bewältigt einen maximalen Rücklaufstrom von 120 l/h. Die Entlüftungsleistung beträgt mindestens 6 l/h Luft, was einen kontinuierlichen Betrieb des Heizsystems unterstützt. Der eingesetzte Opticlean-Filtereinsatz mit einer Feinheit von 5 bis 20 Mikrometern sorgt für eine Reinigung des Heizöls vor der Pumpe. Die Druckstufe des Bauteils ist mit PN 16 spezifiziert.

Technische Daten

• Gehäusewerkstoff: Messing
• Max. Düsenleistung: 110 l/h Heizöl EL
• Max. Rücklaufstrom: 120 l/h Heizöl EL
• Entlüftungsleistung: min 6 l/h Luft
• Filterfeinheit: 5-20 Mikrometer
• Druckstufe: PN 16
• Nenndurchmesser: DN 10
• Tankseitiger Anschluss: G 3/8 Innengewinde
• Brennerseitiger Anschluss: G 3/8 Außengewinde

Der Oventrop TOC-Duo-3B bietet eine Kombination aus Filtration und Entlüftung für Einstrangsysteme. Mit einer Düsenleistung von 110 l/h und der robusten Metallausführung stellt die Armatur eine Lösung für die Heizölversorgung dar. Die Wandmontage und die Überwachungsmöglichkeit durch das Unterdruckmanometer erleichtern die Wartung und tragen zur Betriebssicherheit der Anlage bei.
