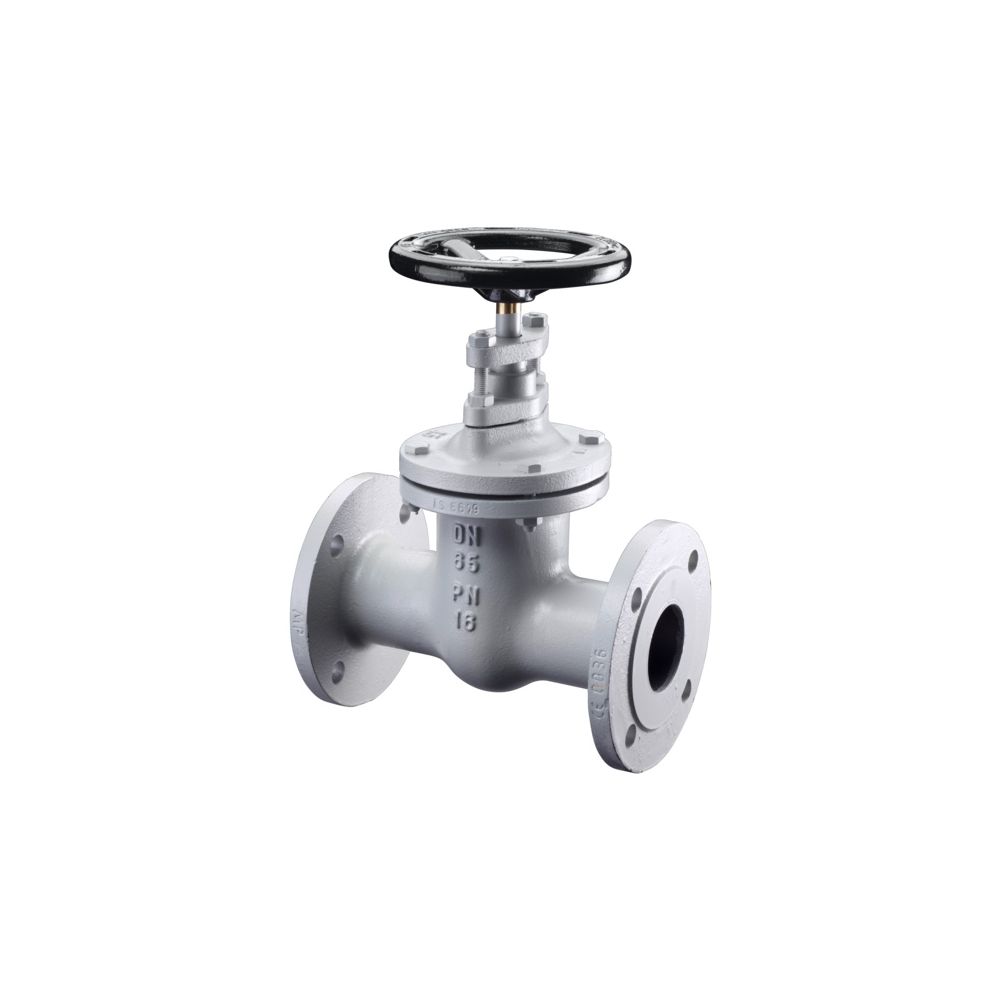

Oventrop Hygate AF Flanschenschieber DN 80 PN 16 Flansche nach DIN EN 1092-2

Der Oventrop Hygate AFC Flanschenschieber in der Nennweite DN 80 ist eine robuste Armatur für den Einsatz in Heiz- und Kühlsystemen. Aus Grauguss gefertigt, ermöglicht dieser Schieber eine zuverlässige Absperrung von Wasser sowie Wasser-Glykolgemischen. Mit einer Druckstufe von PN 16 und einer Betriebstemperatur von -10 bis 120 °C ist er für hydraulische Anwendungen im Vorlauf oder Rücklauf konzipiert.

Welche Eigenschaften zeichnen den Hygate AFC aus?

Der Flanschenschieber überzeugt durch seine solide Konstruktion aus Gusseisen (GJL-250) und eine beschichtete Oberfläche. Die Bedienung erfolgt über ein Handrad, wobei die Spindel nicht ansteigend ausgeführt ist. Dank der standardisierten Flanschanschlüsse nach DIN EN 1092-2 lässt sich die Armatur unkompliziert in Rohrleitungssysteme integrieren, ohne dass spezielle Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich sind.

Für welche Einsatzbereiche ist der Schieber geeignet?

Durch seine Auslegung auf einen Kvs-Wert von 790 eignet sich der Hygate AFC ideal für den Einsatz in hydraulischen Anlagen. Die Flexibilität bei der Wahl des Einbauortes im Vor- oder Rücklauf macht ihn zu einer vielseitigen Komponente für die Gebäudetechnik. Die robuste Bauweise und die Eignung für verschiedene Medien unterstreichen die Eignung für den professionellen Einsatz.

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe: PN 16
• Kvs-Wert: 790
• Gehäusewerkstoff: Grauguss (GJL-250)
• Betriebstemperatur: -10 bis 120 °C
• Anschlussart: Flansch nach DIN EN 1092-2
• Bedienung: Handrad
• Einbauort: Vorlauf oder Rücklauf
• Höhe Handrad: 340 mm

Der Oventrop Hygate AFC Flanschenschieber bietet eine zuverlässige Lösung zur Absperrung in hydraulischen Systemen. Mit seiner robusten Ausführung aus Grauguss, der Druckstufe PN 16 und einem Kvs-Wert von 790 stellt er eine langlebige Komponente für den Anlagenbau dar. Die einfache Handhabung über das Handrad und die normgerechte Flanschverbindung nach DIN EN 1092-2 erleichtern die Montage und ermöglichen einen sicheren Betrieb in einem Temperaturbereich von -10 bis 120 °C.
