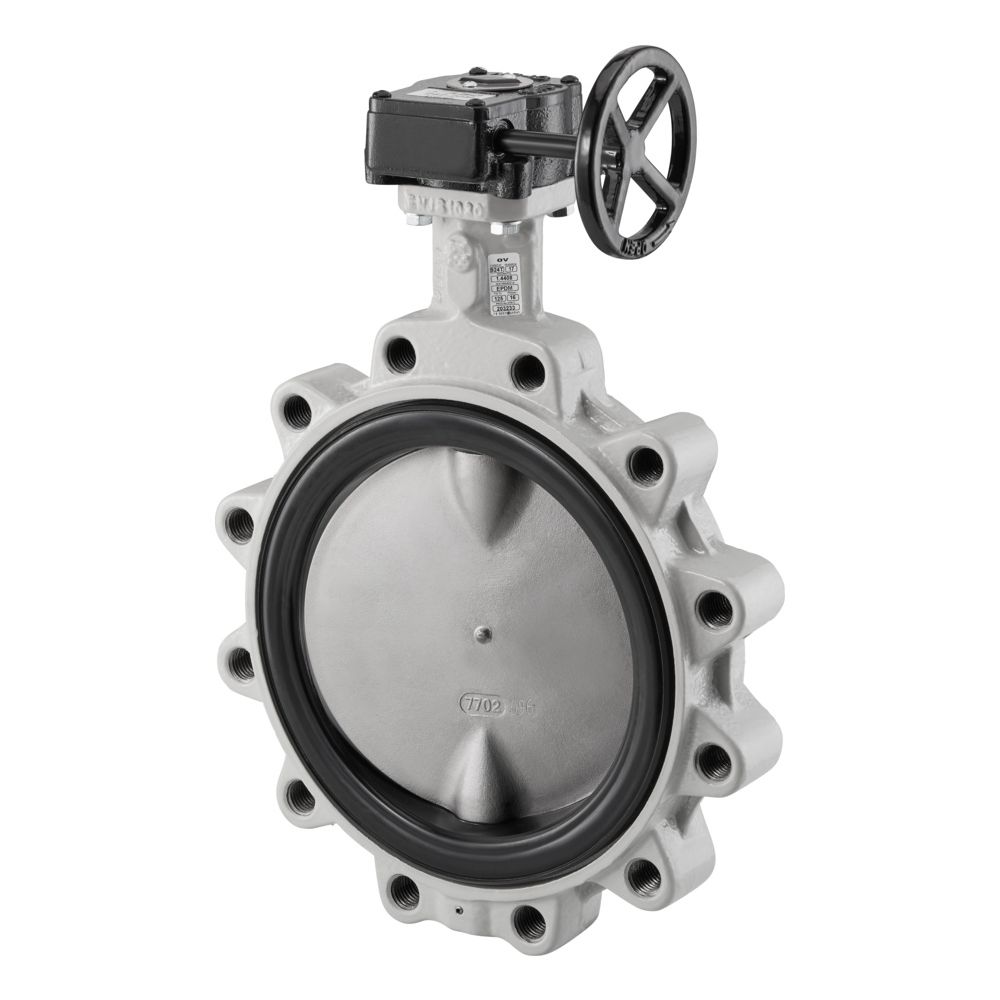

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 500

Die Oventrop Mittelflansch-Absperrklappe in der Nennweite DN 500 ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Ausgestattet mit einer Getriebeübersetzung und einer EPDM-Dichtung, ist dieses Modell für einen maximalen Betriebsdruck von 16 bar ausgelegt. Die Konstruktion ermöglicht den Einbau zwischen Flanschen gemäß DIN EN 1092-2 und eignet sich durch den verlängerten Ansatz für isolierte Rohrleitungssysteme.

Wie ist die Absperrklappe konstruiert?

Die Absperrklappe zeichnet sich durch eine zentrische Bauweise aus. Das Gehäuse besteht aus Sphäroguss (EN-GJS-400-15), während die Spindel aus Edelstahl (AISI420) und die Scheibe aus Edelstahl (AISI316) gefertigt sind. Diese Materialkombination sorgt für eine hohe Beständigkeit im Betrieb. Die EPDM-Dichtung ist fest im Gehäuse integriert, was die Wartungsfreundlichkeit in spezifischen Einsatzbereichen unterstützt.

Welche technischen Merkmale zeichnen das Modell aus?

Die Bedienung erfolgt über ein Handrad mit einem Durchmesser von 600 mm, das eine präzise Steuerung des Durchflusses ermöglicht. Die Armatur ist für einen Betriebstemperaturbereich von -20 °C bis +120 °C spezifiziert und hält einem maximalen Druckunterschied von 16 bar bei 20 °C stand. Für die Montage ist keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich, was die Installation in bestehende Anlagen effizient gestaltet.

Technische Daten

• Nenndurchmesser: DN 500
• Druckstufe: PN 16
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Dichtungsmaterial: EPDM
• Betriebstemperatur: -20 °C bis +120 °C
• Max. Betriebsdruck: 16 bar
• Bedienung: Handrad
• Handraddurchmesser: 600 mm
• Baulänge: 127 mm
• Klappenentwurf: zentrisch

Diese Oventrop Absperrklappe bietet eine Lösung für die Durchflussregelung in hydraulischen Systemen. Mit ihrer Ausführung aus Sphäroguss und Edelstahl, kombiniert mit einer EPDM-Dichtung, ermöglicht sie einen sicheren Betrieb bei einem Druck von bis zu 16 bar. Die Handhabung über das 600 mm große Handrad und die Eignung für Temperaturen bis 120 °C machen sie zu einer leistungsfähigen Komponente für Anwendungen, bei denen eine dauerhafte Absperrung erforderlich ist.
