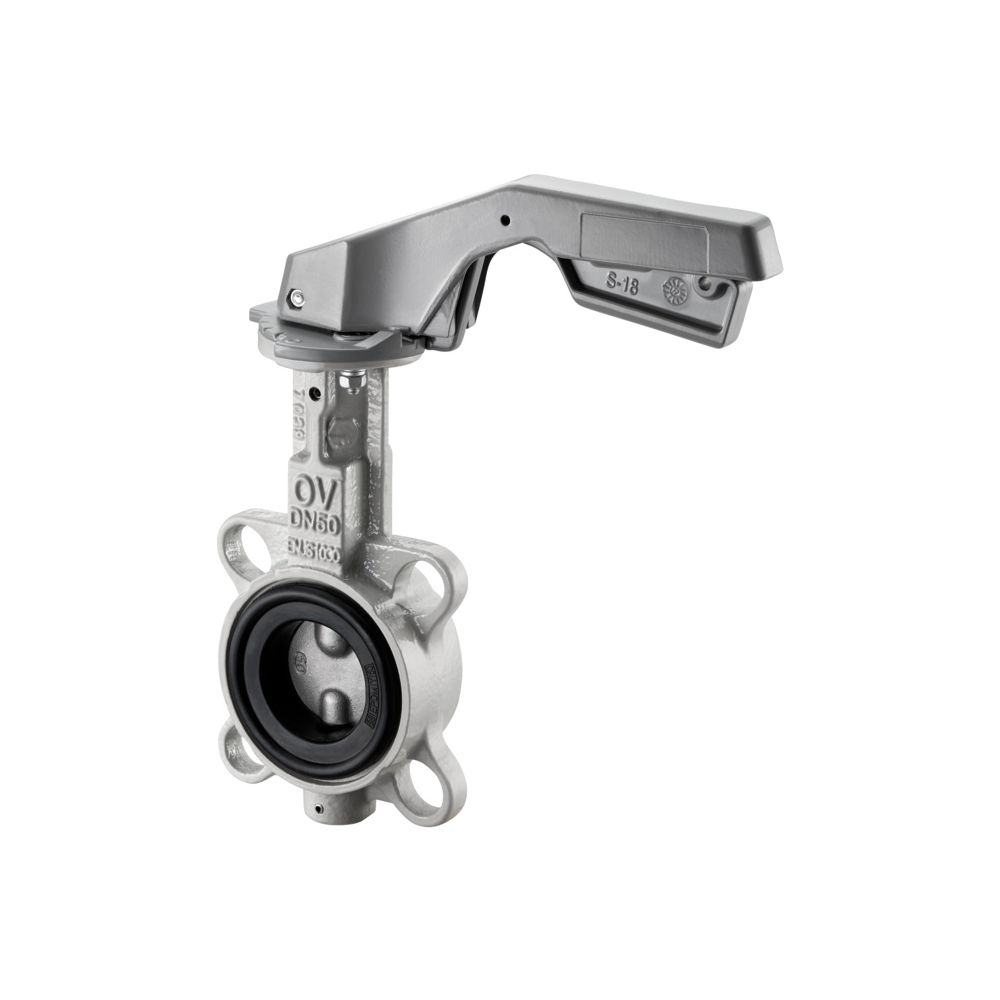

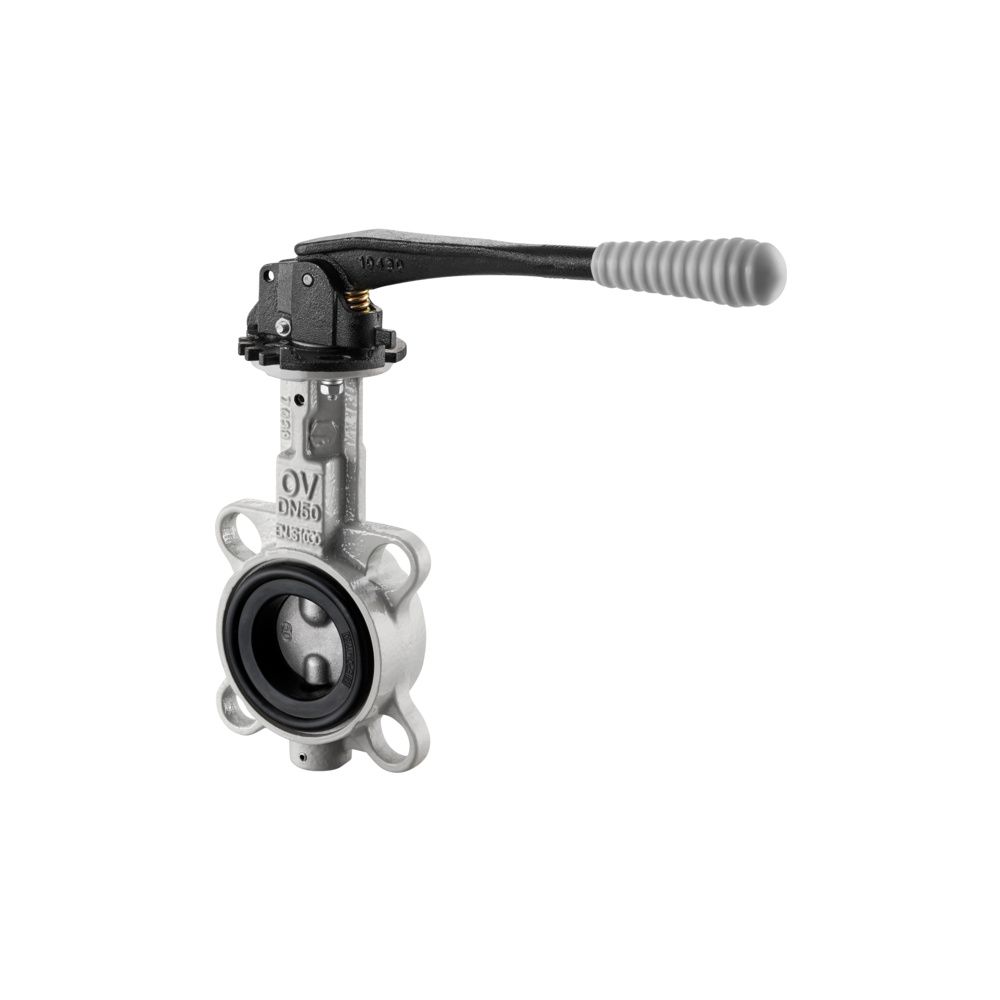

Oventrop Zwischenbau Absperrklappe mit Hebel PN 16 EPDM Dichtung, DN 100

Die Oventrop Zwischenbau-Absperrklappe mit Hebel in der Nennweite DN 100 ist eine robuste Armatur für den Einsatz in Rohrleitungssystemen. Sie ist für den Einbau zwischen Flanschen nach DIN EN 1092-2 ausgelegt und für Druckstufen bis PN 16 geeignet. Dank der hochwertigen Materialkombination aus Sphäroguss und Edelstahl sowie der EPDM-Dichtung bietet sie eine zuverlässige Absperrfunktion in einem Temperaturbereich von -20 °C bis +120 °C.

Wie ist die Absperrklappe konstruiert?

Die Absperrklappe zeichnet sich durch eine zentrische Bauweise aus. Das Gehäuse besteht aus widerstandsfähigem Sphäroguss (EN-GJS-400-15), während die Spindel aus Edelstahl (AISI420) und die Scheibe aus Edelstahl (AISI316) gefertigt sind. Diese Materialwahl sorgt für eine hohe Beständigkeit im Betrieb. Ein besonderes Merkmal ist der verlängerte Ansatz, der eine einfache Isolierung der Armatur ermöglicht. Die Bedienung erfolgt komfortabel über einen Hebel, der eine präzise Steuerung des Durchflusses erlaubt.

Wo lässt sich die Armatur einsetzen?

Die Zwischenbau-Absperrklappe ist für den Einbau zwischen zwei Flanschen konzipiert, die den Normen PN 6, PN 10 oder PN 16 entsprechen. Mit einem maximalen Betriebsdruck von 16 bar deckt sie ein breites Spektrum an hydraulischen Anwendungen ab. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge erforderlich sind. Die EPDM-Dichtung ermöglicht dabei eine sichere Abdichtung innerhalb der spezifizierten Betriebsparameter.

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 16
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Dichtungsmaterial: EPDM
• Betriebstemperatur: -20 °C bis +120 °C
• Baulänge: 52 mm
• Bedienung: Hebel
• Länge Bedienungselement: 275 mm
• Klappenentwurf: zentrisch
• Spindelmaterial: Edelstahl (AISI420)

Diese Oventrop Absperrklappe überzeugt durch ihre solide Verarbeitung und einfache Handhabung. Mit einer Nennweite von DN 100 und einer Druckfestigkeit von PN 16 ist sie für anspruchsvolle hydraulische Systeme geeignet. Die Kombination aus langlebigen Materialien wie Sphäroguss und Edelstahl sowie die EPDM-Dichtung ermöglichen einen sicheren Betrieb in einem Temperaturbereich von -20 °C bis +120 °C. Der verlängerte Ansatz für die Isolierung und die unkomplizierte Montage machen sie zu einer effizienten Lösung für professionelle Installationen.
