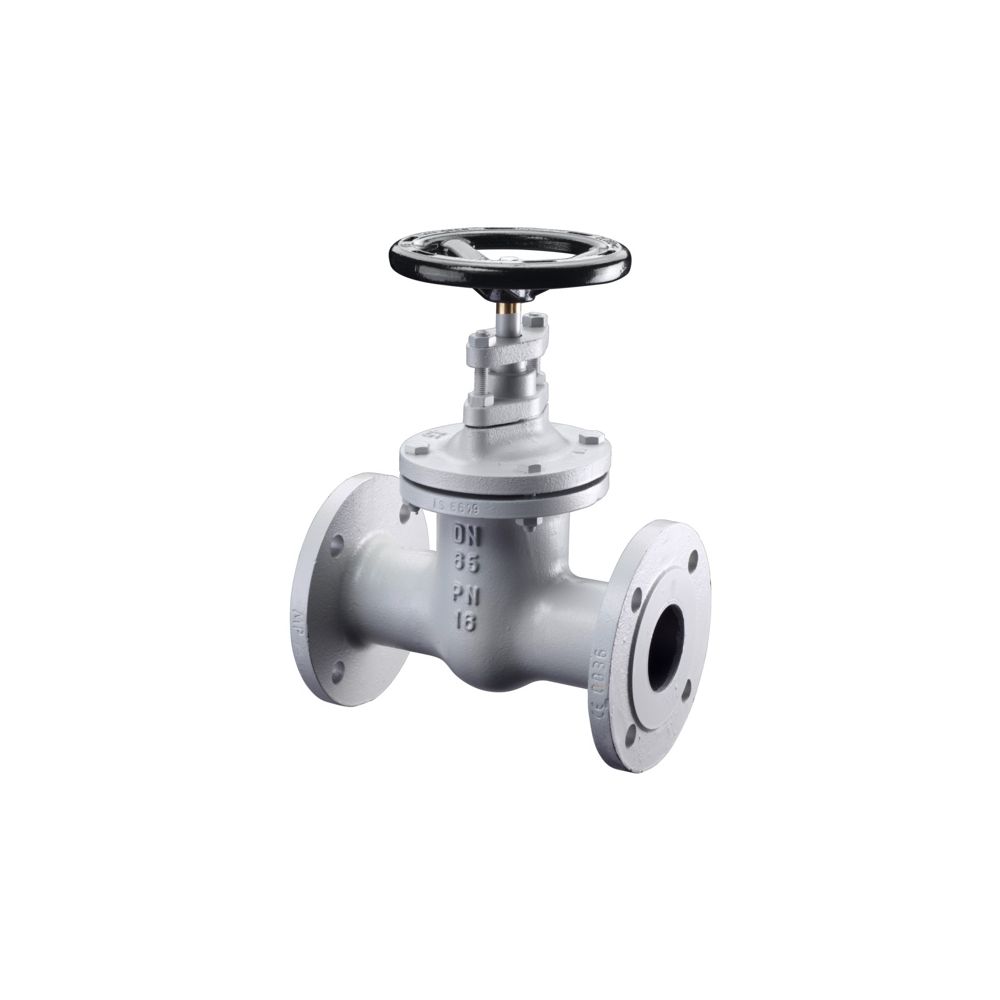

Oventrop Hygate AF Flanschenschieber DN 100 PN 16 Flansche nach DIN EN 1092-2

Der Oventrop Hygate AFC Flanschenschieber in der Nennweite DN 100 ist eine robuste Armatur für den Einsatz in Heiz- und Kühlsystemen. Ausgelegt für einen Betriebsdruck von PN 16, ermöglicht dieser Schieber eine zuverlässige Absperrung des Volumenstroms im Vorlauf oder Rücklauf. Das Gehäuse aus Grauguss sorgt für eine hohe Stabilität in hydraulischen Anlagen. Die Bedienung erfolgt komfortabel über ein Handrad, wobei keine Spezialwerkzeuge für die Installation erforderlich sind.

Wie ist der Hygate AFC konstruiert?

Der Flanschenschieber zeichnet sich durch eine solide Verarbeitung aus. Das Gehäuse besteht aus Grauguss (GJL-250) und ist für einen dauerhaften Betrieb in einem Temperaturbereich von -10 °C bis 120 °C ausgelegt. Die Anschlüsse entsprechen der Norm DIN EN 1092-2, was eine standardisierte Integration in bestehende Rohrleitungssysteme ermöglicht. Mit einem Kvs-Wert von 1250 bietet die Armatur eine hohe Durchflusskapazität, die für effiziente hydraulische Prozesse in gewerblichen oder industriellen Anlagen essenziell ist.

Welche Vorteile bietet die Armatur in der Anwendung?

Die Konstruktion mit geschraubtem Kopfstück und die einfache manuelle Bedienung über das Handrad erleichtern die Handhabung im laufenden Betrieb. Da die Spindel nicht ansteigend ausgeführt ist, benötigt der Schieber in der Höhe weniger Platz, was die Montage in beengten Einbausituationen begünstigt. Die beschichtete Oberfläche schützt das Material zusätzlich. Der Schieber ist für den Einsatz mit Wasser sowie Wasser-Glykol-Gemischen optimiert und stellt somit eine vielseitige Lösung für die Absperrung in komplexen Systemen dar.

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 16
• Kvs-Wert: 1250
• Gehäusewerkstoff: Grauguss (GJL-250)
• Mediumtemperatur: -10 °C bis 120 °C
• Anschlussart: Flansch nach DIN EN 1092-2
• Bedienung: Handrad
• Einbauort: Vorlauf oder Rücklauf
• Höhe Handrad: 370 mm

Der Oventrop Hygate AFC Flanschenschieber überzeugt durch seine robuste Bauweise aus Grauguss und seine hohe Durchflussleistung mit einem Kvs-Wert von 1250. Dank der normgerechten Flanschanschlüsse nach DIN EN 1092-2 und der einfachen Bedienung über das Handrad ist er eine zuverlässige Komponente für die Absperrung in Systemen mit einem Betriebsdruck von PN 16. Die Eignung für Temperaturen bis 120 °C macht ihn zu einer flexiblen Lösung für anspruchsvolle hydraulische Anwendungen.
