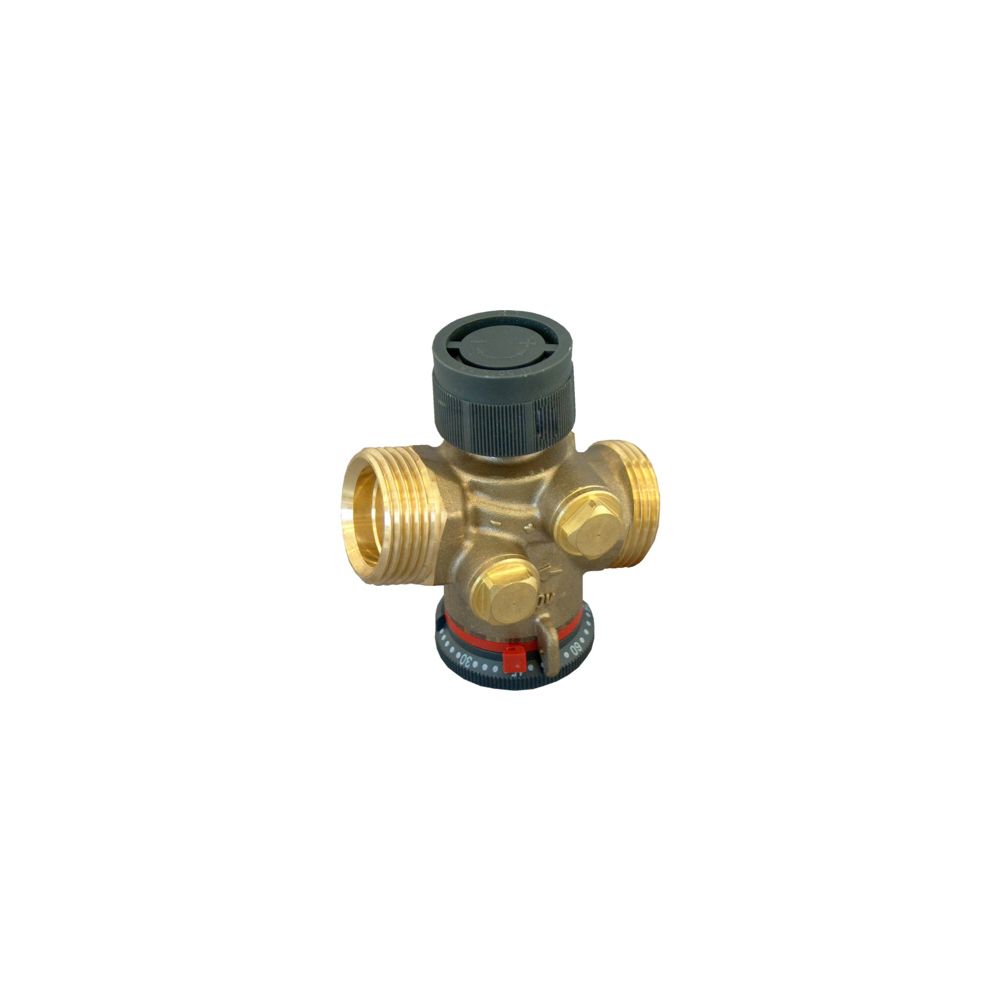

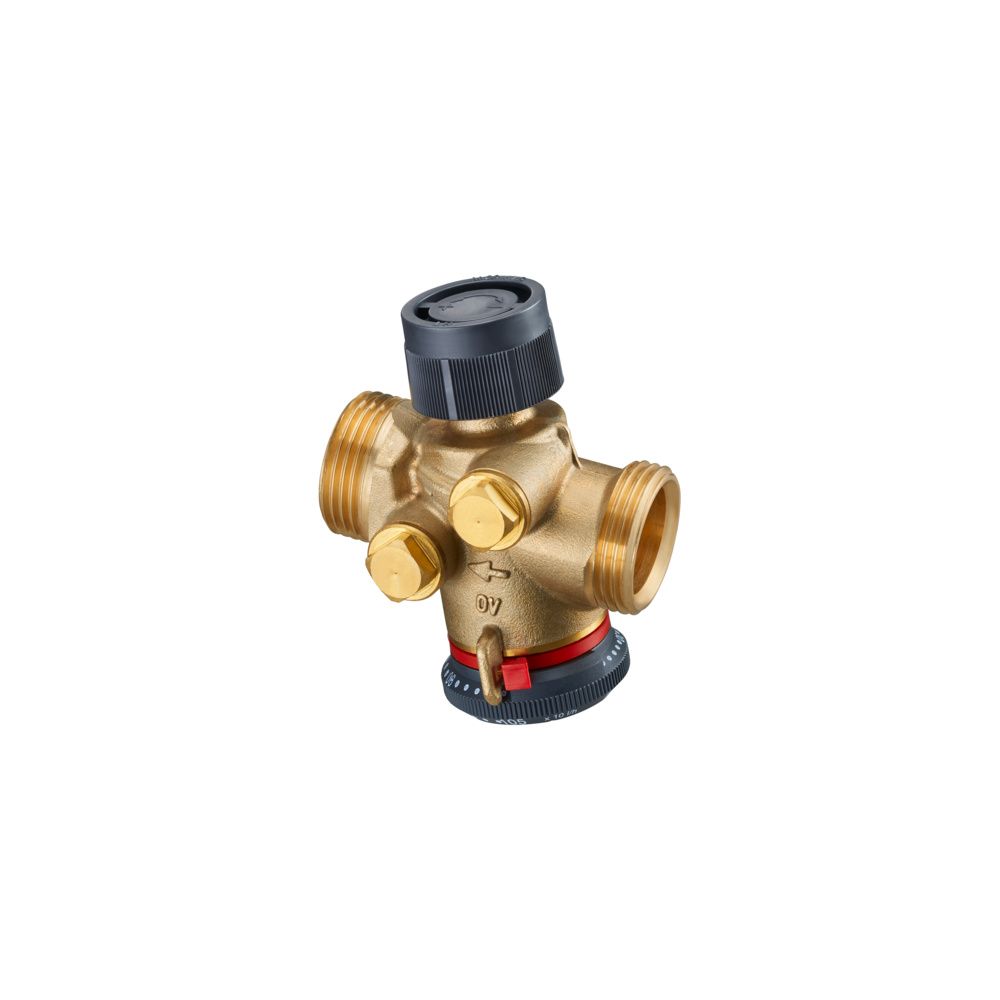

Oventrop Regulierventil Cocon QTZ ohne Messventile, DN 15 G 3/4" Außengewinde, 150-1050l/h

Das Oventrop Regulierventil Cocon QTZ ist eine leistungsstarke Ventilkombination, die einen automatisch arbeitenden Durchflussregler mit einem präzisen Regelventil vereint. Mit einem Nenndurchmesser von DN 15 und einem Außengewinde von G 3/4 eignet sich das Ventil ideal für den hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen. Der Einstellbereich liegt zwischen 150 und 1050 l/h, was eine flexible Anpassung an unterschiedliche Anlagenanforderungen ermöglicht. Das Gehäuse besteht aus entzinkungsbeständigem Messing, was eine hohe Langlebigkeit in Systemen wie Fußbodenheizungen, Gebläsekonvektoren oder Kühldecken sicherstellt.

Wie arbeitet das Cocon QTZ im System?

Die Ventilkombination Cocon QTZ übernimmt zwei wesentliche Aufgaben in einem Arbeitsgang. Der integrierte Durchflussregler sorgt für eine automatische Durchflussbegrenzung, wodurch der hydraulische Abgleich der Anlage effizient umgesetzt wird. Zusätzlich ermöglicht das Regelventil die präzise Steuerung einer weiteren Größe, wie beispielsweise der Raumtemperatur. Hierfür kann das Ventil mit einem Stellantrieb, einem Temperaturregler oder einem Handregulierkopf kombiniert werden, wobei der Anschluss über ein M 30 x 1,5 Gewinde erfolgt. Die Konstruktion ist für den Einsatz in geschlossenen Wasserkreisläufen optimiert und unterstützt sowohl Wasser als auch Glykolgemische.

Welche technischen Rahmenbedingungen gelten?

Das Ventil ist für einen Betriebsdruck bis PN 16 ausgelegt und hält einem maximalen Differenzdruck von 400 stand. Der Temperaturbereich für den Dauerbetrieb erstreckt sich von -10 °C bis 120 °C, was den Einsatz in verschiedensten thermischen Anlagen erlaubt. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist. Durch die robuste Ausführung aus entzinkungsbeständigem Messing ist das Ventil für den dauerhaften Einsatz in anspruchsvollen hydraulischen Umgebungen ausgelegt.

Technische Daten

• Nenndurchmesser: DN 15
• Anschluss: G 3/4 Außengewinde
• Einstellbereich Volumenstrom: 150-1050 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400
• Gehäusewerkstoff: Messing, entzinkungsbeständig (DZR)
• Mediumtemperatur: -10 °C bis 120 °C
• Anschluss Stellantrieb: M 30 x 1,5
• Bauhöhe: 100 mm

Das Oventrop Cocon QTZ bietet eine zuverlässige Lösung für den hydraulischen Abgleich und die präzise Temperaturregelung in Heiz- und Kühlsystemen. Mit seinem Einstellbereich von 150 bis 1050 l/h und der Eignung für Wasser sowie Glykol deckt es ein breites Anwendungsspektrum ab. Die Kombination aus automatischer Durchflussregelung und der Option zur individuellen Ansteuerung über Stellantriebe macht es zu einer effizienten Komponente für moderne Anlagenkonzepte. Die robuste Bauweise aus entzinkungsbeständigem Messing sorgt für eine dauerhafte Betriebssicherheit.
