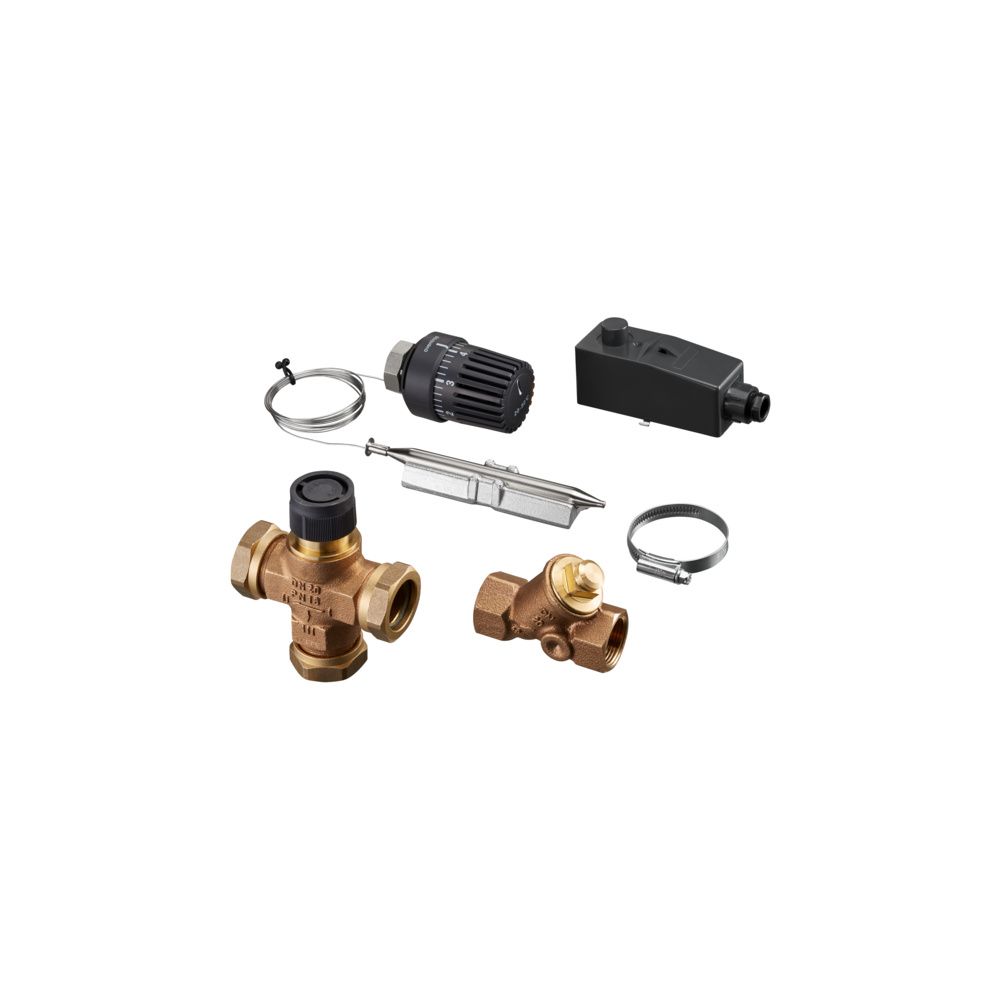

Oventrop Regelset für Flächenheizungen Set 3, mit Tri-D Ventil, bis 200m2

Das Oventrop Regelset für Flächenheizungen Set 3 ermöglicht eine präzise Steuerung der Vorlauftemperatur in kombinierten Radiator- und Flächenheizungsanlagen. Mit einer Kapazität für Flächen von bis zu 200 m2 eignet sich das Set ideal für die effiziente Einbindung von Flächenheizungen in bestehende Heizsysteme. Die hochwertige Ausführung der Komponenten aus Rotguss und Messing sorgt für eine zuverlässige Funktion im täglichen Betrieb.

Wie erfolgt die Regelung der Vorlauftemperatur?

Die zentrale Komponente des Sets ist das Tri-CTR Dreiwege Verteil- und Mischventil in der Nennweite DN 20. In Kombination mit dem Temperaturregler, der über einen Anlegefühler mit Wärmeleitsockel und ein 2 m langes Kapillarrohr verfügt, wird die Vorlauftemperatur exakt im Bereich von 20 bis 50 °C geregelt. Dies erlaubt eine bedarfsgerechte Anpassung der Wärmeverteilung. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist.

Welche Sicherheitsfunktionen bietet das Set?

Für den sicheren Betrieb der Anlage ist ein Sicherheitstemperaturwächter integriert. Dieser überwacht die Temperatur kontinuierlich und schaltet bei Überschreiten des eingestellten Wertes, der im Bereich von 20 bis 90 °C liegt, die Umwälzpumpe ab. Die Temperatureinstellung ist verdeckt ausgeführt, um ein unbeabsichtigtes Verstellen zu verhindern. Ein zusätzlich enthaltenes Rückschlagventil in DN 20 aus Rotguss und Messing unterstützt den hydraulisch korrekten Betrieb des Systems.

Technische Daten

• Einsatzbereich: bis 200 m2
• Ventiltyp: Tri-CTR Dreiwege Verteil- und Mischventil
• Nennweite: DN 20
• Regelbereich Temperaturregler: 20 bis 50 °C
• Regelbereich Sicherheitstemperaturwächter: 20 bis 90 °C
• Kapillarrohrlänge: 2 m
• Material Ventil/Rückschlagventil: Rotguss, Messing

Das Oventrop Regelset Set 3 bietet eine zuverlässige Lösung zur Temperaturregelung in Flächenheizungen bis 200 m2. Durch die Kombination aus dem Tri-CTR Dreiwegeventil, dem präzisen Temperaturregler (20 bis 50 °C) und dem Sicherheitstemperaturwächter (20 bis 90 °C) wird ein effizienter und sicherer Betrieb ermöglicht. Die robuste Materialwahl aus Rotguss und Messing sowie die einfache Montage ohne Spezialwerkzeug machen dieses Set zu einer optimalen Wahl für die Erweiterung von Heizungsanlagen.
