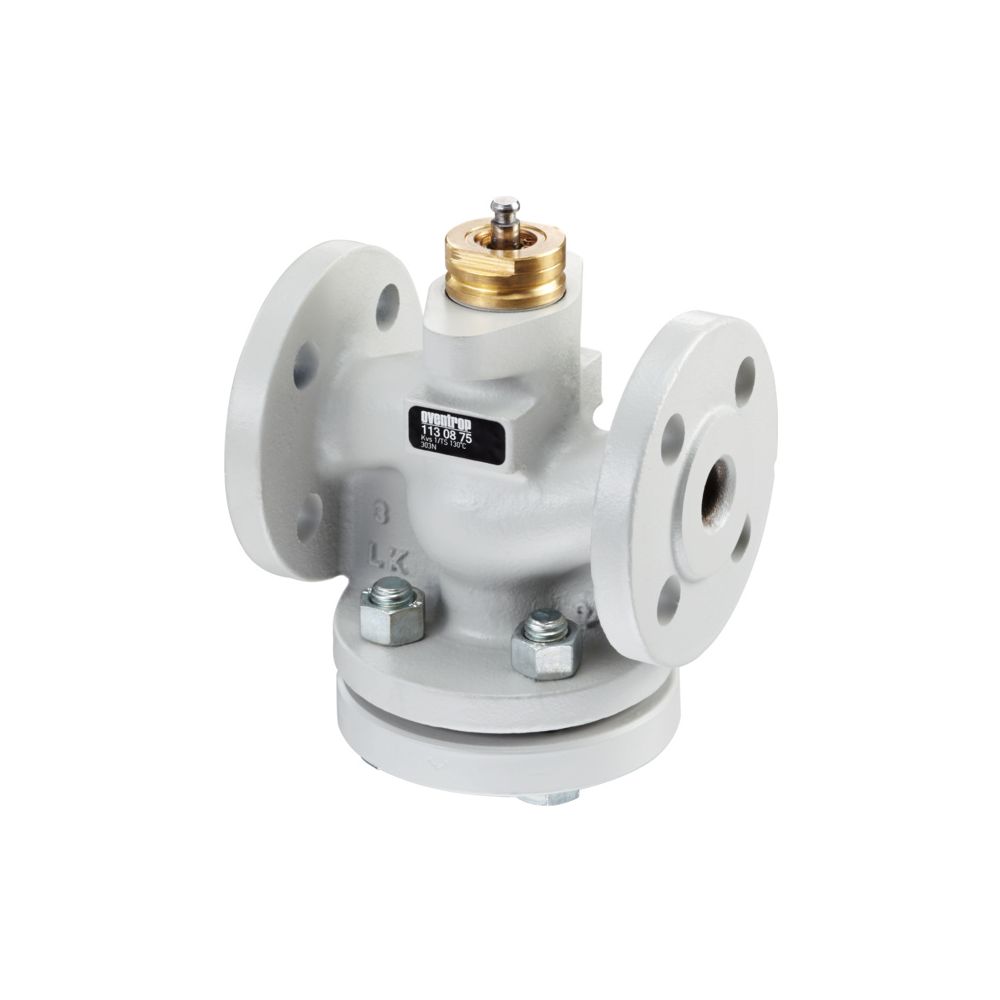

Oventrop Zweiwege-Ventil PN 16, DN 15 Flansch, Kvs 1,6

Das Oventrop Zweiwege-Ventil PN 16 in der Nennweite DN 15 ist eine robuste Regelarmatur für den Einsatz in geschlossenen Zentralheizungs- und Kühlanlagen. Mit einem Kvs-Wert von 1,6 und einer Flanschverbindung nach EN 1092-2 eignet sich das Ventil für den Betrieb mit nicht aggressiven Flüssigkeiten wie Wasser oder geeigneten Wasser-Glykol-Gemischen gemäß VDI 2035. Die Konstruktion aus hochwertigem Grauguss ermöglicht eine zuverlässige Durchflussregelung in anspruchsvollen hydraulischen Systemen.

Welche konstruktiven Merkmale zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus widerstandsfähigem Grauguss (GJL-250), das für eine lange Lebensdauer beschichtet ist. Im Inneren sorgt eine Spindel aus Edelstahl in Kombination mit einer metallischen Kegel- und Sitzabdichtung für eine präzise Steuerung. Der Kegel selbst ist aus Messing gefertigt. Diese Materialwahl unterstützt den dauerhaften Betrieb in einem Temperaturbereich von 0 °C bis 130 °C bei einem Nenndruck von PN 16.

Wie lässt sich das Ventil flexibel einsetzen?

Das Ventil ist standardmäßig als Zweiwege-Ventil konfiguriert, wobei der mittlere Stutzen durch eine Kappe verschlossen ist. Durch einfaches Entfernen dieser Kappe kann das Bauteil bei Bedarf als Dreiwegeventil verwendet werden. Dies ermöglicht eine hohe Flexibilität bei der Planung und Anpassung von hydraulischen Kreisläufen. Die gleichprozentige Kennlinien-Charakteristik im Durchgang sowie die lineare Charakteristik im Bypass sorgen dabei für ein präzises Regelverhalten.

Technische Daten

• Nenndurchmesser: DN 15
• Druckstufe: PN 16
• Kvs-Wert: 1,6
• Gehäusewerkstoff: Grauguss (GJL-250)
• Max. Mediumtemperatur: 130 °C
• Min. Mediumtemperatur: 0 °C
• Hublänge: 10 mm
• Anschlussart: Flansch
• Kennlinie: Gleichprozentig

Das Oventrop Zweiwege-Ventil überzeugt durch seine solide Verarbeitung aus Grauguss und Edelstahl sowie seine vielseitige Einsetzbarkeit als Zwei- oder Dreiwege-Armatur. Mit einer Druckfestigkeit von PN 16 und einem Kvs-Wert von 1,6 bietet es eine zuverlässige Lösung für die präzise Durchflussregelung in Heiz- und Kühlsystemen. Die einfache Handhabung und die Eignung für Temperaturen bis 130 °C machen es zu einer effizienten Komponente für professionelle hydraulische Anlagen.
