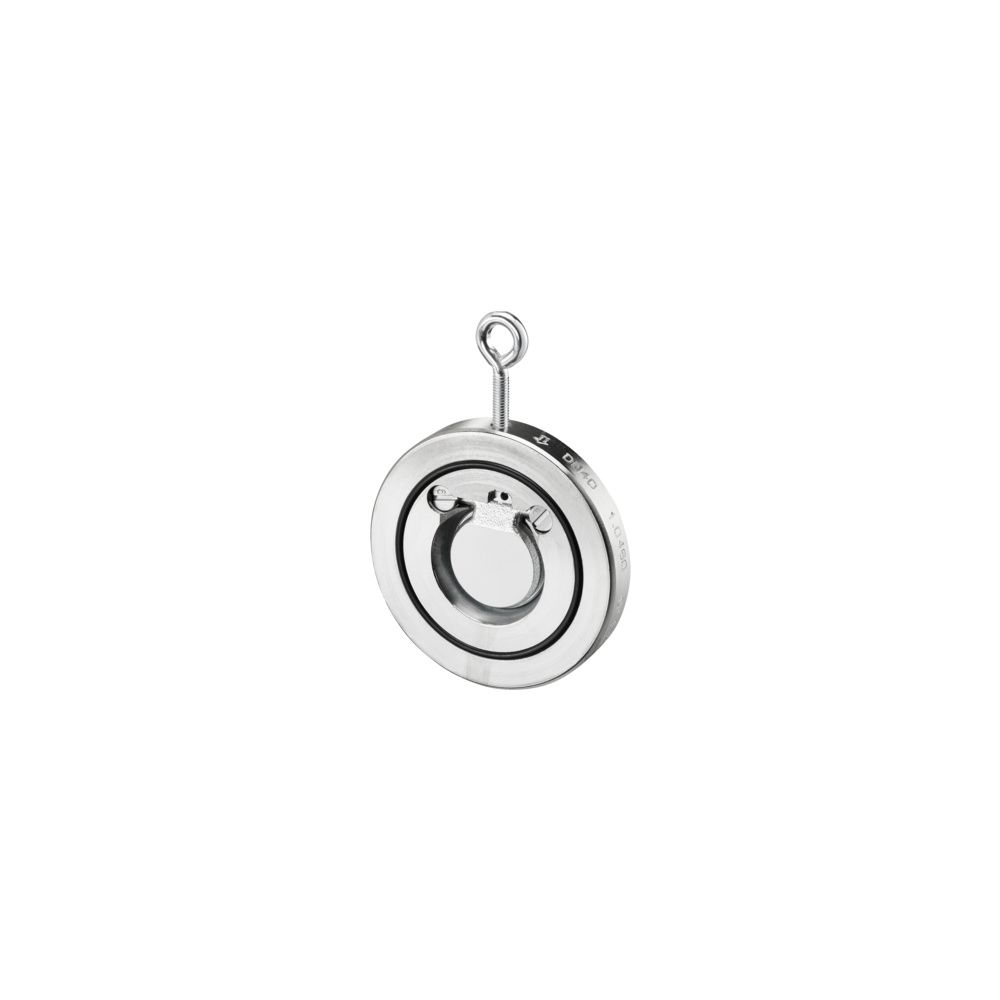

Oventrop Rückschlagklappe PN 16 Stahl DN 150 Zwischenbauausführung

Die Oventrop Rückschlagklappe in Zwischenbauausführung ist eine robuste Absperrarmatur für den Einsatz in Rohrnetzen mit nicht aggressiven Flüssigkeiten. Ausgelegt für eine Druckstufe von PN 16, eignet sich dieses Bauteil für die Montage zwischen Flanschen gemäß EN 1092-2. Mit einem Nenndurchmesser von DN 150 und einer Konstruktion aus verzinktem Stahl bietet die Klappe eine zuverlässige Funktionalität in verschiedenen industriellen und gebäudetechnischen Anwendungen.

Wo lässt sich die Rückschlagklappe einsetzen?

Die Rückschlagklappe ist für den universellen Einsatz bei nicht aggressiven Medien konzipiert. Dank der flexiblen Konstruktion ist eine Installation sowohl in horizontalen als auch in vertikalen Rohrleitungen möglich. Um eine einwandfreie Funktion sicherzustellen, sind bei der Montage die Strömungsrichtungen zu beachten. Bei vertikalem Durchfluss ist der Einbau ausschließlich zulässig, wenn sich die Klappe nach oben öffnen lässt. In horizontalen Leitungen muss die Klappenaufhängung zwingend oben positioniert sein, um den Durchfluss nicht zu behindern.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Gehäuse sowie die Klappe bestehen aus verzinktem Stahl. Für die notwendige Abdichtung sorgt eine EPDM-Dichtung. Das Ventil ist als Scharnierklappe ausgeführt und kommt ohne Schließfeder aus. Die maximale Durchflussgeschwindigkeit ist auf 3 m/s begrenzt, was bei der Auslegung der Rohrleitungsanlage zu berücksichtigen ist. Die Temperaturbeständigkeit des Mediums liegt im Bereich von -10 °C bis 120 °C.

Die Oventrop Rückschlagklappe in Zwischenbauausführung überzeugt durch ihre solide Verarbeitung aus verzinktem Stahl und die EPDM-Dichtung. Mit einer Druckstufe von PN 16 und einem Nenndurchmesser von DN 150 ist sie für anspruchsvolle Anwendungen in Rohrnetzen ausgelegt. Die Montage zwischen Flanschen nach EN 1092-2 ermöglicht eine effiziente Integration in bestehende Systeme. Durch die Eignung für Temperaturen von -10 °C bis 120 °C und eine maximale Durchflussgeschwindigkeit von 3 m/s bietet sie eine verlässliche Leistung für den Betrieb mit nicht aggressiven Flüssigkeiten.

Technische Daten

• Nenndurchmesser: DN 150
• Druckstufe: PN 16
• Material: Verzinkter Stahl
• Dichtungsmaterial: EPDM
• Ventilform: Scharnierklappe
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Max. Durchflussgeschwindigkeit: 3 m/s
• Einbaulage: Horizontal oder vertikal
