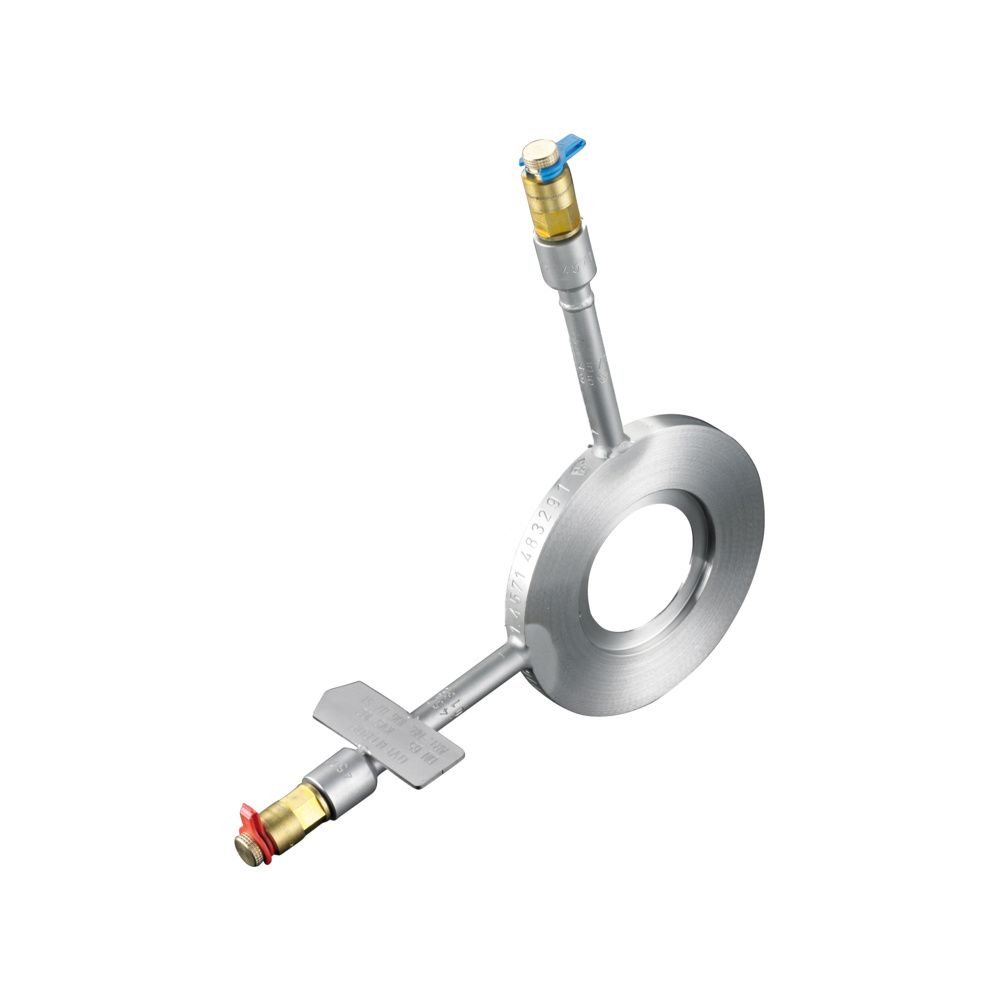

Oventrop Messblende mit 2 Messventilen DN,800, Zwischenflansch PN 16, Stahl

Die Oventrop Messblende in der Nennweite DN 800 ist eine Komponente für den hydraulischen Abgleich in Heizungsanlagen. Ausgestattet mit zwei verlängerten Classic Messventilen in Nadel-Technik, ermöglicht sie eine präzise Durchflussmessung. Die Ausführung als Zwischenflansch für PN 16 Flansche nach EN 1092 ermöglicht eine robuste Integration in großflächige Heizungssysteme.

Welche Eigenschaften zeichnen die Messblende aus?

Die Messblende besteht aus nichtrostendem Edelstahl der Güte 316 Ti (1.4571), was eine hohe Beständigkeit sicherstellt. Die Konstruktion ist für den Einsatz mit Heizungswasser optimiert. Mit einem Kvs-Wert von 14000 bietet das Bauteil eine Grundlage für die hydraulische Einregulierung von Systemen. Die Oberfläche ist unbehandelt und die Montage erfolgt als Zwischenflansch, wobei keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich sind.

Wie erfolgt die Messung?

Die Integration der zwei verlängerten Messventile mit Nadel-Technik erlaubt einen einfachen Zugriff für Messgeräte, um den Differenzdruck und damit den Volumenstrom im System zu erfassen. Durch die verlängerte Bauform der Messnippel ist eine gute Erreichbarkeit auch bei isolierten Rohrleitungen gegeben. Die Messblende ist für den Betrieb in Systemen mit einem Nenndruck von PN 16 ausgelegt und unterstützt eine effiziente Anlagenhydraulik.

Technische Daten

• Nennweite: DN 800
• Druckstufe: PN 16
• Kvs-Wert: 14000
• Werkstoff: Edelstahl 316 Ti (1.4571)
• Anschlussart: Zwischenflansch
• Messventile: 2x Classic Nadel-Technik (verlängert)
• Einsatzbereich: Heizungswasser

Die Oventrop Messblende DN 800 stellt eine langlebige Lösung für den hydraulischen Abgleich dar. Durch die Kombination aus robustem Edelstahl 316 Ti und der präzisen Nadel-Technik der zwei verlängerten Messventile wird eine exakte Durchflussmessung in Heizungssystemen ermöglicht. Die Auslegung für PN 16 und die einfache Montage als Zwischenflansch machen dieses Bauteil zu einer effizienten Wahl für den professionellen Anlagenbau, bei dem eine zuverlässige hydraulische Einregulierung für den optimalen Betrieb erforderlich ist.
