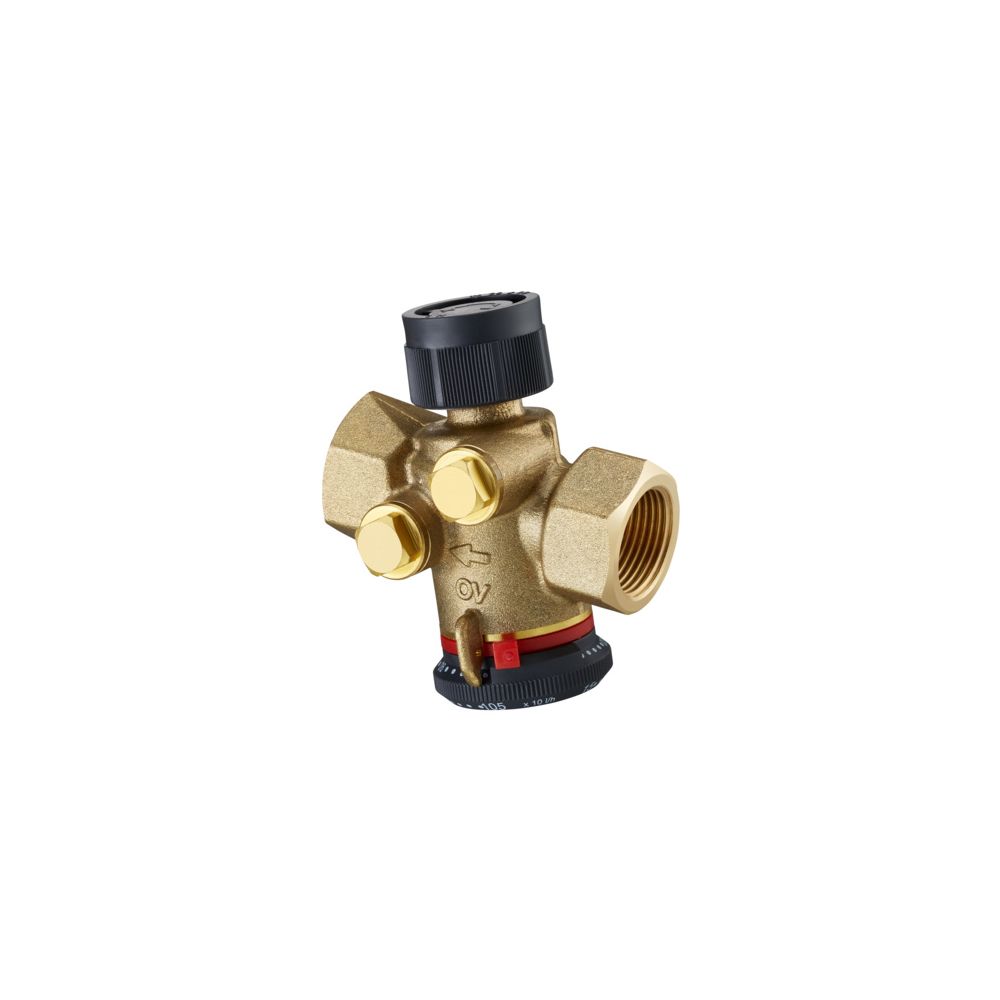

Oventrop Regulierventil Cocon QTZ ohne Messventile, DN 15 beidseitig Innengewinde,150-1050l/h

Das Oventrop Regulierventil Cocon QTZ ist eine leistungsstarke Ventilkombination, die einen automatisch arbeitenden Durchflussregler mit einem präzisen Regelventil vereint. Dieses Bauteil ermöglicht einen effizienten hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen, wie beispielsweise in Zentralheizungsanlagen, Fußbodenheizungen oder bei Gebläsekonvektoren. Mit einem Einstellbereich von 150 bis 1050 l/h sorgt das Ventil für eine konstante Durchflussregelung und unterstützt durch die optionale Anbindung von Stellantrieben oder Temperaturreglern eine exakte Steuerung der Raumtemperatur.

Wie ist das Cocon QTZ aufgebaut?

Das Ventil besteht aus einem robusten Gehäuse aus entzinkungsbeständigem Messing, das für den Einsatz in anspruchsvollen Systemen ausgelegt ist. Die Kombination aus Durchflussregler und Regelventil erlaubt eine manuelle Sollwertvorgabe, wodurch der Durchfluss präzise an die Anforderungen des jeweiligen Systems angepasst werden kann. Der Anschluss für Stellantriebe, Temperaturregler oder Handregulierköpfe erfolgt über ein standardisiertes M 30 x 1,5 Gewinde, was eine hohe Flexibilität bei der Systemintegration bietet. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist.

Wo findet das Regulierventil Anwendung?

Durch seine druckunabhängige Arbeitsweise eignet sich das Cocon QTZ ideal für den Einsatz in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf. Es findet Anwendung in Fußbodenheizungen, Kühldecken sowie in Fan-Coil-Anlagen und Gebläsekonvektoren. Das Ventil ist für den Betrieb mit Wasser sowie Glykol ausgelegt und deckt einen Temperaturbereich von -10 °C bis 120 °C ab. Mit einer Druckstufe von PN 16 und einem maximalen Differenzdruck von 400 kPa bietet es die notwendige Stabilität für einen zuverlässigen Dauerbetrieb in gewerblichen und privaten Anlagen.

Technische Daten

• Nenndurchmesser: DN 15
• Volumenstrom: 150-1050 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400 kPa
• Gehäusewerkstoff: Messing, entzinkungsbeständig (DZR)
• Anschlussgewinde: Rp 1/2 (beidseitig Innengewinde)
• Anschluss für Regler: M 30 x 1,5
• Mediumtemperatur: -10 °C bis 120 °C
• Baulänge: 74,5 mm
• Bauhöhe: 100 mm

Das Oventrop Cocon QTZ überzeugt als zuverlässige Lösung für den hydraulischen Abgleich und die präzise Temperaturregelung. Durch die Kombination aus Durchflussregler und Regelventil in einem Gehäuse aus entzinkungsbeständigem Messing wird eine hohe Langlebigkeit sichergestellt. Mit einem Volumenstrom von 150 bis 1050 l/h und einer Druckfestigkeit von PN 16 ist das Ventil für vielfältige Heiz- und Kühlsysteme geeignet. Die einfache Montage und die Kompatibilität mit gängigen Stellantrieben machen es zu einer effizienten Wahl für moderne Anlagentechnik.
