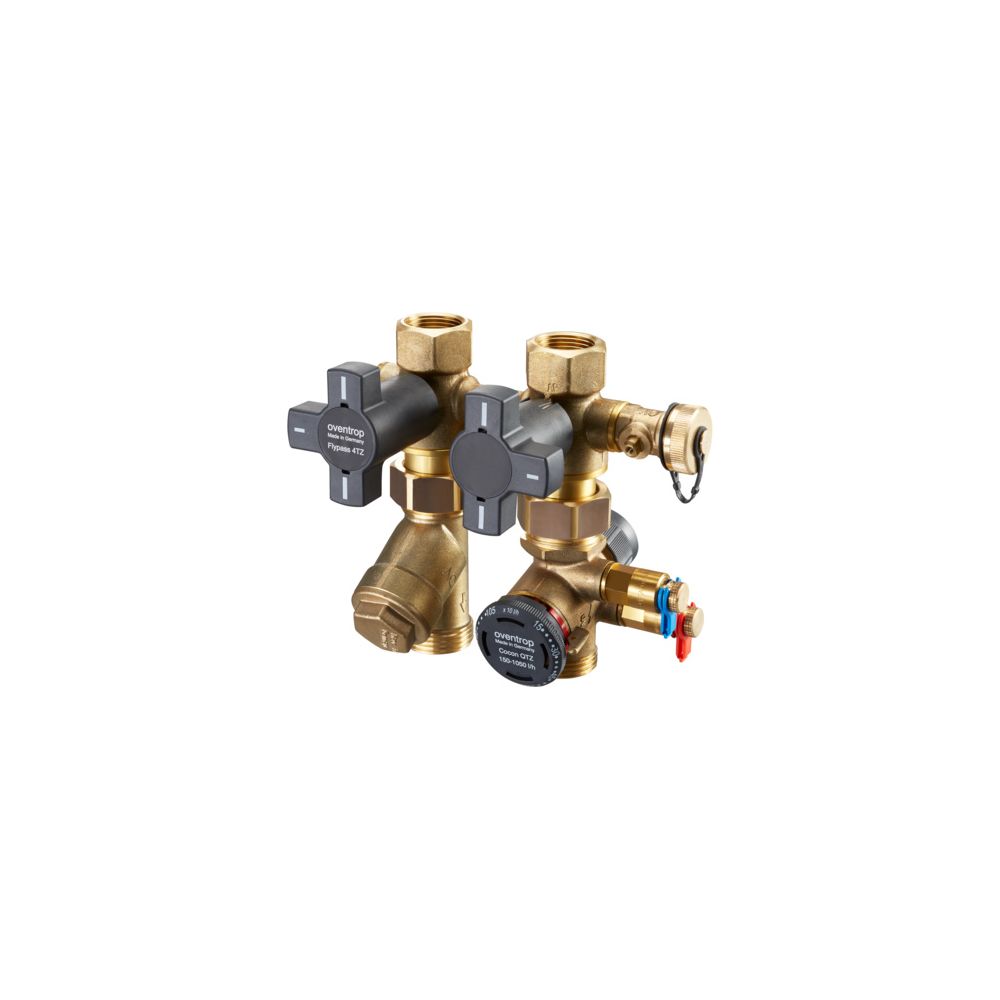

Oventrop Anschluss Flypass Set 1 mit Cocon QTZ 150-1050l/h und Schmutzfänger DN 20

Das Oventrop Flypass Set 1 ist eine Armaturenlösung für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Das Set in der Nennweite DN 20 umfasst das Regelventil Cocon QTZ mit einem Durchflussbereich von 150 bis 1050 l/h, einen Schmutzfänger sowie zwei Einlegestücke. Diese Kombination ermöglicht eine Durchflussregelung und schützt das System vor Verunreinigungen. Die Ausführung aus entzinkungsbeständigem Messing ist für den Einsatz in hydraulischen Anlagen ausgelegt.

Welche Eigenschaften bietet das Flypass Set 1?

Das Flypass Set 1 ist für eine einfache Installation konzipiert. Da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist, lässt sich das System in Rohrleitungsnetze integrieren. Die 3-teilige Gehäusekonstruktion mit Volldurchgang unterstützt die Strömungseigenschaften. Durch die Verwendung von entzinkungsbeständigem Messing sowie Dichtungen aus Ethylen-Propylen-Dien-Kautschuk und Polytetrafluorethylen ist das Set für den Einsatz in hydraulischen Systemen geeignet.

Wie erfolgt die Bedienung und Regelung?

Die Regelung des Volumenstroms erfolgt über das Cocon QTZ Ventil, das einen Abgleich im Bereich von 150 bis 1050 l/h erlaubt. Die Bedienung des Ventils erfolgt über ein Handrad, wodurch der Durchfluss an die Anforderungen des jeweiligen Heiz- oder Kühlkreises angepasst werden kann. Der enthaltene Schmutzfänger schützt die Komponenten vor Ablagerungen und trägt zur Funktionsfähigkeit der Anlage bei.

Technische Daten

• Nenndurchmesser: DN 20
• Druckstufe: PN 16
• Durchflussbereich: 150 - 1050 l/h
• Material Gehäuse: Messing, entzinkungsbeständig (DZR)
• Material Kugeldichtung: Polytetrafluorethylen
• Material Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk
• Ausführung: gerade
• Gehäusekonstruktion: 3-teilig
• Volldurchgang: ja

Das Oventrop Flypass Set 1 bietet eine Lösung für den hydraulischen Abgleich. Mit einer Druckstufe von PN 16 und einem Durchflussbereich von 150 bis 1050 l/h eignet es sich für Regelungsaufgaben. Die Verarbeitung aus entzinkungsbeständigem Messing und die Montage ohne Spezialwerkzeug machen dieses Set zu einer Wahl für die Systemhydraulik.

Lieferumfang

• 1x Flypass 4TZ
• 1x Schmutzfänger
• 1x Cocon QTZ Regelventil
• 2x Einlegestück
