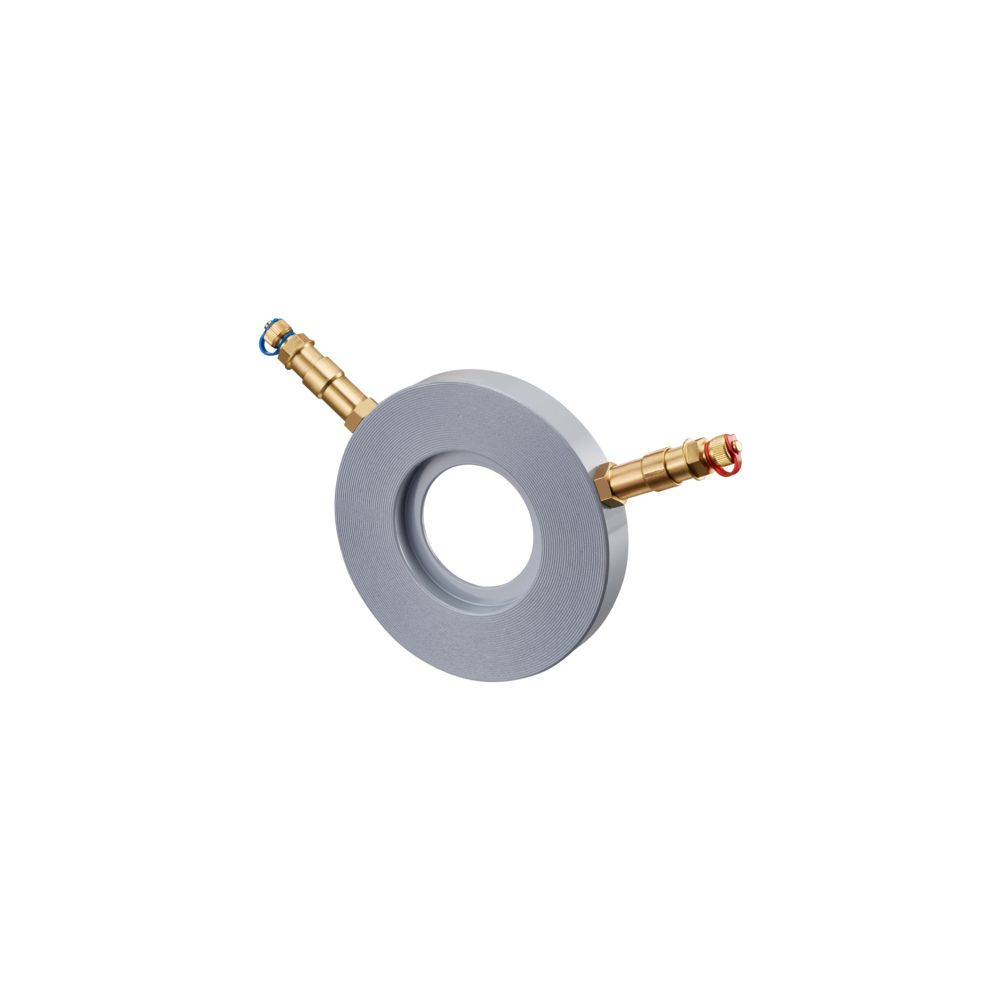

Oventrop Messblende mit 2 Messventilen DN 300 Zwischenflansch PN 16, Grauguss

Die Oventrop Messblende in der Nennweite DN 300 ist eine robuste Komponente für den hydraulischen Abgleich in Heizungsanlagen. Gefertigt aus Grauguss (GJL-250), ist sie für den Einsatz als Zwischenflansch-Armatur konzipiert und für einen Betriebsdruck von PN 16 ausgelegt. Die Messblende ermöglicht eine präzise Durchflussmessung und ist mit zwei bereits montierten Classic Messventilen ausgestattet, die über verlängerte Messnippel verfügen.

Welche Vorteile bietet die Messblende im Betrieb?

Die Messblende dient der exakten Erfassung von Volumenströmen in Heizungssystemen. Durch die Integration der zwei Classic Messventile ist eine zuverlässige Messung des Differenzdrucks möglich. Die Konstruktion als Zwischenflansch-Armatur nach EN 1092 ermöglicht eine unkomplizierte Montage zwischen bestehenden Flanschverbindungen. Da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist, lässt sich die Komponente effizient in Rohrleitungssysteme integrieren. Mit einem Kvs-Wert von 2400 bietet sie eine hohe Durchflusskapazität für anspruchsvolle hydraulische Anwendungen.

Für welche Einsatzbereiche ist die Armatur geeignet?

Diese Messblende ist speziell für den Einsatz in Heizungswasserkreisläufen optimiert. Aufgrund der Materialbeschaffenheit ist sie nicht für den Kontakt mit Leitungswasser oder warmem Trinkwasser vorgesehen. Die Armatur ist nicht für eine manuelle Bedienung oder motorische Steuerung ausgelegt, sondern fungiert als statisches Messelement zur Unterstützung eines optimalen hydraulischen Abgleichs.

Technische Daten

• Nenndurchmesser: DN 300
• Druckstufe: PN 16
• Kvs-Wert: 2400
• Werkstoff: Gusseisen GG 25 (GJL-250)
• Anschlussart: Zwischenflansch
• Messanschlüsse: 2x Classic Messventile mit verlängerten Messnippeln
• Eignung: Heizungswasser

Die Oventrop Messblende DN 300 stellt eine zuverlässige Lösung für die präzise Volumenstrommessung in Heizungsanlagen dar. Durch die Kombination aus langlebigem Grauguss, einem Kvs-Wert von 2400 und der einfachen Montage als Zwischenflansch-Armatur unterstützt sie den effizienten hydraulischen Abgleich. Die zwei integrierten Classic Messventile mit verlängerten Messnippeln ermöglichen eine komfortable Druckmessung und tragen somit zur Optimierung der Anlageneffizienz bei.
