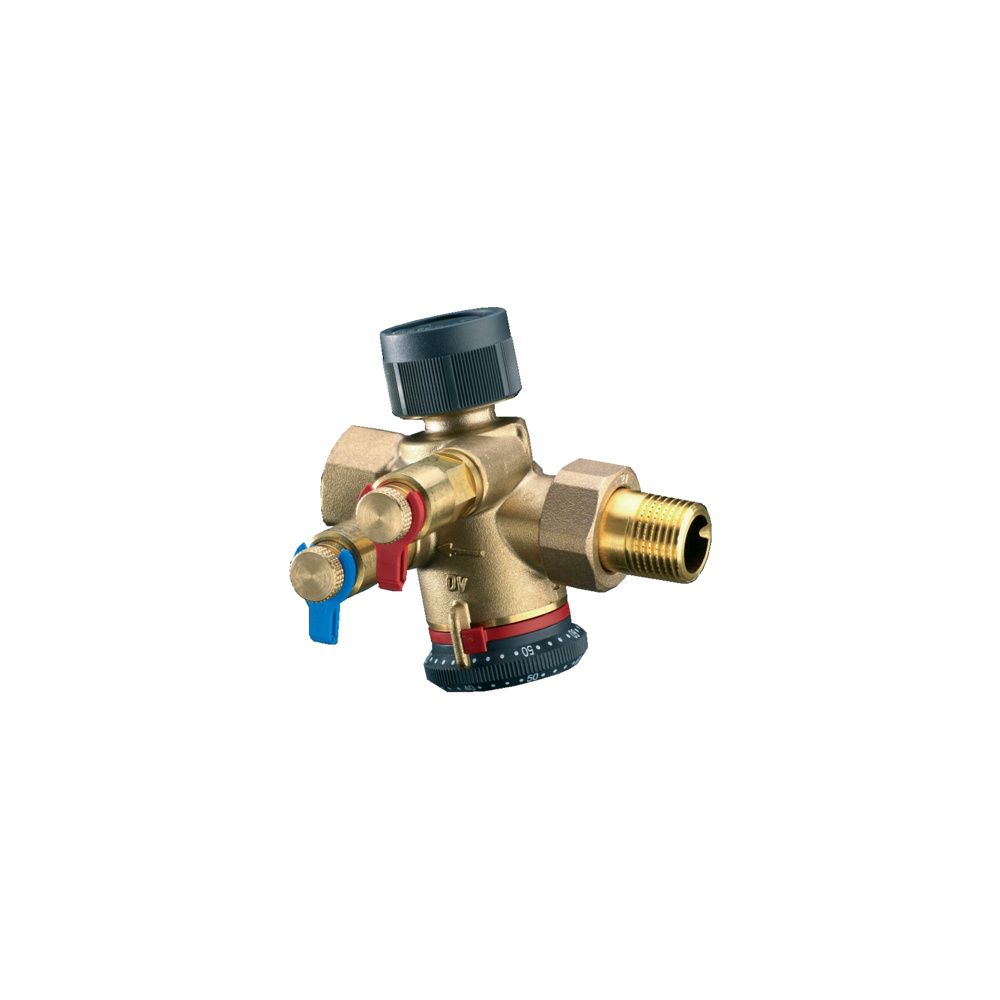

Oventrop Regulierventil Cocon QTZ mit Messventilen, DN 20 3/4" Innengewinde, 150-1050l/h

Das Oventrop Regulierventil Cocon QTZ ist ein kombiniertes Regel- und Regulierventil, das für den präzisen hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen konzipiert ist. Die Ventilkombination vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Mit einem Nenndurchmesser von DN 20 und einem Volumenstrom von 150 bis 1050 l/h eignet sich das aus entzinkungsbeständigem Messing gefertigte Ventil ideal für den Einsatz in Zentralheizungsanlagen, Fußbodenheizungen sowie bei Gebläsekonvektoren und Kühldecken.

Wie unterstützt das Cocon QTZ den hydraulischen Abgleich?

Das Ventil ermöglicht eine automatische Durchflussregelung, wodurch ein effizienter hydraulischer Abgleich im System sichergestellt wird. Durch die Kombination aus Durchflussregler und Regelventil kann der Durchfluss präzise auf den Bedarf abgestimmt werden. Dies trägt zur Optimierung der Energieeffizienz in Heiz- und Kühlsystemen bei. Die manuelle Sollwertvorgabe erlaubt dabei eine flexible Anpassung an die spezifischen Anforderungen der jeweiligen Anlage.

Welche Regelungsmöglichkeiten bietet das Ventil?

Das integrierte Regelventil ist für die Aufnahme von Stellantrieben, Temperaturreglern oder Handregulierköpfen vorbereitet. Der Anschluss erfolgt über ein standardisiertes M 30 x 1,5 Gewinde. Dadurch lässt sich das Ventil nahtlos in bestehende Regelungskonzepte integrieren, um beispielsweise die Raumtemperatur durch eine gezielte Veränderung des Durchflusses zu steuern. Die zwei montierten Classic Messventile erleichtern zudem die Überprüfung und Überwachung der Betriebsparameter direkt vor Ort.

Technische Daten

• Nenndurchmesser: DN 20
• Volumenstrom: 150-1050 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400 kPa
• Mediumtemperatur: -10 °C bis 120 °C
• Gehäusewerkstoff: Messing, entzinkungsbeständig (DZR)
• Anschluss: 3/4 Zoll Innengewinde
• Bauhöhe: 100 mm
• Länge: 106 mm

Das Oventrop Cocon QTZ überzeugt durch seine robuste Bauweise aus entzinkungsbeständigem Messing und seine vielseitigen Einsatzmöglichkeiten in geschlossenen Wasserkreisläufen. Mit einer Druckstufe von PN 16 und einem einstellbaren Volumenstrom von 150 bis 1050 l/h bietet es eine zuverlässige Lösung für den hydraulischen Abgleich. Die Kompatibilität mit gängigen Stellantrieben über den M 30 x 1,5 Anschluss macht es zu einer flexiblen Komponente für moderne Heiz- und Kühlsysteme.
