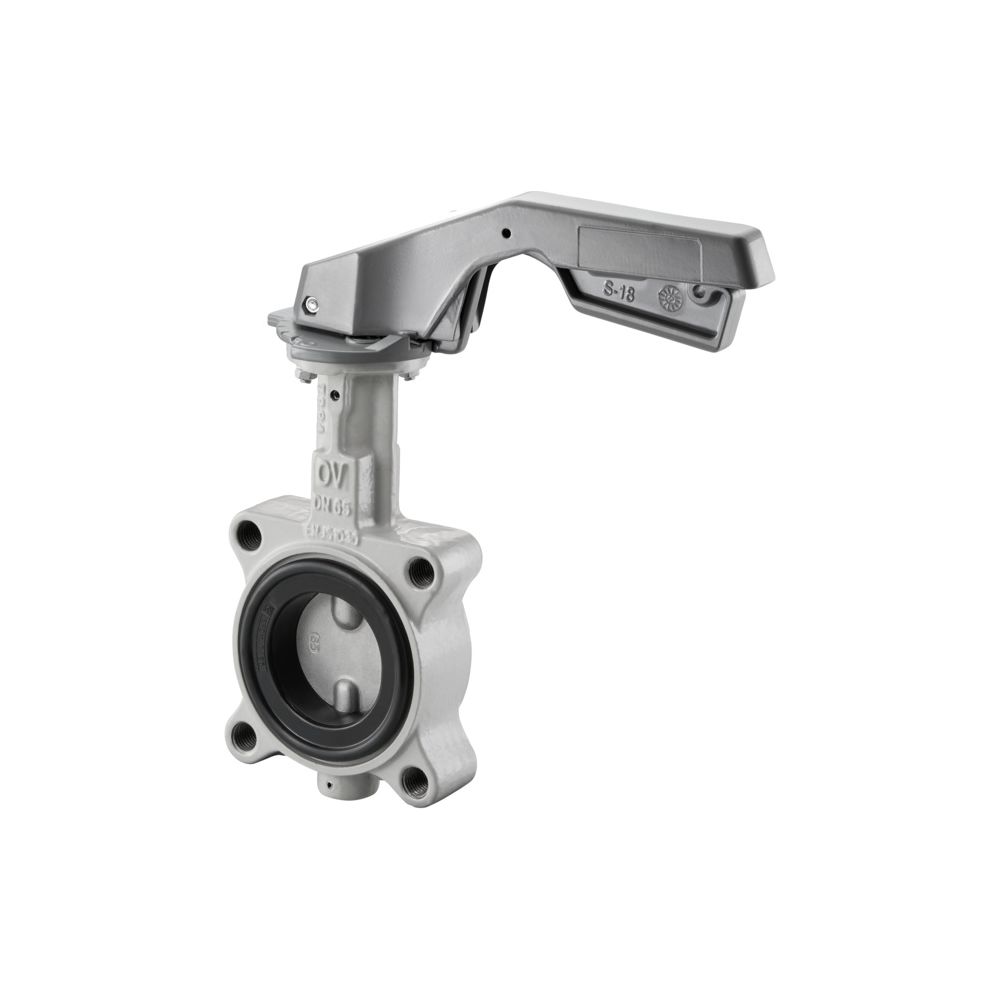

Oventrop Mittelflansch Absperrklappe mit Hebel PN 16 EPDM Dichtung, DN 80

Die Oventrop Mittelflansch-Absperrklappe mit Hebel in der Nennweite DN 80 ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Sie ist für den Einbau zwischen Flanschen gemäß DIN EN 1092-2 ausgelegt und zeichnet sich durch eine langlebige Konstruktion aus Sphäroguss sowie eine EPDM-Dichtung aus. Mit einem maximalen Betriebsdruck von 16 bar und einem Temperaturbereich von -20 °C bis +120 °C eignet sich diese Absperrklappe für vielfältige industrielle und gebäudetechnische Anwendungen.

Wie ist die Absperrklappe konstruiert?

Die Absperrklappe verfügt über ein Gehäuse aus Sphäroguss (EN-GJS-400-15), das für eine hohe Stabilität sorgt. Das zentrische Klappenblatt besteht aus rostfreiem Edelstahl, ebenso wie die Spindel, was eine zuverlässige Funktion im Betrieb unterstützt. Die EPDM-Dichtung ist fest im Gehäuse integriert und nicht austauschbar. Ein besonderes Merkmal ist der verlängerte Ansatz, der eine einfache Isolierung der Armatur ermöglicht. Die Bedienung erfolgt komfortabel über einen Hebel, der eine präzise Steuerung des Durchflusses erlaubt.

Wo lässt sich die Armatur einsetzen?

Die Absperrklappe ist für den Einbau zwischen zwei Flanschen konzipiert, die der Norm DIN EN 1092-2 entsprechen. Dank der Auslegung für PN 16 ist sie für entsprechende Druckverhältnisse in Rohrleitungssystemen geeignet. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist. Durch die hochwertige Materialwahl und die robuste Bauweise bietet die Armatur eine zuverlässige Lösung zur Absperrung von Medienströmen in verschiedenen hydraulischen Anlagen.

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe: PN 16
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Dichtungsmaterial: EPDM
• Betriebstemperatur: -20 °C bis +120 °C
• Max. Betriebsdruck: 16 bar
• Bedienung: Hebel
• Baulänge: 46
• Klappenentwurf: zentrisch

Die Oventrop Mittelflansch-Absperrklappe DN 80 überzeugt durch ihre solide Verarbeitung aus Sphäroguss und Edelstahl. Mit einer Druckfestigkeit von PN 16 und einem flexiblen Einsatzbereich bei Temperaturen von -20 °C bis +120 °C stellt sie eine effiziente Komponente für die Absperrung in Rohrleitungssystemen dar. Die einfache Handhabung mittels Hebel und der verlängerte Ansatz für eine problemlose Isolierung machen diese Armatur zu einer praxisgerechten Wahl für professionelle Installationen.
