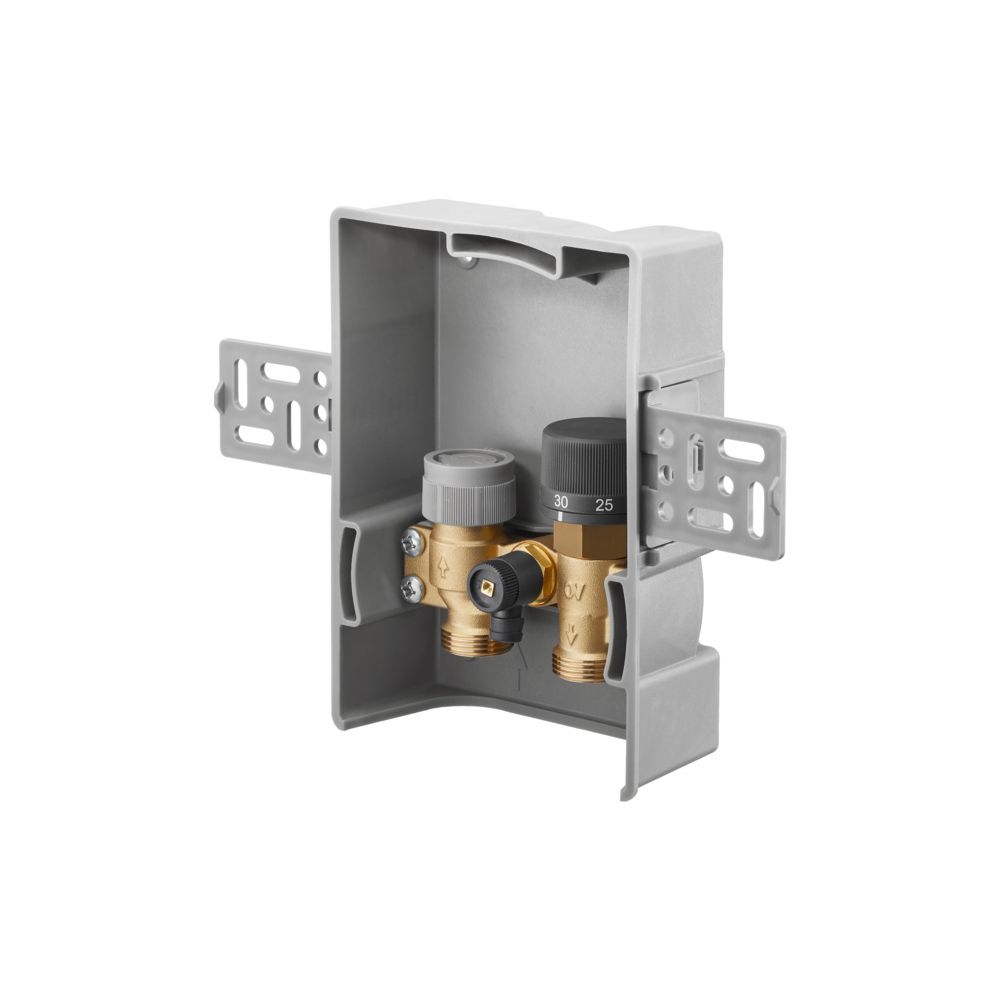

Oventrop Unibox TQ-RTL vario Thermostat RTL Q-Tech, ohne Abdeckung

Die Oventrop Unibox TQ-RTL vario ist eine Lösung zur kombinierten Raum- und Rücklauftemperaturregelung in Heizungsanlagen mit Radiatorbetrieb. Das Einbauset ermöglicht eine präzise Rücklauftemperaturbegrenzung und ist mit einem voreinstellbaren Thermostatventil der Q-Tech-Serie ausgestattet, das einen automatischen hydraulischen Abgleich unterstützt. Mit einer kompakten Bautiefe von 57 mm lässt sich das System flexibel in die Wand integrieren.

Wie unterstützt die Unibox den hydraulischen Abgleich?

Das Herzstück der Unibox TQ-RTL vario ist das voreinstellbare Thermostatventil mit dem Ventileinsatz QA. Durch diese technische Auslegung wird ein automatischer hydraulischer Abgleich ermöglicht, der zu einer optimierten Wärmeverteilung im Heizsystem beiträgt. Die Regelung der Rücklauftemperatur erfolgt verdeckt. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist.

Welche technischen Rahmenbedingungen gelten für den Betrieb?

Die Unibox ist für einen maximalen Betriebsdruck von 10 bar (PN 10) ausgelegt und deckt einen Betriebstemperaturbereich von 2 °C bis 100 °C ab. Der Sollwertbereich für die Rücklauftemperatur liegt zwischen 20 °C und 40 °C. Der Anschluss an das Rohrleitungssystem erfolgt über ein G 3/4 Ventil, das für die Verwendung mit Oventrop Klemmringverschraubungen vorgesehen ist. Die Raumtemperaturregelung erfolgt in Abhängigkeit vom jeweils eingesetzten Regler.

Technische Daten

• Bautiefe: 57 mm
• Max. Betriebsdruck: 10 bar
• Betriebstemperatur: 2 °C bis 100 °C
• Sollwertbereich Rücklauftemperatur: 20 °C bis 40 °C
• Rohrleitungsanschluss: G 3/4

Die Oventrop Unibox TQ-RTL vario bietet eine Basis für die effiziente Steuerung von Heizkreisen. Durch die Kombination aus voreinstellbarem Q-Tech-Ventil für den automatischen hydraulischen Abgleich und der präzisen Rücklauftemperaturbegrenzung im Bereich von 20 °C bis 40 °C sorgt das System für einen optimierten Anlagenbetrieb. Mit einer Bautiefe von 57 mm und einer Druckfestigkeit bis 10 bar ist sie eine robuste Wahl für den kombinierten Einsatz in Radiatorheizungen.
