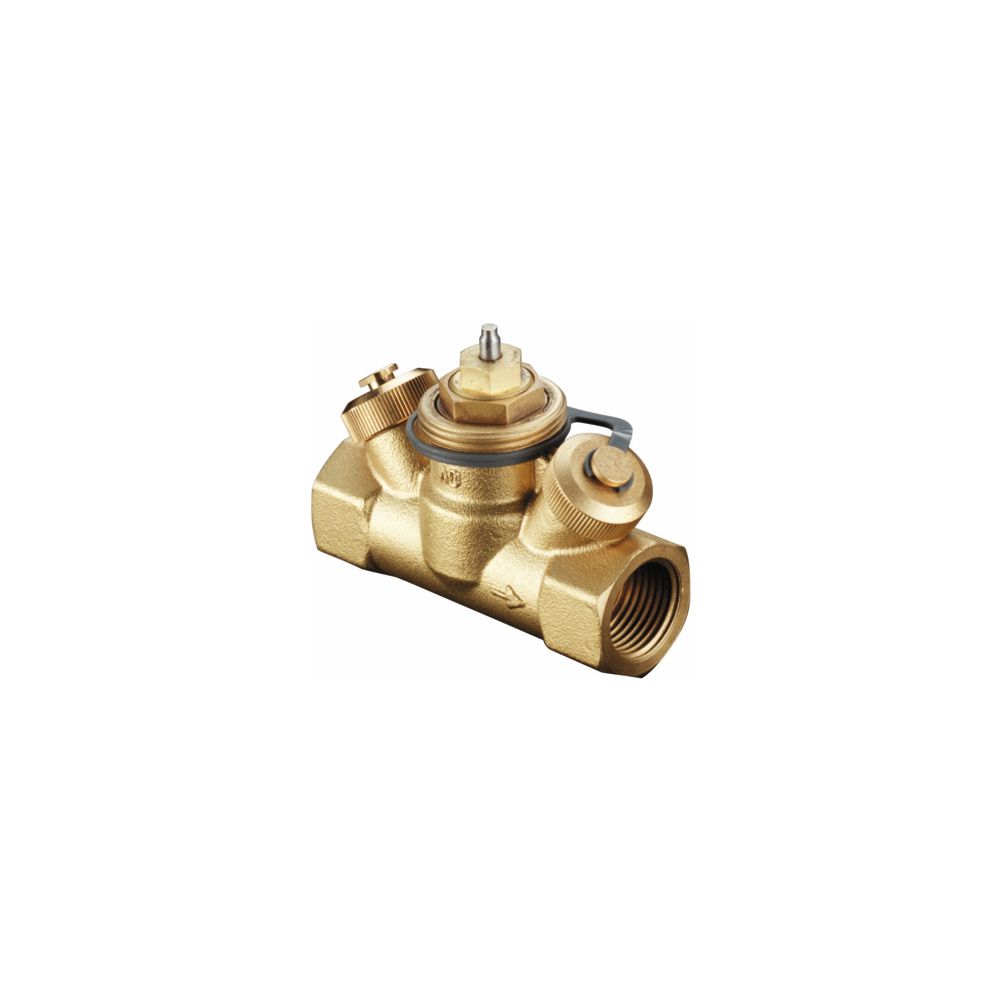

Oventrop Hycocon HT Regelventil DN 20 3/4" Innengewinde, mit Mess- und Entleerungsventil, Messing

Das Oventrop Hycocon HT Regelventil DN 20 ist eine leistungsstarke Armatur für den hydraulischen Abgleich in Warmwasserzentralheizungsanlagen und Kühlanlagen. Das aus entzinkungsbeständigem Messing gefertigte Ventil zeichnet sich durch einen hohen Durchfluss aus und ist für den flexiblen Einsatz im Vorlauf oder Rücklauf konzipiert. Mit einem universellen M 30 x 1,5 Oberteilanschluss ausgestattet, lässt sich das Ventil einfach mit thermostatischen oder elektrischen Antrieben kombinieren, um eine präzise Regelung zu ermöglichen.

Wie erfolgt der hydraulische Abgleich?

Der hydraulische Abgleich der Strangleitungen untereinander wird durch eine Voreinstellung am Ventil realisiert. Dies stellt sicher, dass die Durchflussmengen in den jeweiligen Anlagenteilen optimal aufeinander abgestimmt sind. Zur exakten Bestimmung des Durchflusses verfügt das Hycocon HT über zwei montierte Mess- und Entleerventile, die eine Messung mittels Differenzdruckverfahren erlauben. Vor der Inbetriebnahme ist eine gründliche Spülung der Rohrleitung erforderlich, wobei der Einbau eines Schmutzfängers empfohlen wird, um die Funktionalität langfristig zu sichern.

Welche Anschlussmöglichkeiten bietet das Ventil?

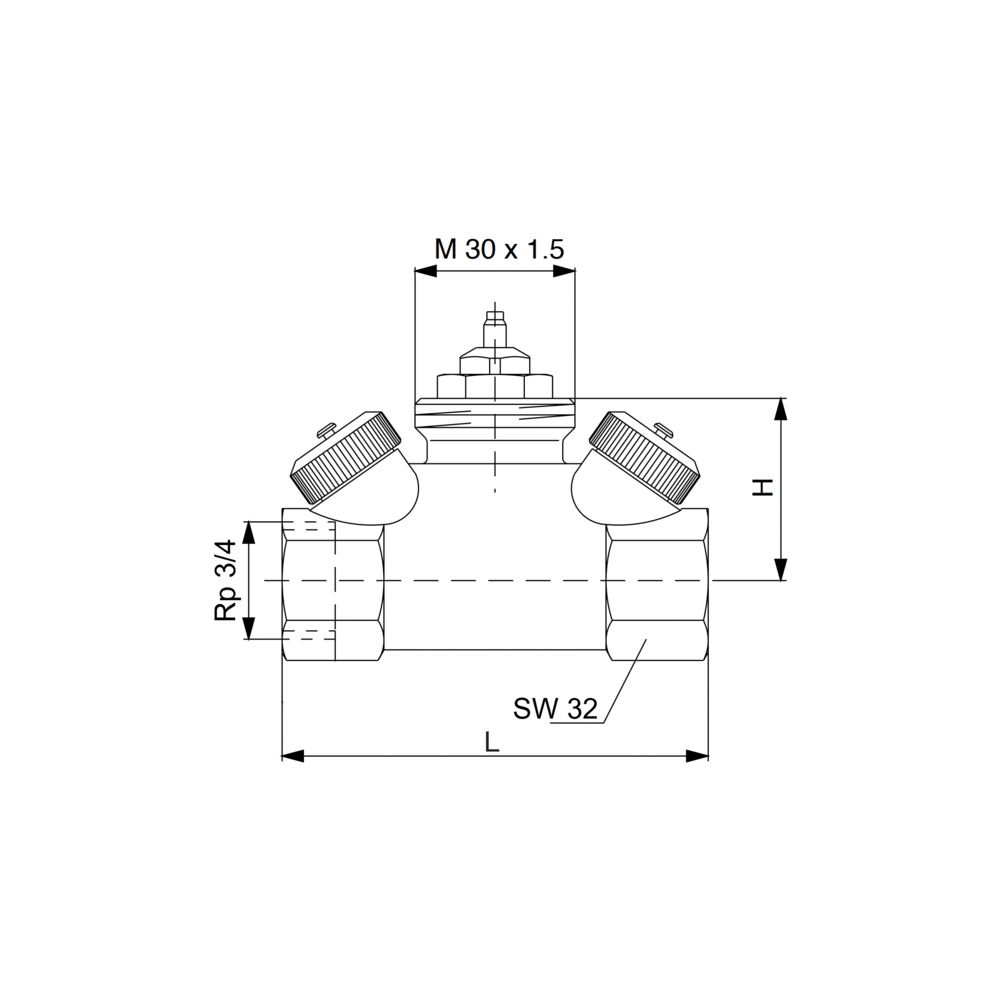

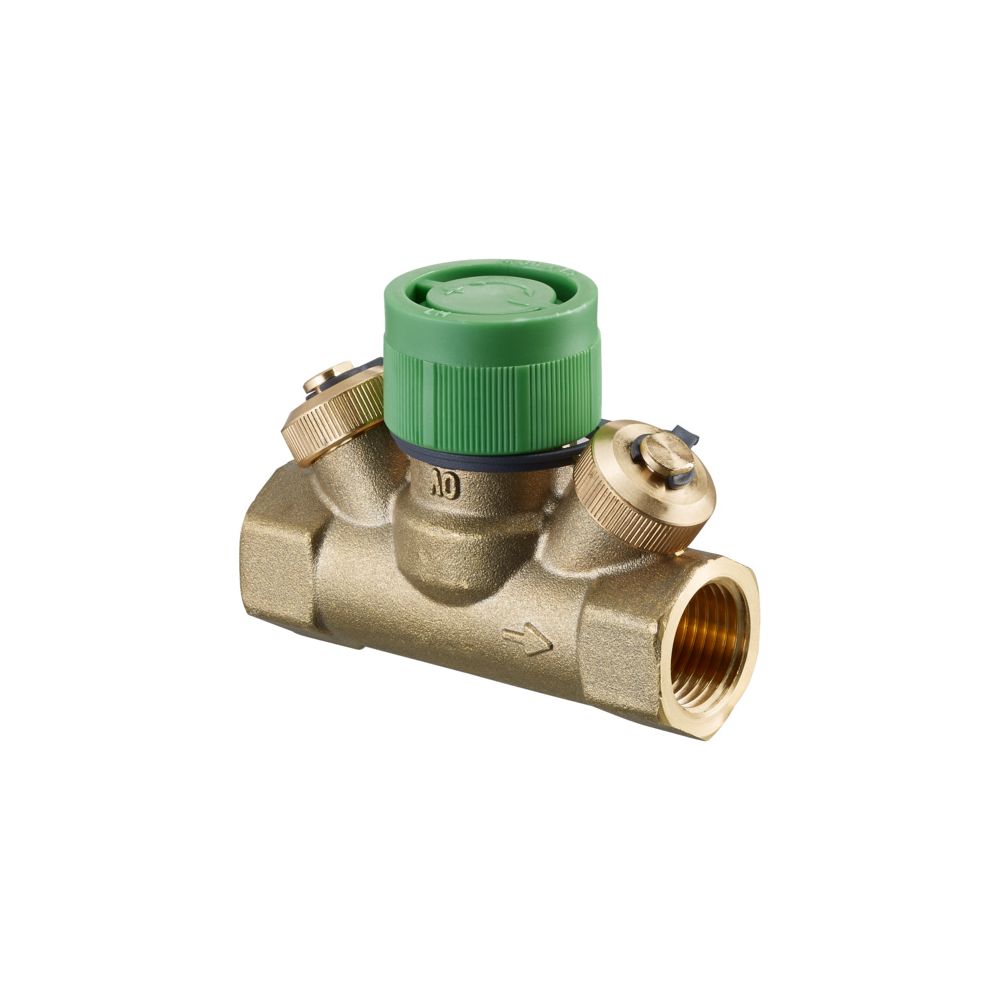

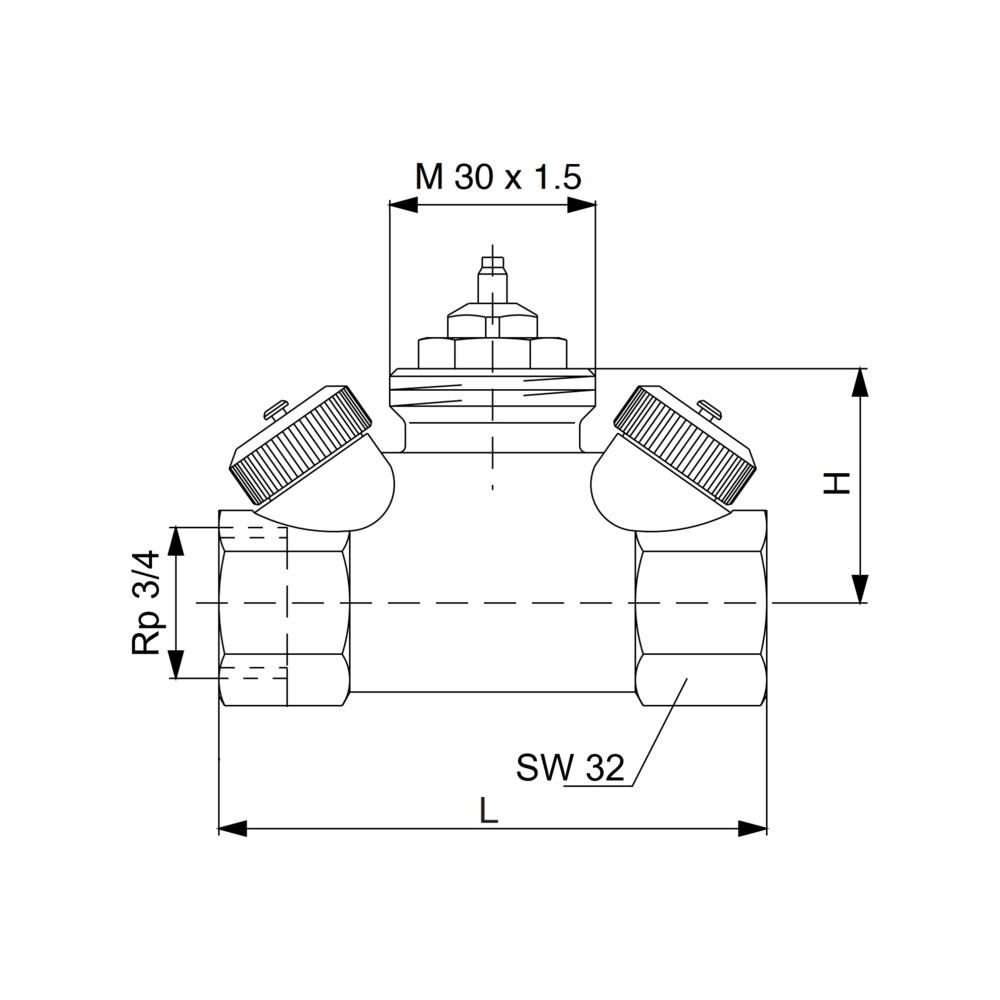

Das Regelventil ist in Geradsitz-Bauform ausgeführt und verfügt über ein Rp 3/4 Innengewinde. Der M 30 x 1,5 Anschluss am Oberteil bietet eine hohe Kompatibilität für die Nachrüstung mit Stellantrieben oder Thermostatköpfen. Während der Bauphase kann das Ventil über die beiliegende Schraubkappe betätigt werden. Für eine dauerhafte Absperrung ist jedoch eine metallische Verschlusskappe am Ventilausgang zu verwenden, da die Schraubkappe nicht für diesen Zweck gegen die Atmosphäre ausgelegt ist.

Technische Daten

• Nennweite: DN 20
• Anschluss: Rp 3/4 Innengewinde
• Druckstufe: PN 16
• Kvs-Wert: 2,7
• Betriebstemperatur: -10 °C bis 120 °C
• Max. Differenzdruck: 5 bar
• Regelhub: 3 mm
• Gehäusewerkstoff: Entzinkungsbeständiges Messing
• Anschluss Stellantrieb: M 30 x 1,5

Das Oventrop Hycocon HT Regelventil bietet eine zuverlässige Lösung für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Durch die Kombination aus hoher Durchflusskapazität, einem Kvs-Wert von 2,7 und der flexiblen Einsetzbarkeit im Vor- oder Rücklauf unterstützt es einen effizienten Anlagenbetrieb. Die robuste Konstruktion aus entzinkungsbeständigem Messing sowie die integrierte Mess- und Entleerungstechnik machen es zu einer langlebigen Komponente für professionelle Installationen bei einem maximalen Differenzdruck von 5 bar.
