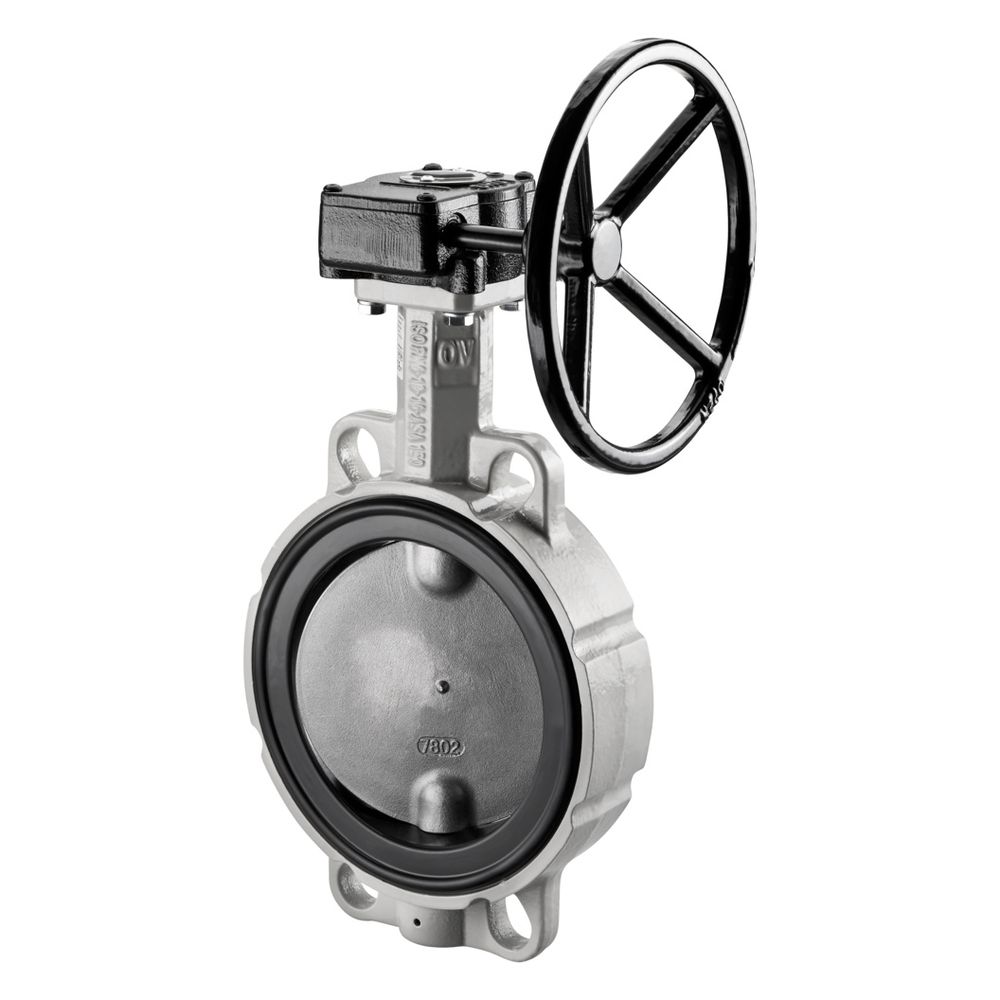

Oventrop Zwischenbau Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 150

Die Oventrop Zwischenbau-Absperrklappe mit Getriebe in der Nennweite DN 150 ist eine robuste Lösung für den Einsatz in Rohrleitungssystemen. Sie ist für den Einbau zwischen Flanschen nach DIN EN 1092-2 ausgelegt und eignet sich für Druckstufen bis PN 16. Dank der hochwertigen Materialkombination aus Sphäroguss und Edelstahl sowie der EPDM-Dichtung bietet das Ventil eine zuverlässige Absperrfunktion in einem Temperaturbereich von -20 °C bis +120 °C.

Wie ist die Absperrklappe konstruiert?

Die Absperrklappe zeichnet sich durch eine zentrische Bauweise aus. Das Gehäuse besteht aus widerstandsfähigem Sphäroguss (EN-GJS-400-15), während die Scheibe aus Edelstahl (AISI316) und die Spindel aus Edelstahl (AISI420) gefertigt sind. Ein besonderes Merkmal ist der verlängerte Ansatz, der eine einfache Isolierung des Ventils ermöglicht. Die Bedienung erfolgt komfortabel über ein Handrad mit einem Durchmesser von 200 mm, das durch die integrierte Getriebeübersetzung eine präzise Steuerung des Durchflusses unterstützt.

Wo lässt sich das Ventil einsetzen?

Das Bauteil ist für den Einbau zwischen zwei Flanschen konzipiert, die den Normen PN 6, PN 10 oder PN 16 entsprechen. Mit einem maximalen Betriebsdruck von 16 bar deckt die Klappe vielfältige Anforderungen in hydraulischen Systemen ab. Die EPDM-Dichtung sorgt für eine dauerhafte Abdichtung. Da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug für die Montage erforderlich ist, lässt sich die Absperrklappe effizient in bestehende Anlagen integrieren.

Technische Daten

• Nenndurchmesser: DN 150
• Druckstufe: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Material Scheibe: Edelstahl (AISI316)
• Material Spindel: Edelstahl (AISI420)
• Dichtungsmaterial: EPDM
• Bedienung: Handrad (200 mm Durchmesser)
• Baulänge: 56 mm
• Rohraußendurchmesser: 212 mm

Die Oventrop Absperrklappe überzeugt durch ihre langlebige Konstruktion aus Sphäroguss und Edelstahl. Mit einer Nennweite von DN 150 und einer Druckfestigkeit von PN 16 ist sie für anspruchsvolle hydraulische Anwendungen ausgelegt. Der verlängerte Ansatz zur Isolierung und die einfache Handhabung über das Getriebe-Handrad machen sie zu einer effizienten Wahl für den professionellen Einsatz in Rohrleitungssystemen bei Temperaturen bis zu 120 °C.
