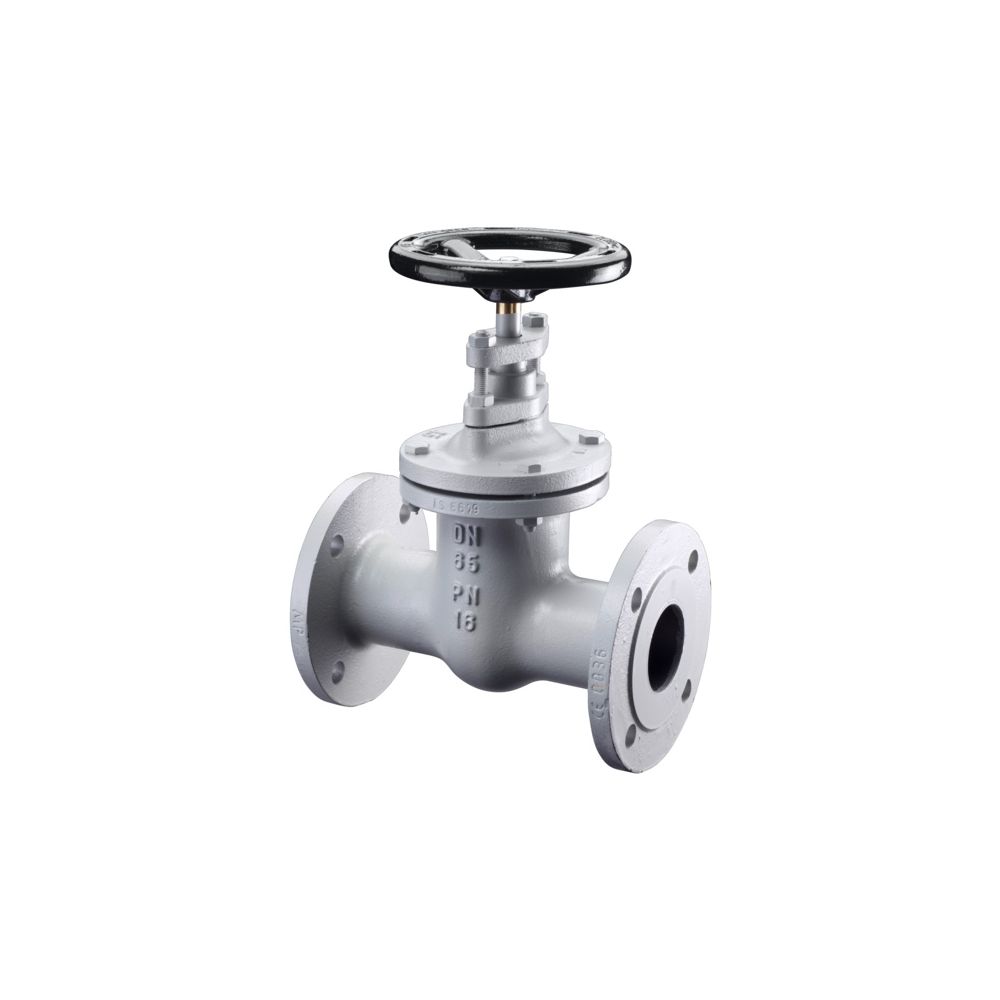

Oventrop Hygate AF Flanschenschieber DN 200 PN 16 Flansche nach DIN EN 1092-2

Der Oventrop Hygate AFC Flanschenschieber in der Nennweite DN 200 ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Ausgelegt für eine Druckstufe von PN 16, ermöglicht dieser Schieber eine zuverlässige Absperrung in Vorlauf- oder Rücklaufleitungen. Gefertigt aus Grauguss, eignet sich das Modell für den Betrieb mit Wasser sowie Wasser-Glykolgemischen in einem Temperaturbereich von -10 °C bis 120 °C.

Welche Eigenschaften zeichnen den Hygate AFC aus?

Der Flanschenschieber überzeugt durch eine solide Konstruktion und die manuelle Bedienung mittels Handrad. Die Anschlüsse entsprechen der Norm DIN EN 1092-2, was eine standardisierte Integration in Rohrleitungssysteme sicherstellt. Mit einem Kvs-Wert von 2880 bietet die Armatur eine hohe Durchflusskapazität. Das Gehäuse aus Grauguss (GJL-250) ist beschichtet, um eine langlebige Beständigkeit im Anlagenbetrieb zu unterstützen. Für die Installation sind keine speziellen Werkzeuge erforderlich.

Wie erfolgt die Installation?

Die Montage des Schiebers erfolgt über die genormten Flanschanschlüsse. Dank der Bauweise ist der Einbau sowohl im Vorlauf als auch im Rücklauf möglich. Das geschraubte Kopfstück erleichtert die Integration in industrielle oder gebäudetechnische Anlagen. Die Armatur ist für den dauerhaften Einsatz unter den spezifizierten Druck- und Temperaturbedingungen konzipiert und bietet eine zuverlässige Absperrfunktion.

Technische Daten

• Nennweite: DN 200
• Druckstufe: PN 16
• Kvs-Wert: 2880
• Gehäusewerkstoff: Grauguss (GJL-250)
• Mediumtemperatur: -10 °C bis 120 °C
• Anschlussart: Flansch nach DIN EN 1092-2
• Bedienung: Handrad
• Einbauort: Vorlauf oder Rücklauf

Der Oventrop Hygate AFC Flanschenschieber DN 200 stellt eine leistungsfähige Lösung für die präzise Absperrung in Hydrauliksystemen dar. Mit seiner robusten Ausführung aus Grauguss, einem Kvs-Wert von 2880 und der Eignung für Betriebstemperaturen bis 120 °C bei PN 16, bietet er eine hohe Betriebssicherheit. Die einfache manuelle Bedienung über das Handrad und die normgerechten Flanschanschlüsse machen ihn zu einer effizienten Wahl für den professionellen Einsatz in Vorlauf- und Rücklaufleitungen.
