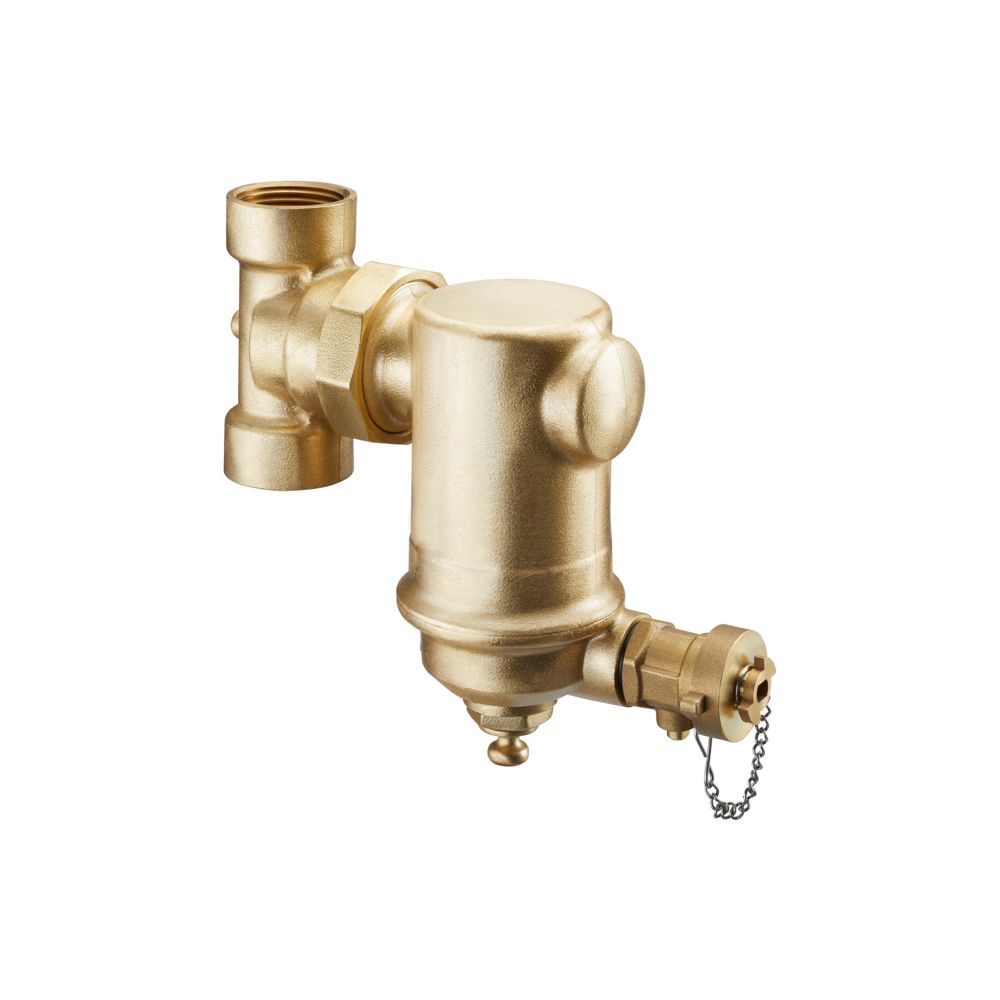

Oventrop Schlammabscheider DN 25 PN 16 vertikale Einbaulage, mit Magnetitabscheider

Der Oventrop Schlammabscheider DN 25 PN 16 ist eine Lösung zur kontinuierlichen Entfernung kleinster Schmutzpartikel aus Zentralheizungs- und Kühlanlagen. Durch seine Konstruktion für die vertikale Einbaulage eignet er sich für geschlossene Kreisläufe, in denen Wasser oder Wasser-Glykol-Gemische gemäß VDI 2035 oder ÖNORM 5195 zum Einsatz kommen. Das Gerät zeichnet sich durch einen geringen Durchflusswiderstand aus und ermöglicht eine Wartung ohne Betriebsunterbrechung.

Wie arbeitet der Schlammabscheider von Oventrop?

Das Wirkprinzip basiert auf einer Kombination aus mechanischer Schmutzabscheidung und magnetischer Trennung. Ein starker Magnet hält magnetische Partikel wie Magnetit zuverlässig fest. Sobald der Magnet aus der Halterung gezogen wird, lösen sich die Partikel und sinken in den Sumpf des Abscheiders. Von dort aus lassen sie sich über einen Kugelhahn ausspülen, ohne dass der laufende Betrieb der Anlage unterbrochen werden muss. Dies sorgt für eine saubere Hydraulik und schützt die Komponenten des Systems vor Ablagerungen.

Welche Vorteile bietet die Installation?

Die Installation des Schlammabscheiders ist unkompliziert und erfordert keine spezielle Verarbeitungstechnik oder den Einsatz von Spezialwerkzeugen. Mit einem Nenndurchmesser von DN 25 und einer Druckstufe von PN 16 ist das aus Messing gefertigte Bauteil für den Einsatz in hydraulischen Systemen ausgelegt. Die unbehandelte Oberfläche unterstreicht die Verarbeitungsqualität. Durch die kontinuierliche Reinigung wird die Effizienz der Heiz- oder Kühlanlage aufrechterhalten, da der Durchflusswiderstand auch bei längerer Betriebsdauer nicht wesentlich ansteigt.

Technische Daten

• Nenndurchmesser: DN 25
• Druckstufe: PN 16
• Einbaulage: Vertikal
• Baulänge: 84
• Wirkprinzip: Magnet
• Material: Messing
• Durchflussleistung: 2
• Systemeignung: Geschlossene Heiz- und Kühlsysteme

Der Oventrop Schlammabscheider DN 25 PN 16 überzeugt durch die Trennung von Schmutzpartikeln und Magnetit in geschlossenen Systemen. Dank der vertikalen Einbaulage und der wartungsfreundlichen Ausspülfunktion über den Kugelhahn bleibt die Anlage effizient. Mit einer Druckstufe von PN 16 und einer Baulänge von 84 stellt er eine Komponente für eine optimierte Hydraulik in Heiz- und Kühlanlagen dar.
