Beschreibung

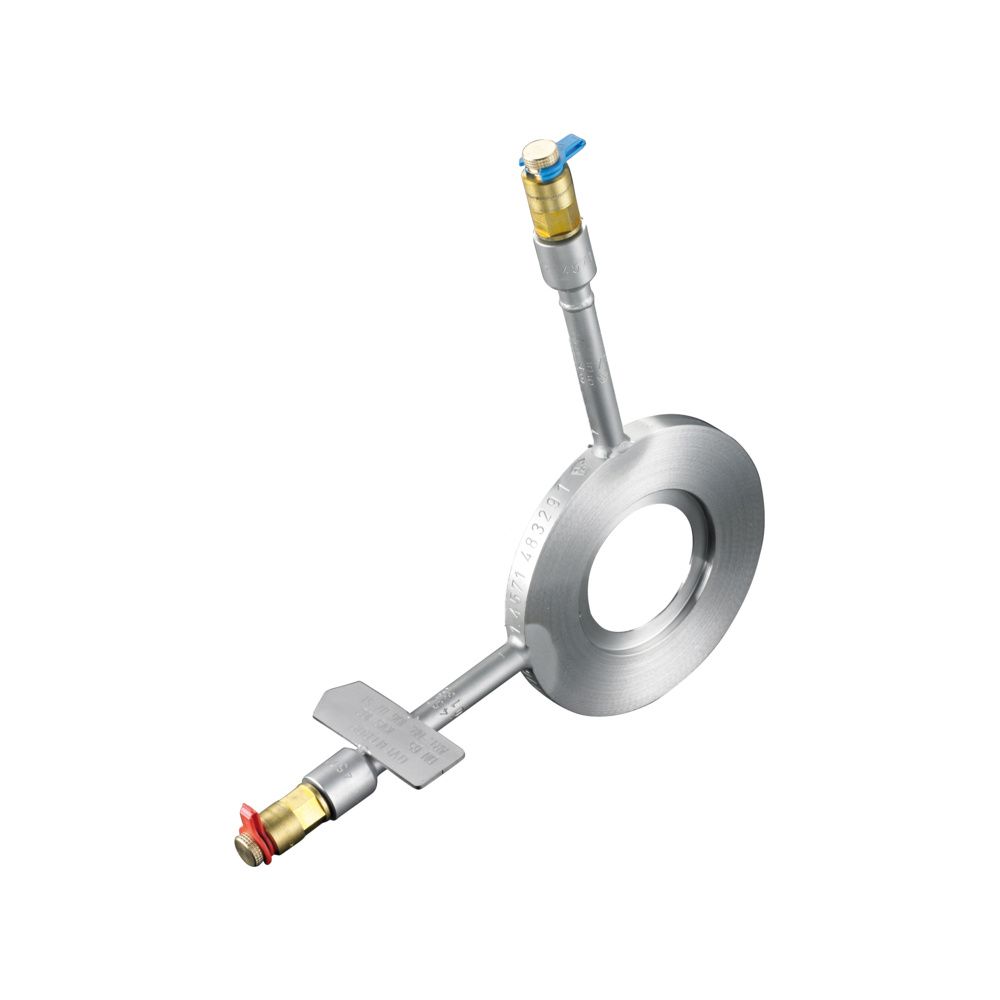

Oventrop Messblende mit 2 Messventilen DN 200 Zwischenflansch PN 16, Stahl
Die Oventrop Messblende in der Nennweite DN 200 dient dem hydraulischen Abgleich in Heizungsanlagen. Als Zwischenflansch-Ausführung konzipiert, ermöglicht sie die Durchflussmessung in Systemen mit einem Nenndruck von PN 16. Die Konstruktion besteht aus Edelstahl 316 Ti (1.4571).
Wie ist die Messblende konstruiert?
Die Messblende ist für den Einbau zwischen Flansche nach EN 1092 ausgelegt. Zur Erfassung der Messwerte ist das Bauteil mit zwei verlängerten Messventilen ausgestattet, die auf der Nadel-Technik basieren. Diese Ventile bestehen aus nichtrostendem Stahl. Die Messblende ist für den Einsatz in Heizungswasser vorgesehen.
Welche Eigenschaften bietet die Installation?
Die Montage der Messblende erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeug. Durch die Auslegung als Zwischenflansch-Armatur lässt sie sich in Rohrleitungssysteme integrieren. Mit einem Kvs-Wert von 780 bietet die Armatur eine hydraulische Charakteristik für die Einregulierung von Heizungsanlagen. Die Konstruktion verzichtet auf Zusatzfunktionen wie Entleerungsventile oder motorische Antriebe.
Technische Daten
- Nenndurchmesser: DN 200
- Druckstufe: PN 16
- Kvs-Wert: 780
- Werkstoff: Edelstahl 316 Ti (1.4571)
- Anschlussart: Zwischenflansch
- Messventile: 2x verlängert mit Nadel-Technik
- Eignung: Heizungswasser
Die Oventrop Messblende DN 200 ermöglicht den hydraulischen Abgleich. Durch die Kombination aus Edelstahl 316 Ti und der Nadel-Technik der zwei verlängerten Messventile erfolgt die Durchflussmessung bei einem Nenndruck von PN 16. Die Montage als Zwischenflansch-Armatur und der Kvs-Wert von 780 unterstützen die hydraulische Einregulierung in Heizungsinstallationen.
Technische Daten
| Hersteller-Warengruppe | Hydraulik |
| Hersteller-Produktgruppe | Armat.f.d.Hydraul.Abgleic |
| Hersteller-Artikelnummer | 1060756 |
| Hersteller | Oventrop |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | OVENTROP-1060756 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4026755125405 |
| Geeignet für Handbedienung | nein |
| Geeignet für Heizungswasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gewicht | 3,057 kg |
| Kvs-Wert | 780 |
| Mit Entleerungsventil | nein |
| Mit Impulsleitungsanschluss | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messanschluss | nein |
| Mit Messnippel | ja |
| Mit Standanzeiger | nein |
| Mit Thermometer | nein |
| Mit verlängerten Messnippeln | ja |
| Motorgesteuert | nein |
| Nenndurchmesser | DN 200 |
| Oberflächenschutz | unbehandelt |
| Thermostatisch | nein |
| Werkstoffgüte | Edelstahl 316 Ti (1.4571) |
| WEEE-Nr. | 58807514 |
