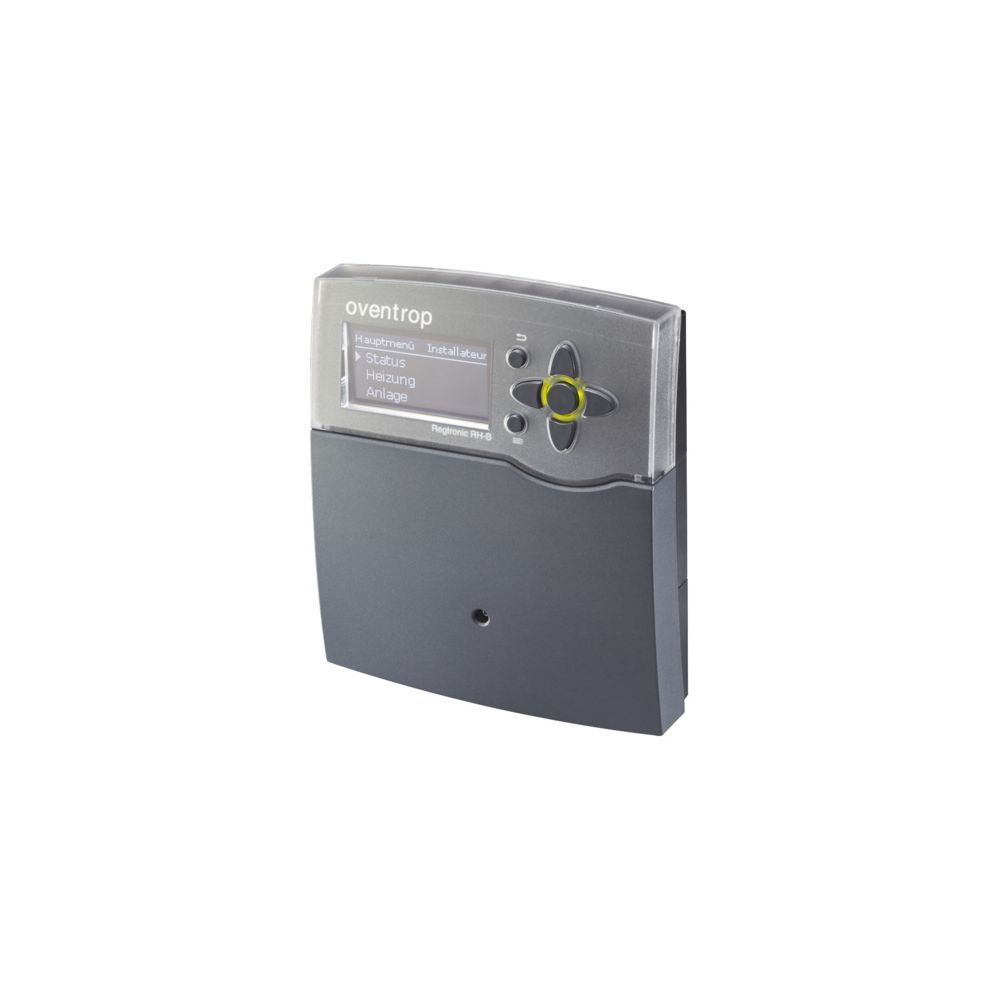

Oventrop Heizkreisregler Regtronic R mit 1 Außenfühler und 3 weiteren Fühlern

Der Oventrop Heizkreisregler Regtronic RH ist ein witterungsgeführter Regler zur Wandmontage, der die Heizungsvorlauftemperatur über die Anforderung eines Wärmeerzeugers oder Mischers steuert. Das System unterstützt einen gemischten sowie einen ungemischten Heizkreis inklusive Wärmeanforderung. Die Zustandsvisualisierung erfolgt über ein integriertes Vollgrafik-Display, das eine übersichtliche Bedienung ermöglicht.

Welche Funktionen bietet der Regtronic RH?

Der Regler ist für die effiziente Steuerung von Heizsystemen konzipiert und lässt sich bei Bedarf durch das Modul Regtronic EM erweitern. Zur umfassenden Überwachung verfügt das Gerät über eine S-Bus-Schnittstelle zur Anbindung an einen Datenlogger sowie einen SD-Kartenslot für die Datenaufzeichnung. Die Hardware ist mit acht Sensoreingängen für PT1000, KTY, Schalter oder Fernversteller sowie zwei Eingängen für elektronische VFD-Volumenstromsensoren ausgestattet, was eine präzise Erfassung von Volumenstrom und Temperatur ermöglicht.

Wie erfolgt die Ansteuerung der Komponenten?

Für die Ansteuerung von Pumpen und weiteren Komponenten stehen drei drehzahlgeregelte Halbleiterrelais sowie zwei Standardrelais zur Verfügung. Ein potentialfreies Kleinspannungsrelais ergänzt die Anschlussmöglichkeiten. Die zwei PWM-Ausgänge ermöglichen eine drehzahlgeregelte Ansteuerung von Hocheffizienzpumpen und lassen sich flexibel auf eine 0 bis 10 V-Signalausgabe umschalten, wodurch eine hohe Kompatibilität mit verschiedenen Pumpentypen sichergestellt wird.

Technische Daten

• Regelungsart: Witterungsgeführt
• Heizkreise: 1 gemischter, 1 ungemischter
• Sensoreingänge: 8 (PT1000, KTY, Schalter, Fernversteller)
• Volumenstromsensoreingänge: 2 (VFD)
• Halbleiterrelais: 3 (drehzahlgeregelt)
• Standardrelais: 2
• Kleinspannungsrelais: 1 (potentialfrei)
• PWM-Ausgänge: 2 (umschaltbar auf 0-10 V)
• Schnittstellen: S-Bus, SD-Kartenslot
• Montageart: Wandmontage

Der Oventrop Regtronic RH überzeugt durch seine vielseitigen Anschlussmöglichkeiten und die präzise witterungsgeführte Regelung der Vorlauftemperatur. Durch die Kombination aus acht Sensoreingängen, drei drehzahlgeregelten Halbleiterrelais und zwei umschaltbaren PWM-Ausgängen für Hocheffizienzpumpen bietet der Regler eine leistungsstarke Basis für die effiziente Steuerung von Heizkreisen. Die einfache Wandmontage und die übersichtliche Darstellung über das Vollgrafik-Display erleichtern die Inbetriebnahme und Überwachung der Heizungsanlage.

Lieferumfang

• 1x Oventrop Heizkreisregler Regtronic RH
• 1x Außenfühler
• 3x Fühler
