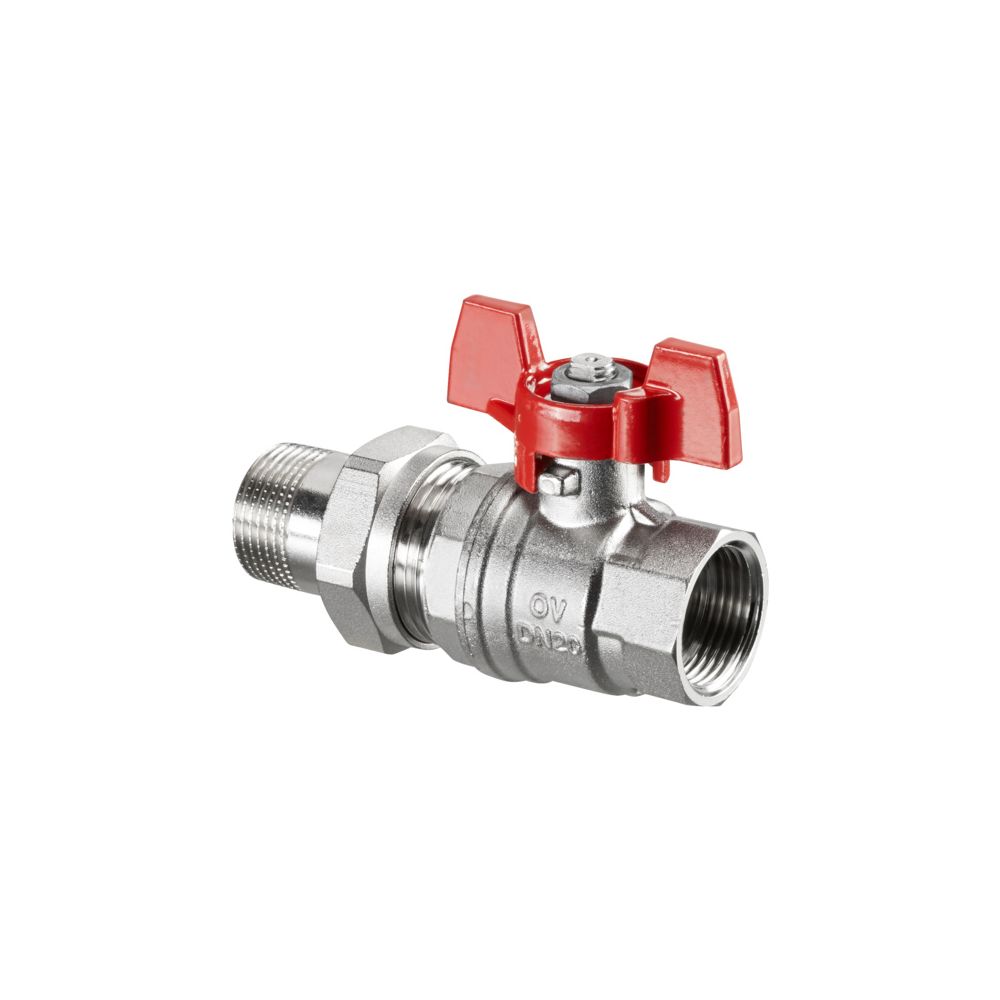

Oventrop Optiba Kugelhahn Flügelgriff DN 15, 1/2" Innengewinde, Verschraubung mit Außengewinde, PN 16, Messing, 1075804

Der Oventrop Optibal Kugelhahn mit Flügelgriff ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Mit seinem vollen Durchgang und der hochwertigen Verarbeitung aus entzinkungsbeständigem Messing eignet sich das Modell für zuverlässige Absperrfunktionen in Rohrleitungsnetzen. Die Kombination aus einem Innengewinde und einer konisch dichtenden Verschraubung mit Außengewinde ermöglicht eine flexible Installation in verschiedenen Anlagenkonfigurationen.

Welche Konstruktionsmerkmale zeichnen den Optibal Kugelhahn aus?

Der Kugelhahn ist als zweiteilige Gehäusekonstruktion ausgeführt und besteht aus vernickeltem Messing. Die innenliegende Kugel ist verchromt, was in Verbindung mit den Dichtschalen aus Polytetrafluorethylen (PTFE) für eine leichtgängige Bedienung sorgt. Die Spindelabdichtung erfolgt über Fluorkautschuk (FPM/FKM), was die Dichtigkeit der Armatur unterstützt. Die Bedienung erfolgt manuell über einen stabilen Flügelgriff aus Metall, der eine präzise Steuerung des Durchflusses ermöglicht.

Wie erfolgt die Installation des Kugelhahns?

Die Armatur ist für eine einfache Montage konzipiert und erfordert keine speziellen Werkzeuge. Durch die Ausführung mit einem Innengewinde auf der einen Seite und einer konisch dichtenden Verschraubung mit Außengewinde auf der anderen Seite lässt sich der Kugelhahn direkt in bestehende Rohrleitungen integrieren. Die Nenndurchmesser von DN 15 auf beiden Seiten ermöglichen eine passgenaue Verbindung in Standard-Installationen.

Technische Daten

• Nenndurchmesser: DN 15
• Druckstufe: PN 16
• Gehäusematerial: Messing, entzinkungsbeständig (DZR)
• Kugelmaterial: Messing, verchromt
• Dichtungsmaterial: Polytetrafluorethylen (PTFE)
• Spindeldichtung: Fluorkautschuk (FPM/FKM)
• Durchgang: Volldurchgang
• Bedienung: Flügelgriff aus Metall
• Handgriffhöhe: 43 mm
• Handgrifflänge: 50 mm

Der Oventrop Optibal Kugelhahn überzeugt durch seine solide Bauweise und die Verwendung langlebiger Materialien wie entzinkungsbeständigem Messing und PTFE-Dichtungen. Mit einem Nenndurchmesser von DN 15 und einer Druckstufe von PN 16 bietet er eine zuverlässige Lösung für die Absperrung in hydraulischen Systemen. Die Kombination aus vollem Durchgang und der praktischen Verschraubung mit Außengewinde sowie Innengewinde erleichtert die Montage und sorgt für eine dauerhaft dichte Verbindung im Betrieb.
