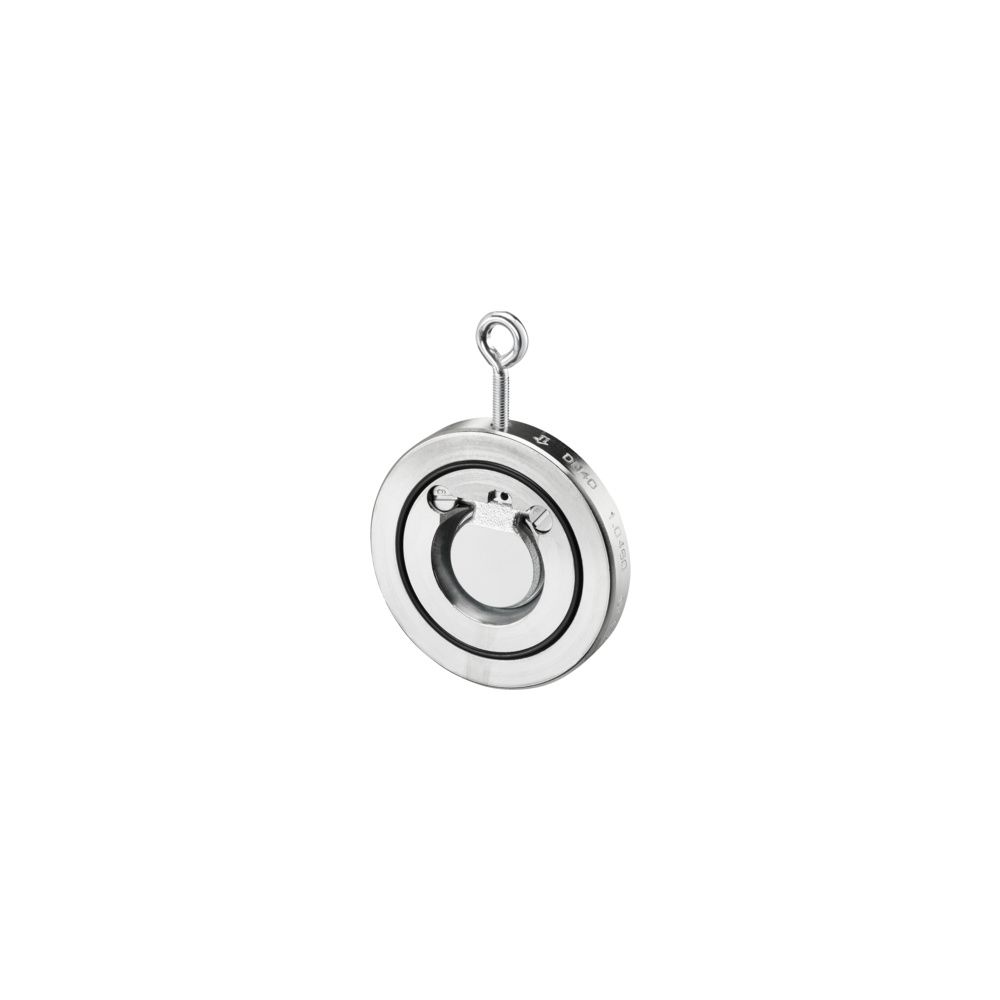

Oventrop Rückschlagklappe DN 100, PN 16, Zwischenbauausführung, Stahl, 1072553

Die Oventrop Rückschlagklappe in Zwischenbauausführung ist eine robuste Komponente für den Einsatz in Rohrnetzen mit nicht aggressiven Flüssigkeiten. Ausgelegt für eine Druckstufe von PN 16 und den Nenndurchmesser DN 100, besteht das Bauteil aus verzinktem Stahl. Die Rückschlagklappe ist für die Montage zwischen Flanschen nach EN 1092-2 konzipiert und bietet durch die EPDM-Dichtung eine zuverlässige Abdichtung im Betrieb.

Welche Anforderungen erfüllt die Rückschlagklappe?

Die Rückschlagklappe ist für allgemeine Anwendungen in der Hydraulik optimiert. Dank der Materialwahl aus verzinktem Stahl für Gehäuse und Klappe ist eine langlebige Funktion sichergestellt. Die EPDM-Dichtung sorgt für eine gute Beständigkeit gegenüber verschiedenen Medien. Das Ventil ist als Scharnierklappe ausgeführt und kommt ohne Schließfeder aus, was die mechanische Komplexität reduziert.

Wie erfolgt die fachgerechte Installation?

Die Installation der Zwischenbauausführung ist flexibel in horizontaler oder vertikaler Einbaulage möglich. Bei einer vertikalen Durchflussrichtung ist darauf zu achten, dass sich die Klappe nach oben öffnen lässt. Für den horizontalen Einbau muss die Klappenaufhängung zwingend oben positioniert werden, um die korrekte Funktion zu ermöglichen. Die Montage zwischen PN 16 Flanschen nach EN 1092-2 erfordert keine Spezialwerkzeuge. Die maximale Durchflussgeschwindigkeit ist auf 3 m/s begrenzt.

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 16
• Material: Verzinkter Stahl
• Dichtungsmaterial: EPDM
• Ventilform: Scharnierklappe
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Max. Durchflussgeschwindigkeit: 3 m/s

Die Oventrop Rückschlagklappe bietet eine zuverlässige Absicherung für Rohrnetze bei nicht aggressiven Medien. Mit ihrer Auslegung für PN 16 und DN 100 sowie einem Temperaturbereich von -10 °C bis 120 °C deckt sie ein breites Einsatzspektrum ab. Die einfache Montage zwischen Flanschen nach EN 1092-2 und die robuste Bauweise aus verzinktem Stahl machen sie zu einer effizienten Komponente für hydraulische Systeme, die eine dauerhafte Rückflussverhinderung erfordern.
