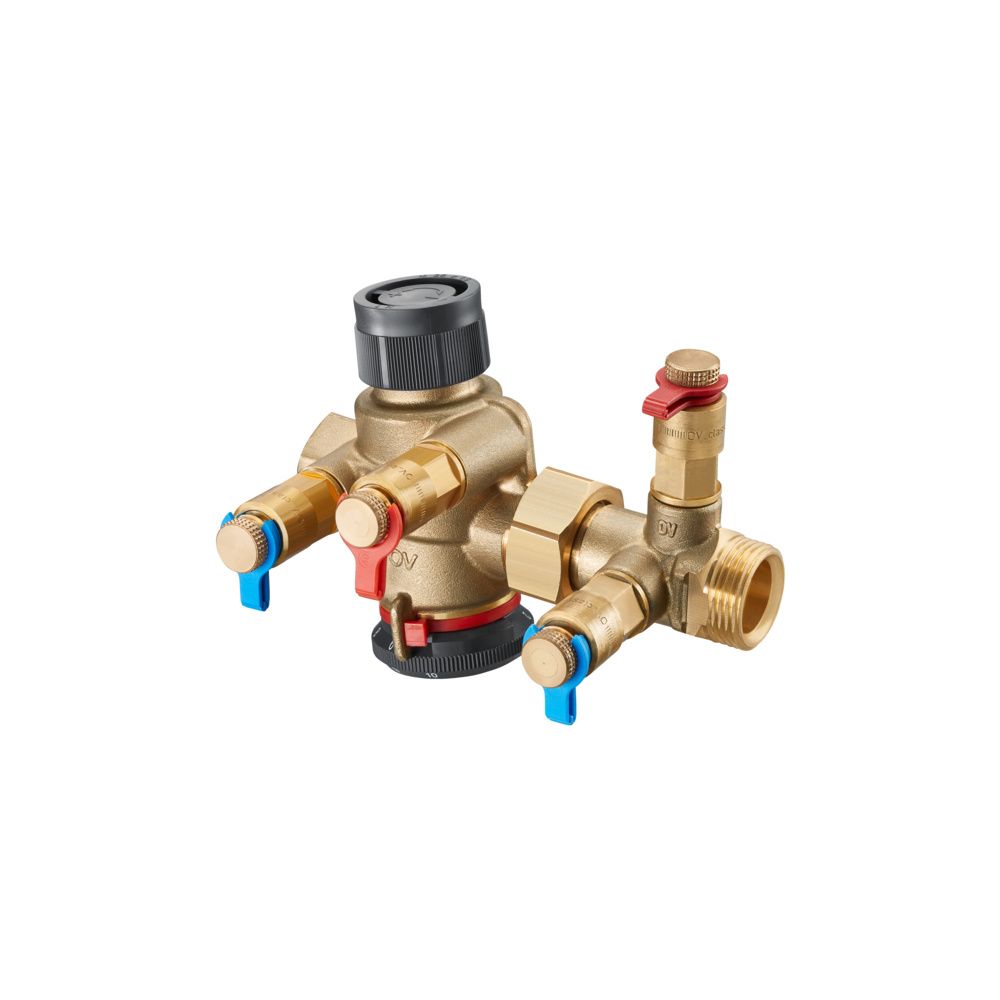

Oventrop Cocon QTZ Regulierventil mit Messblende, DN 20 beidseitiges Außengewinde, 250-1800l/h

Das Oventrop Cocon QTZ Regulierventil mit Messblende ist eine kombinierte Ventileinheit für den hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen. Es vereint einen automatisch arbeitenden Durchflussregler mit einer von Hand einstellbaren Sollwertvorgabe und ein Regelventil in einem Gehäuse. Das Ventil eignet sich für den Einsatz in Zentralheizungsanlagen, Fußbodenheizungen, Fan-Coil-Anlagen sowie Kühldecken und Gebläsekonvektoren.

Wie erfolgt die Durchflussregelung?

Das Cocon QTZ ermöglicht eine automatische Durchflussregelung, die einen effizienten hydraulischen Abgleich sicherstellt. Die Sollwertvorgabe wird manuell am Ventil vorgenommen. Zur präzisen Überwachung der Systemparameter sind eine Messblende sowie zwei Classic Messventile direkt am Ventil montiert. Dies erlaubt eine exakte Erfassung des Durchflusses im Betrieb.

Welche Möglichkeiten bietet die Regelung?

Das integrierte Regelventil ist mit einem Gewindeanschluss M 30 x 1,5 ausgestattet. Dies ermöglicht die flexible Ausstattung mit Stellantrieben, Temperaturreglern oder Handregulierköpfen. Auf diese Weise lässt sich der Durchfluss in Abhängigkeit von weiteren Größen, wie beispielsweise der Raumtemperatur, präzise steuern. Die Konstruktion aus entzinkungsbeständigem Messing sorgt für eine hohe Beständigkeit im Dauerbetrieb.

Technische Daten

• Nenndurchmesser: DN 20
• Einstellbereich Volumenstrom: 250 - 1800 l/h
• Anschluss: G 1 Außengewinde x G 1 Außengewinde
• Maximaler Betriebsdruck: PN 25
• Maximaler Differenzdruck: 4 bar
• Betriebstemperaturbereich: -10 °C bis 120 °C
• Gehäusematerial: Entzinkungsbeständiges Messing
• Regelanschluss: M 30 x 1,5

Das Oventrop Cocon QTZ Regulierventil unterstützt durch seine Kombination aus automatischer Durchflussregelung und präziser Temperatursteuerung einen effizienten Anlagenbetrieb. Mit einem Einstellbereich von 250 bis 1800 l/h und einer Druckfestigkeit bis PN 25 ist es eine zuverlässige Komponente für den hydraulischen Abgleich. Die hochwertige Verarbeitung aus entzinkungsbeständigem Messing sowie die einfache Montage von Stellantrieben über den M 30 x 1,5 Anschluss machen es zur idealen Lösung für anspruchsvolle Heiz- und Kühlsysteme.
