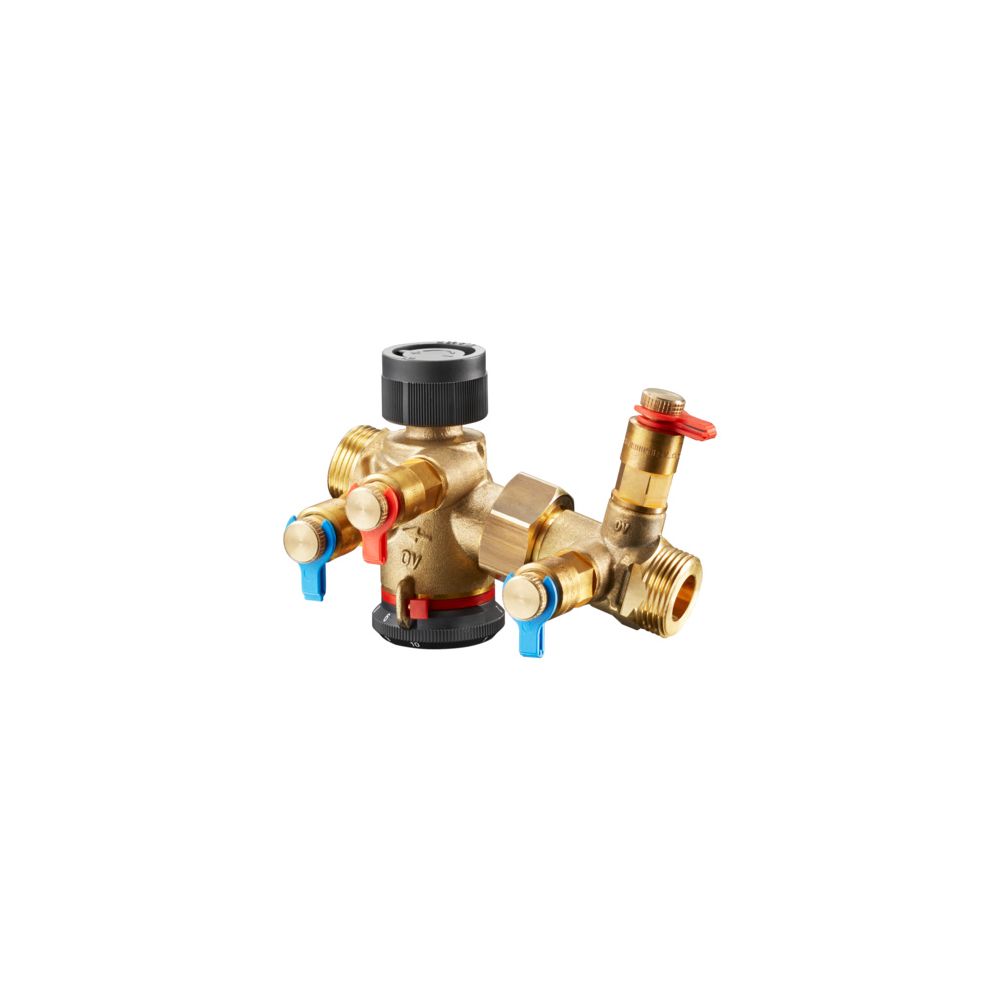

Oventrop Cocon QTZ Regulierventil DN 20 150-1050l/h, Außengewinde flachdichtend mit Messventilen

Das Oventrop Cocon QTZ Regulierventil in der Nennweite DN 20 ist eine Ventilkombination für den automatischen hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen. Mit einem einstellbaren Durchflussbereich von 150 bis 1050 l/h ermöglicht das Ventil eine präzise Regelung in Anlagen wie Fußbodenheizungen, Kühldecken oder Gebläsekonvektoren. Die robuste Ausführung aus entzinkungsbeständigem Messing sowie die Ausstattung mit zwei Classic Messventilen und einer Messblende sorgen für eine effiziente Anlagentechnik.

Wie arbeitet das Cocon QTZ Regulierventil?

Das Cocon QTZ vereint einen automatisch arbeitenden Durchflussregler mit einem Regelventil in einer Einheit. Der Durchflussregler sorgt für eine konstante Durchflussmenge, wobei der Sollwert manuell vorgegeben werden kann. Das integrierte Regelventil bietet die Flexibilität, den Durchfluss durch den Einsatz von Stellantrieben, Temperaturreglern oder Handregulierköpfen gezielt zu beeinflussen. Durch den standardisierten Gewindeanschluss M 30 x 1,5 ist eine einfache Anbindung an gängige Regelkomponenten möglich, was die Anpassung an individuelle Anforderungen der Raumtemperaturregelung erleichtert.

Wo lässt sich das Ventil einsetzen?

Die Ventilkombination ist für den Einsatz in geschlossenen Wasserkreisläufen konzipiert. Dies umfasst neben klassischen Zentralheizungsanlagen auch moderne Kühlsysteme. Dank der Materialwahl aus entzinkungsbeständigem Messing ist das Ventil langlebig und für den Betrieb mit Wasser sowie Glykolgemischen geeignet. Mit einem maximalen Betriebsdruck von PN 16 und einem zulässigen Differenzdruck von bis zu 4 bar deckt das Ventil ein breites Spektrum an betrieblichen Anforderungen ab.

Technische Daten

• Nenndurchmesser: DN 20
• Einstellbereich Durchfluss: 150 - 1050 l/h
• Maximaler Betriebsdruck: PN 16
• Maximaler Differenzdruck: 4 bar
• Minimale Betriebstemperatur: -10 °C
• Maximale Betriebstemperatur: 120 °C
• Anschluss: G 1 Außengewinde flachdichtend
• Werkstoff: Entzinkungsbeständiges Messing
• Regelanschluss: M 30 x 1,5

Das Oventrop Cocon QTZ Regulierventil überzeugt durch die Kombination aus automatischer Durchflussregelung und präziser Temperatursteuerung. Mit einem Einstellbereich von 150 bis 1050 l/h und einer Druckbeständigkeit von PN 16 bietet es eine zuverlässige Lösung für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Die hochwertige Verarbeitung aus entzinkungsbeständigem Messing macht es zur idealen Wahl für eine effiziente und langlebige Anlagentechnik.
