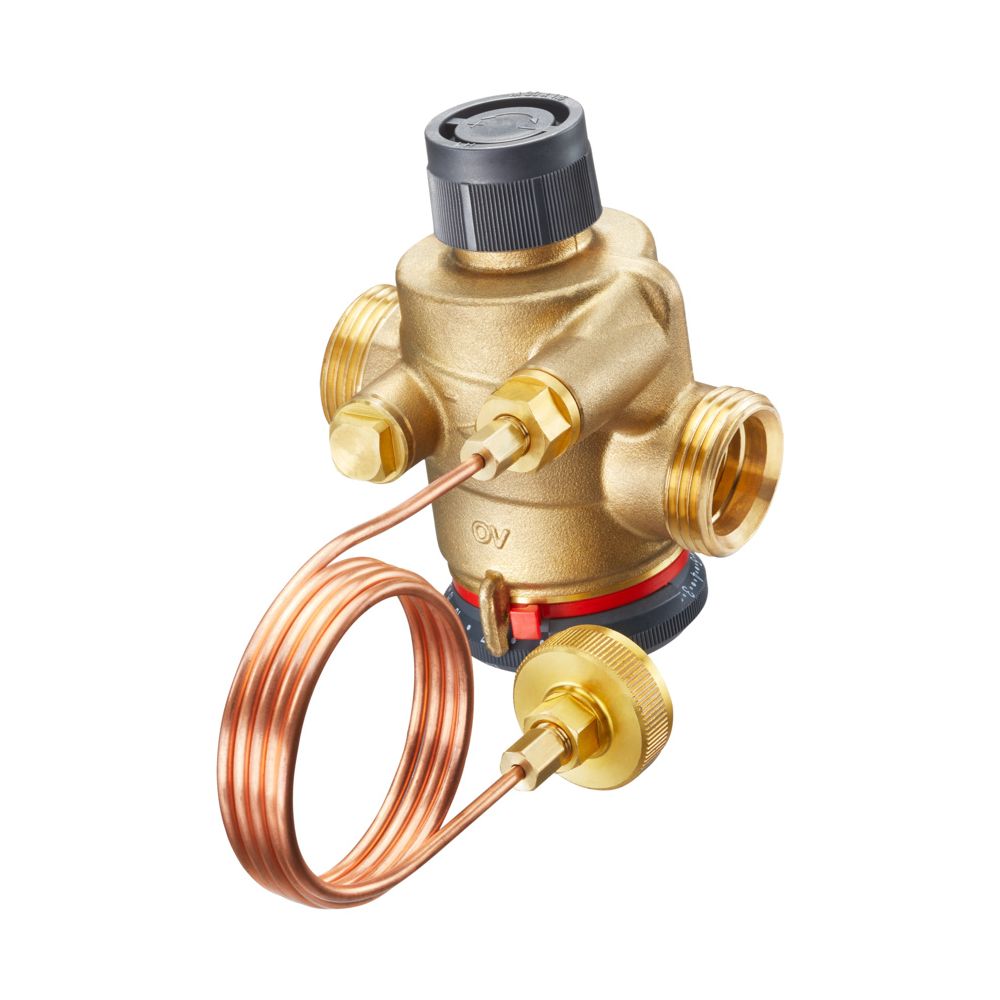

Oventrop Regulierventil Cocon QD mit zusätzlichem Differenzdruckregler DN 25

Das Oventrop Regulierventil Cocon QDP mit zusätzlichem Differenzdruckregler in der Nennweite DN 25 ist eine leistungsstarke Ventilkombination für den Einsatz in Zentralheizungs- und Kühlanlagen. Das Ventil vereint Durchflussbegrenzung und Zonenregelung in einer kompakten Zweiwegeausführung. Es ermöglicht eine präzise hydraulische Einregulierung und begrenzt den maximalen Differenzdruck innerhalb der Regelzone, was zu einem effizienten Anlagenbetrieb beiträgt. Die Installation ist ausschließlich im Rücklauf vorgesehen.

Wie erfolgt die Einstellung und Regelung?

Die Durchflussbegrenzung erfolgt stufenlos und kann direkt über ein Handrad vorgenommen werden. Ein besonderer Vorteil ist die gesicherte und plombierbare Ausführung, die ein unbefugtes Verstellen verhindert. Der eingestellte Wert bleibt unabhängig von der aktuellen Handradstellung jederzeit ablesbar. Für die Zonenregelung kann das Ventil flexibel mit einem Stellantrieb oder einem Handregulierkopf ausgestattet werden, wobei der Anschluss für den Stellantrieb dem Standard M 30 x 1,5 entspricht. Die wartungsfreie Spindelabdichtung sorgt für eine hohe Betriebssicherheit und Langlebigkeit der Komponente.

Welche technischen Rahmenbedingungen gelten?

Das Gehäuse besteht aus robustem, entzinkungsbeständigem Messing und ist für eine Druckstufe von PN 25 ausgelegt. Das Ventil verarbeitet Wasser sowie Wasser-Glykol-Gemische in einem Temperaturbereich von -10 °C bis 120 °C. Der Regelbereich liegt zwischen 280 und 1.830 l/h, bei einem maximal zulässigen Differenzdruck von 3 bar. Dank der Zweiwege-Bauform und der durchdachten Konstruktion ist für die Montage keine spezielle Verarbeitungstechnik erforderlich.

Technische Daten

• Nennweite: DN 25
• Anschlussgröße: G 1 1/4 Außengewinde
• Regelbereich: 280 - 1.830 l/h
• Max. Differenzdruck: 3 bar
• Druckstufe: PN 25
• Betriebstemperatur: -10 bis 120 °C
• Regelhub: 4 mm
• Anschluss Stellantrieb: M 30 x 1,5
• Gehäusewerkstoff: Entzinkungsbeständiges Messing
• Einbauort: Rücklauf

Das Oventrop Regulierventil Cocon QDP bietet eine zuverlässige Lösung für die präzise Durchflussregelung und Differenzdruckbegrenzung in Heiz- und Kühlsystemen. Mit seiner robusten Konstruktion aus Messing, der plombierbaren Voreinstellung und einem Regelbereich von bis zu 1.830 l/h bei einer Druckstufe von PN 25 stellt es eine langlebige Komponente für eine effiziente hydraulische Anlage dar. Die einfache Handhabung und die wartungsfreie Spindelabdichtung unterstützen einen reibungslosen Betrieb in anspruchsvollen gewerblichen oder privaten Installationen.
