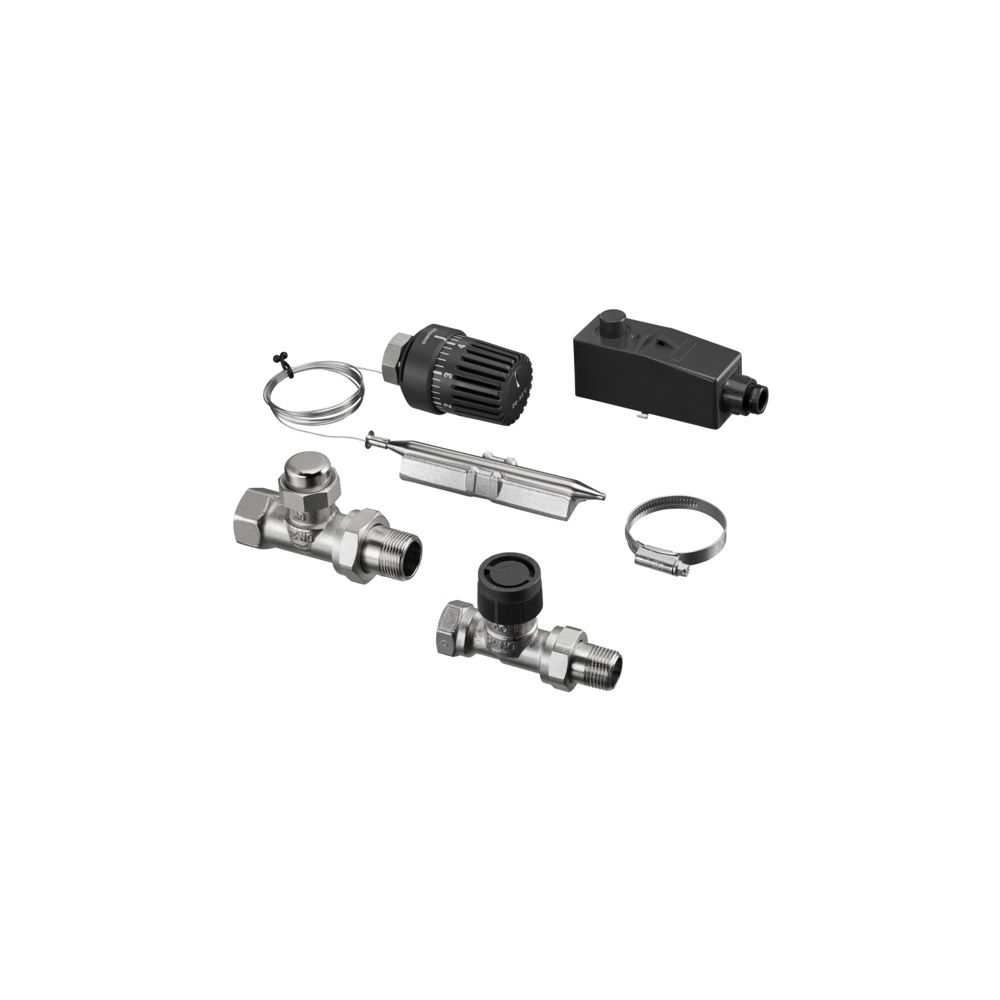

Oventrop Fußboden-Regel-Set 1 für Flächenheizungen bis 85m2, 1144251

Das Oventrop Fußboden-Regel-Set 1 ist eine Lösung für die Regelung von Flächenheizungen mit einer Fläche von bis zu 85 m2. Das Set ermöglicht eine Steuerung der Vorlauftemperatur in kombinierten Radiator- und Flächenheizungsanlagen und sorgt durch das integrierte Bypassventil für eine Einregulierung des Volumenstroms im Flächenheizkreis. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist.

Wie erfolgt die Regelung der Vorlauftemperatur?

Die Regelung der Vorlauftemperatur wird durch einen Temperaturregler mit Anlegefühler und Wärmeleitsockel realisiert. Dieser verfügt über ein 2 m langes Kapillarrohr und deckt einen Regelbereich von 20 bis 50 °C ab. Ergänzt wird das System durch ein Thermostatventil in Durchgangsform (DN 15) sowie ein Bypassventil (DN 20), beide gefertigt aus vernickeltem Messing. Diese Komponenten ermöglichen eine Anpassung der Heizleistung an den Bedarf der Flächenheizung.

Welche Sicherheitsfunktionen bietet das Set?

Zum Schutz der Anlage ist ein Sicherheitstemperaturwächter enthalten. Dieser dient der Abschaltung der Umwälzpumpe, sobald die eingestellte Temperatur überschritten wird. Der Regelbereich des Wächters liegt zwischen 20 und 90 °C, wobei die Temperatureinstellung verdeckt erfolgt, um ein unbeabsichtigtes Verstellen zu verhindern. Diese Komponente trägt zur Betriebssicherheit bei kombinierten Heizsystemen bei.

Technische Daten

• Maximal beheizbare Fläche: 85 m2
• Regelbereich Temperaturregler: 20 - 50 °C
• Regelbereich Sicherheitstemperaturwächter: 20 - 90 °C
• Länge Kapillarrohr: 2 m
• Nennweite Thermostatventil: DN 15
• Nennweite Bypassventil: DN 20
• Material: Messing, vernickelt
• Bauform Ventile: Durchgangsform

Das Oventrop Fußboden-Regel-Set 1 überzeugt durch seine Ausführung aus vernickeltem Messing und die einfache Montage. Mit einem Regelbereich von 20 bis 50 °C für die Vorlauftemperatur und dem integrierten Sicherheitstemperaturwächter bis 90 °C bietet es eine Steuerung für Flächenheizungen bis 85 m2. Die Kombination aus präziser Volumenstromregulierung durch das Bypassventil und dem Schutz vor Überhitzung macht dieses Set zu einer Wahl für kombinierte Heizungsanlagen.
