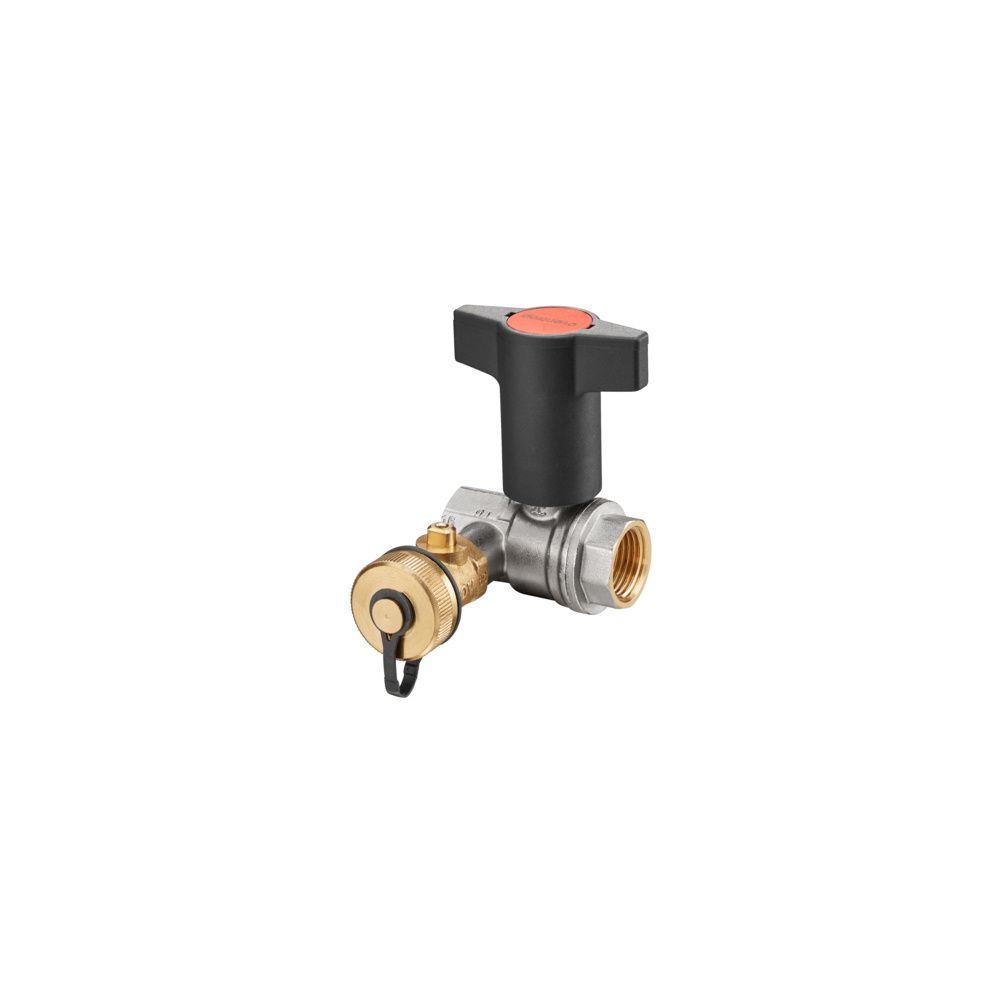

Oventrop Kugelhahn mit Entleerungsventil DN 20 3/4"

Der Oventrop Optibal Kugelhahn mit Entleerungsventil ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Gefertigt aus vernickeltem Messing, bietet dieser Kugelhahn einen vollen Durchgang und ist für einen Nenndruck von PN 16 ausgelegt. Die Bedienung erfolgt über einen verlängerten Knebelgriff aus Kunststoff, der mit einer roten Abdeckkappe zur einfachen Strangkennzeichnung ausgestattet ist. Durch die beidseitigen Innengewinde und das integrierte Entleerungsventil eignet sich das Bauteil ideal für Wartungs- und Entleerungsarbeiten in Rohrleitungsnetzen.

Welche Konstruktionsmerkmale zeichnen den Optibal Kugelhahn aus?

Der Kugelhahn ist als 2-teilige Gehäusekonstruktion ausgeführt und zeichnet sich durch seine hochwertige Materialwahl aus. Die Kugel sowie die Spindel bestehen aus Messing, während die Kugeldichtung aus Polytetrafluorethylen gefertigt ist. Für eine zuverlässige Abdichtung der Spindel sorgen Dichtungen aus Fluorkautschuk. Diese Materialkombination unterstützt eine dauerhafte Funktionalität und Dichtigkeit im Betrieb. Dank des vollen Durchgangs werden Druckverluste innerhalb der Leitung minimiert, was einen effizienten Medienstrom ermöglicht.

Wie erfolgt die Installation und Bedienung?

Die Installation des Kugelhahns gestaltet sich unkompliziert, da keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich sind. Das Gerät verfügt über beidseitige Innengewinde für eine einfache Integration in bestehende Rohrleitungen. Das integrierte Entleerungsventil mit einem Gewindeanschluss von G 1/4 ermöglicht eine gezielte Entleerung des Leitungsabschnitts. Die Bedienung des Kugelhahns erfolgt manuell über den ergonomisch gestalteten, verlängerten Knebelgriff, der auch bei beengten Platzverhältnissen eine sichere Handhabung erlaubt.

Technische Daten

• Nenndurchmesser: DN 20
• Anschlussgröße: 3/4 Zoll
• Druckstufe: PN 16
• Gehäusematerial: Messing, vernickelt
• Dichtungsmaterial Kugel: Polytetrafluorethylen
• Dichtungsmaterial Spindel: Fluorkautschuk
• Durchgang: Voller Durchgang
• Bedienung: Knebelgriff
• Entleerungsanschluss: G 1/4

Der Oventrop Optibal Kugelhahn überzeugt durch seine langlebige Konstruktion aus vernickeltem Messing und die einfache Handhabung. Mit seinem vollen Durchgang und der Druckfestigkeit bis PN 16 ist er eine zuverlässige Komponente für professionelle Installationen. Die Kombination aus präziser Absperrfunktion und der integrierten Entleerungsmöglichkeit über den G 1/4 Anschluss macht ihn zu einer effizienten Lösung für die Wartung und Steuerung von Flüssigkeitsströmen in hydraulischen Anlagen.
