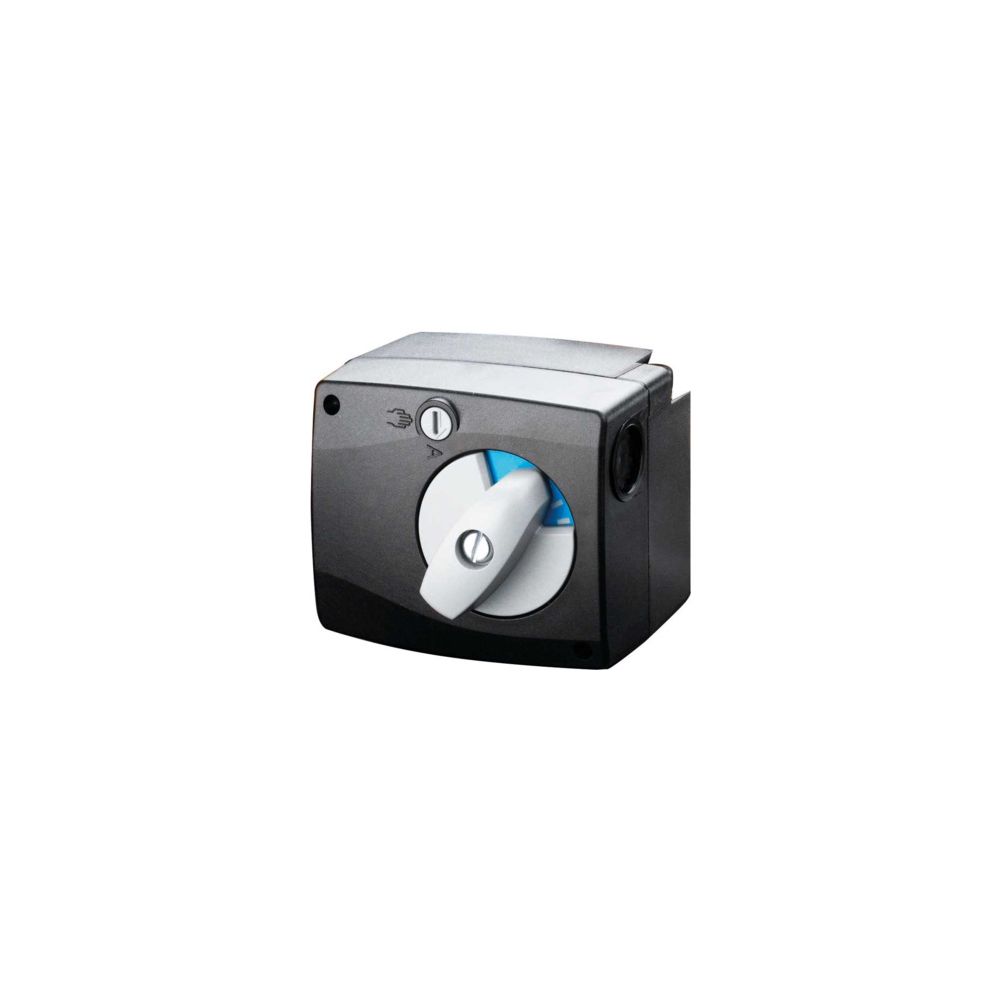

Oventrop Stellmotor 24V 0-10V für Regumat M3 DN 20/25/32

Der Oventrop Stellmotor NR24-426 ist ein rotierender Antrieb für Drei- und Vierwegemischer in Heizungsanlagen. Er ist für die Integration in die Regumat M3 Stationen der Nennweiten DN 20, DN 25 und DN 32 konzipiert und ermöglicht eine präzise Regelung der Vorlauftemperatur über handelsübliche Regelsysteme mit 0-10 V-Ausgang.

Wie erfolgt die Steuerung des Stellmotors?

Der Stellmotor wird über ein 0-10 V-Signal angesteuert und verfügt über einen Drehwinkel von 90 Grad. Bei einer rechtsdrehenden Bewegung steigt die Vorlauftemperatur an, da der Vorlauf geöffnet und der Bypass geschlossen wird. Eine linksdrehende Verfahrrichtung führt zu einem Absinken der Vorlauftemperatur, indem der Vorlauf geschlossen und der Bypass geöffnet wird. Sobald der Stellmotor die jeweiligen Endanschläge erreicht, schaltet er sich elektrisch ab und verbleibt in einem stromlosen Zustand.

Welche Funktionen bietet der Antrieb im Betrieb?

Für den Fall einer Störung des übergeordneten Regelsystems ist der Stellmotor mit einem Drehknopf ausgestattet, der eine manuelle Bedienung ermöglicht. Die Konstruktion aus Kunststoff ist für eine Umgebungstemperatur von 0 °C bis +50 °C ausgelegt. Die Montage gestaltet sich unkompliziert, wobei für die Nachrüstung in Regumat M3 DN 25 Stationen ab dem Baujahr 2015 ein separates Montageset erforderlich ist. Der elektrische Anschluss erfolgt über ein 2,2 m langes Kabel.

Technische Daten

• Betriebsspannung: 24 V AC
• Steuersignal: 0 - 10 V
• Drehmoment: 5 Nm
• Laufzeit: 140 s
• Schutzart: IP40
• Umgebungstemperatur: 0 °C bis +50 °C
• Anschlusskabellänge: 2,2 m
• Gehäusematerial: Kunststoff
• Drehwinkel: 90 Grad

Der Oventrop Stellmotor NR24-426 überzeugt durch seine zuverlässige Regelung von Drei- und Vierwegemischern mittels 0-10 V-Signal. Mit einem Drehmoment von 5 Nm und einer Laufzeit von 140 Sekunden sorgt er für eine präzise Anpassung der Vorlauftemperatur in Regumat M3 Systemen. Die einfache Handhabung durch den integrierten Drehknopf für den manuellen Betrieb sowie die robuste Ausführung machen diesen Stellmotor zu einer effizienten Komponente für moderne Heizungsanlagen.
