Oventrop Anschluss- und Verrohrungsset für Durchlauferhitzermodul

Das Oventrop Anschluss- und Verrohrungsset dient der fachgerechten Befestigung und hydraulischen Anbindung eines Durchlauferhitzermoduls sowie eines Heizkreisverteilers in Verbindung mit der Wohnungsstation Regudis W-HTE. Das Set ist für die Montage in Unterputz- oder Aufputzschränken konzipiert und ermöglicht eine kompakte Installation mit einer Einbautiefe von 110 mm.

Wie erfolgt die hydraulische Anbindung?

Das Set stellt die notwendigen Komponenten bereit, um den Heizkreisverteiler und den Warmwasserausgang des Durchlauferhitzermoduls sicher mit der Wohnungsstation Regudis W-HTE zu verbinden. Die Installation erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge. Bei der Integration ist lediglich darauf zu achten, dass die Vorlauftemperaturen auf die vorhandene Flächenheizung abgestimmt werden.

Welche Systemgrenzen sind zu beachten?

Bei der Verwendung des Anschluss- und Verrohrungssets in den entsprechenden Einbauschränken ist die maximale Anzahl der Heizkreise auf 8 beschränkt. Innerhalb des Heizkreises sind ein Differenzdruck von bis zu 150 mbar sowie ein Volumenstrom von bis zu 600 l/h zulässig. Diese Spezifikationen ermöglichen einen stabilen Betrieb des Moduls im Verbund mit der Wohnungsstation, wobei die kompakte Bauweise des Gesamtsystems erhalten bleibt.

Technische Daten

• Maximale Heizkreisanzahl: 8
• Maximaler Differenzdruck: 150 mbar
• Maximaler Volumenstrom: 600 l/h
• Einbautiefe: 110 mm
• Anschlussgröße Durchlauferhitzermodul: G 1/2

Das Oventrop Anschluss- und Verrohrungsset bietet eine passgenaue Lösung für die Integration eines Durchlauferhitzermoduls in die Wohnungsstation Regudis W-HTE. Mit einer Einbautiefe von 110 mm und der Unterstützung von bis zu 8 Heizkreisen bei einem Volumenstrom von 600 l/h sorgt es für eine effiziente und platzsparende Installation. Die robuste Ausführung mit einem maximalen Differenzdruck von 150 mbar unterstützt einen zuverlässigen Betrieb in modernen Heizungssystemen.

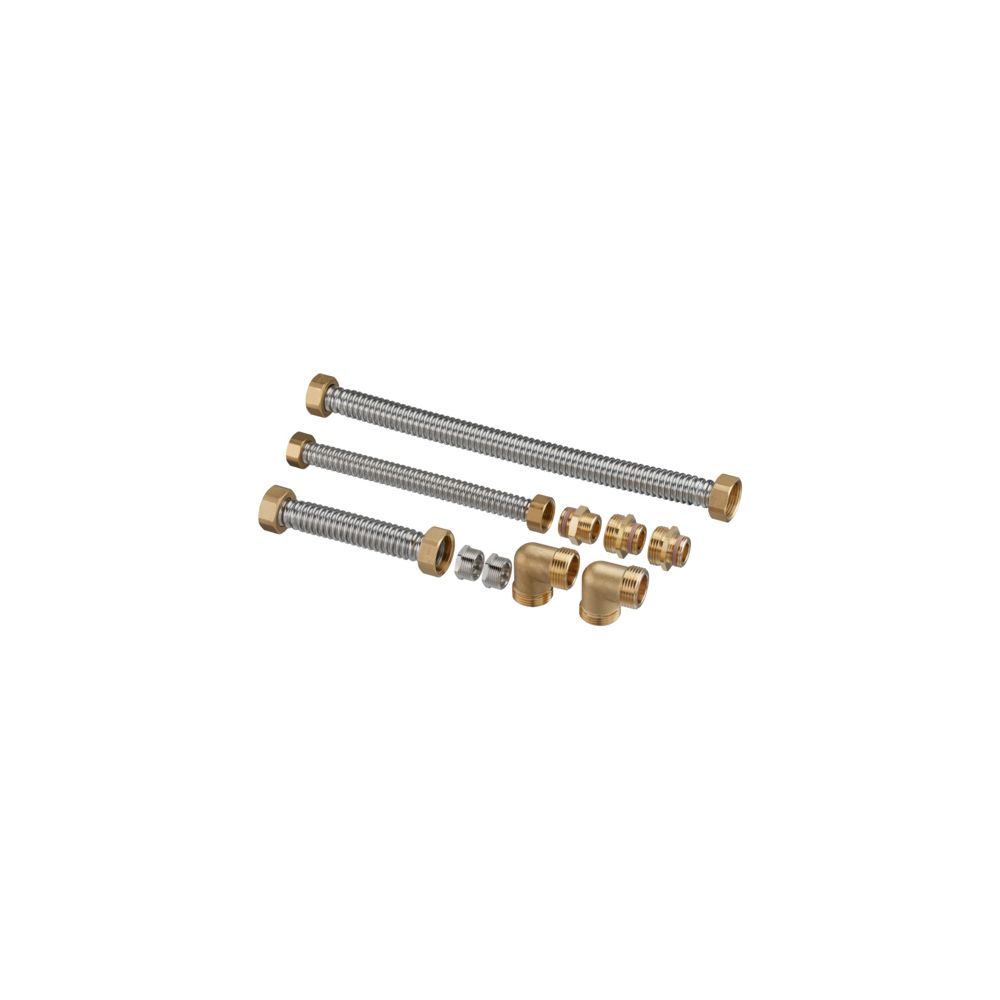

Lieferumfang

• 1x Oventrop Anschluss- und Verrohrungsset
• 3x Metallwellschläuche
• 3x Selbstdichtende Doppelnippel
• 2x Reduziernippel
• 2x Winkel
• 1x Dichtungsset
