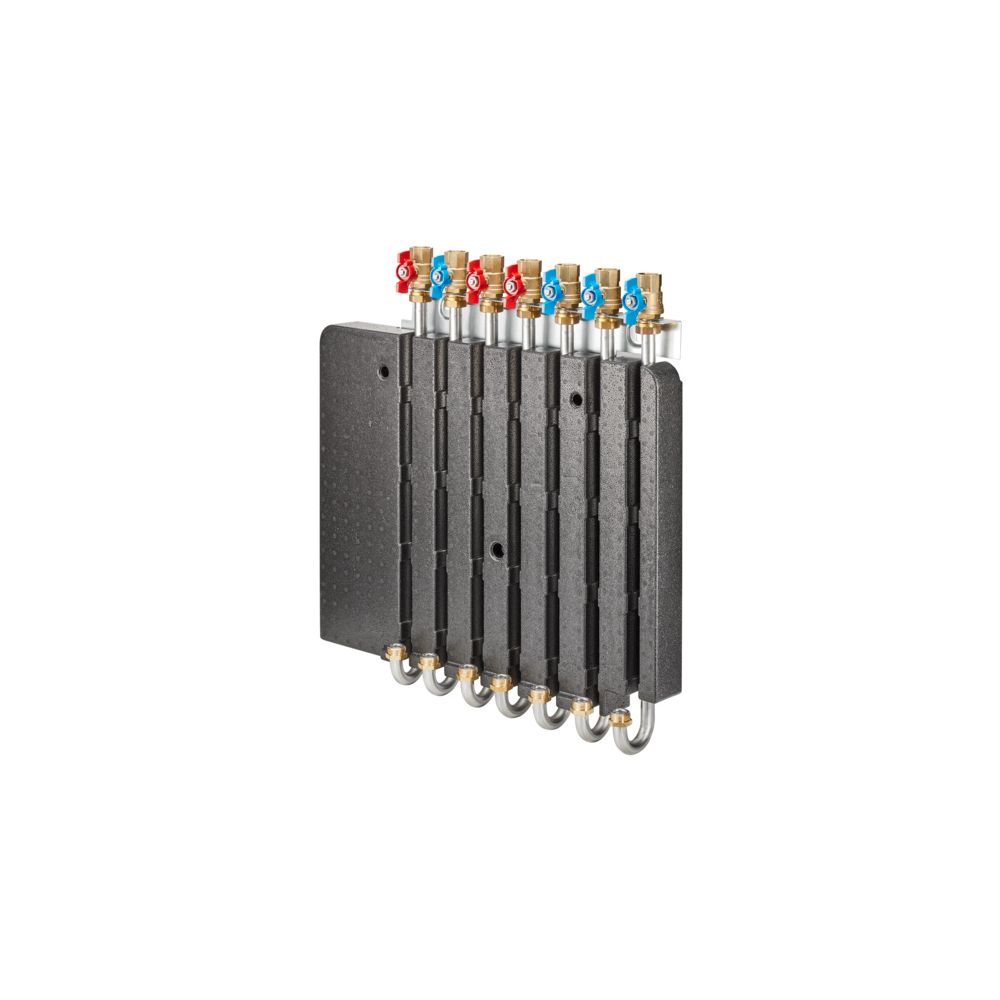

Oventrop Anschlussmodul für Regudis W-HTE

Das Oventrop Anschlussmodul für die Wohnungsstation Regudis W-HTE ermöglicht eine flexible hydraulische Anbindung sowie die Absperrung aller Anschlüsse. Durch die Konstruktion lassen sich die nach unten geführten Anschlüsse der Station hinter dem Gerät zur Oberseite führen, was die Installationsmöglichkeiten erweitert. Das integrierte Kugelhahnanschlussset sorgt für eine Trennung vom Rohrnetz.

Welche Vorteile bietet das Anschlussmodul?

Das Modul ist auf die Anforderungen der Regudis W-HTE Wohnungsstation abgestimmt und unterstützt eine wahlweise Anbindung von oben oder unten. Dies bietet Flexibilität bei der Leitungsführung in unterschiedlichen Einbausituationen. Die Ausführung ist für einen maximalen Betriebsdruck von 10 bar sowie eine Betriebstemperatur von bis zu 90 °C ausgelegt, wodurch sie den Anforderungen in Heizungs- und Trinkwassersystemen entspricht.

Wie erfolgt die Installation?

Die Montage des Anschlussmoduls gestaltet sich effizient, da keine spezielle Verarbeitungstechnik oder der Einsatz von Spezialwerkzeug erforderlich ist. Mit einem Achsabstand der Anschlüsse von 65 mm und einem Wandabstand von 26,5 mm fügt sich das Modul in das Installationsumfeld ein. Die Abmessungen von 600 x 610 x 164 mm ermöglichen eine platzsparende Integration hinter der Wohnungsstation, während die Rp 3/4 Anschlüsse zum Rohrnetz eine Schnittstelle für die weitere Verrohrung bieten.

Technische Daten

• Anschluss an Rohrnetz: Rp 3/4
• Anschluss an Regudis W-HTE: G 3/4 AG
• Achsabstand der Anschlüsse: 65 mm
• Achsabstand zur Wand: 26,5 mm
• Maße (B x H x T): 600 x 610 x 164 mm
• Max. Betriebstemperatur: 90 °C
• Max. Betriebsdruck: 10 bar

Das Oventrop Anschlussmodul für die Regudis W-HTE Wohnungsstation ist eine Lösung für eine flexible und hydraulische Anbindung. Mit einer maximalen Betriebstemperatur von 90 °C und einem Betriebsdruck von 10 bar bietet es Stabilität für Installationen. Die einfache Montage ohne Spezialwerkzeug sowie die Möglichkeit, Anschlüsse wahlweise von oben oder unten zu führen, machen dieses Modul zu einer effizienten Komponente für die Haustechnik.
