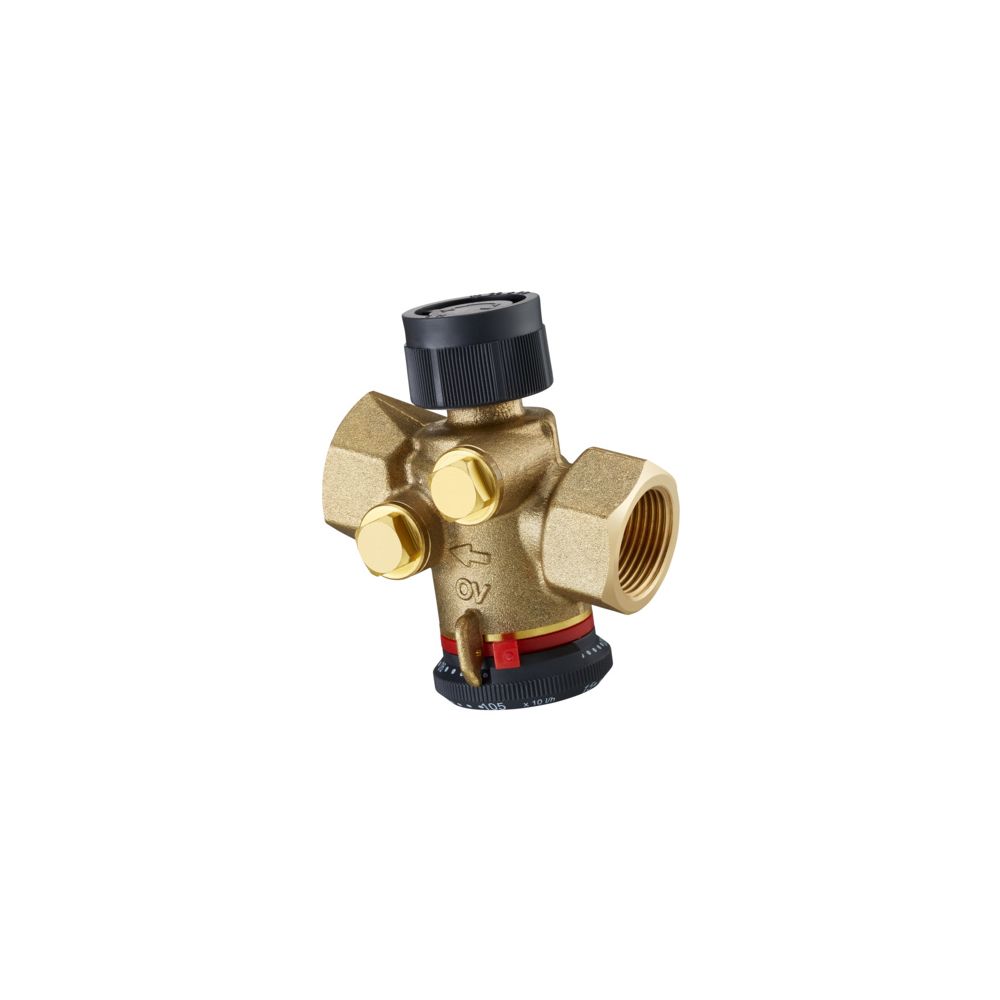

Oventrop Regulierventil Cocon QTZ ohne Messventile, DN 15 beidseitig Innengewinde, 30-210l/h

Das Oventrop Regulierventil Cocon QTZ ist ein kombiniertes Regel- und Regulierventil, das für den präzisen hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen konzipiert ist. Die Ventilkombination vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Mit einem Einstellbereich von 30 bis 210 l/h eignet sich das Ventil ideal für Anwendungen in Zentralheizungsanlagen, Fußbodenheizungen, Gebläsekonvektoren oder Kühldecken.

Wie funktioniert das Cocon QTZ Regulierventil?

Das Ventil ermöglicht eine automatische Durchflussregelung, wodurch ein effizienter hydraulischer Abgleich im System sichergestellt wird. Durch die Kombination mit einem Regelventil kann der Durchfluss zusätzlich über externe Komponenten wie Stellantriebe, Temperaturregler oder Handregulierköpfe beeinflusst werden. Der Anschluss für diese Regelkomponenten erfolgt über ein standardisiertes M 30 x 1,5 Gewinde. Dies erlaubt eine flexible Anpassung der Raumtemperatur oder anderer Prozessgrößen durch eine gezielte Veränderung des Volumenstroms.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus entzinkungsbeständigem Messing, was eine hohe Langlebigkeit in geschlossenen Wasserkreisläufen unterstützt. Das Ventil ist für den Betrieb mit Wasser sowie Glykolgemischen ausgelegt und deckt einen Temperaturbereich von -10 °C bis 120 °C ab. Mit einer Druckstufe von PN 16 und einem maximalen Differenzdruck von 400 kPa bietet das Bauteil eine robuste Lösung für anspruchsvolle hydraulische Anforderungen. Die Installation gestaltet sich unkompliziert, da keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich sind.

Das Oventrop Cocon QTZ Regulierventil in der Ausführung DN 15 mit beidseitigem Innengewinde bietet eine zuverlässige Lösung für die präzise Durchflussregelung. Durch die Kombination aus automatischem Durchflussregler und optionaler Ansteuerung über Stellantriebe oder Thermostate (M 30 x 1,5) wird eine effiziente Systemhydraulik erreicht. Mit einem Einstellbereich von 30-210 l/h, einer Druckfestigkeit von PN 16 und einer Temperaturbeständigkeit bis 120 °C ist das aus entzinkungsbeständigem Messing gefertigte Ventil für vielfältige Heiz- und Kühlanwendungen optimiert.

Technische Daten

• Nenndurchmesser: DN 15
• Einstellbereich: 30-210 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400 kPa
• Gehäusewerkstoff: Entzinkungsbeständiges Messing
• Anschlussgewinde für Stellantrieb: M 30 x 1,5
• Mediumtemperatur: -10 °C bis 120 °C
• Baulänge: 74,5 mm
• Bauhöhe: 100 mm
