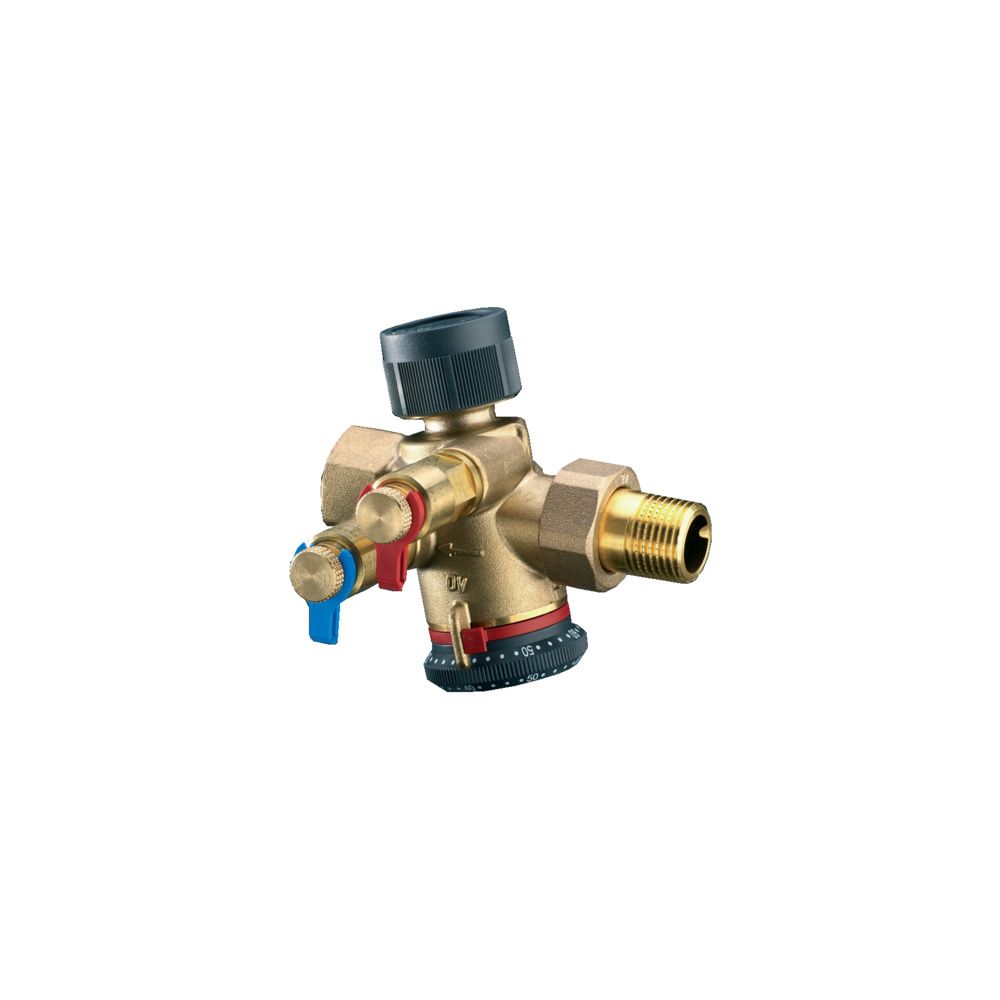

Oventrop Regulierventil Cocon QTZ mit Messventilen, DN 15 Rp 1/2" Innengewinde,150-1050l/h

Das Oventrop Regulierventil Cocon QTZ ist ein druckunabhängiges Regelventil, das speziell für den Einsatz in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf entwickelt wurde. Es kombiniert einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil in einer kompakten Einheit. Mit einem Nenndurchmesser von DN 15 und einem Volumenstrom von 150 bis 1050 l/h eignet sich das Ventil ideal für Anwendungen wie Zentralheizungsanlagen, Fußbodenheizungen, Gebläsekonvektoren oder Kühldecken.

Wie unterstützt das Cocon QTZ den hydraulischen Abgleich?

Das Ventil ermöglicht eine automatische Durchflussregelung, wodurch ein präziser hydraulischer Abgleich im System sichergestellt wird. Durch die Kombination aus Durchflussregler und Regelventil wird der Durchfluss konstant gehalten, unabhängig von Druckschwankungen im System. Dies trägt zu einer effizienten Energieverteilung bei. Die manuelle Sollwertvorgabe erlaubt dabei eine exakte Anpassung an die spezifischen Anforderungen der jeweiligen Anlage.

Welche Möglichkeiten bietet die Regelungsfunktion?

Zusätzlich zur automatischen Durchflussregelung kann das Ventil zur präzisen Steuerung der Raumtemperatur eingesetzt werden. Hierfür lässt sich das Regelventil flexibel mit einem Stellantrieb, einem Temperaturregler oder einem Handregulierkopf ausstatten. Der Anschluss erfolgt über ein standardisiertes M 30 x 1,5 Gewinde. Diese Vielseitigkeit macht das Ventil zu einer zuverlässigen Komponente für die bedarfsgerechte Temperaturregelung in verschiedenen gewerblichen und privaten Gebäudetechnikanwendungen.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Das Gehäuse besteht aus entzinkungsbeständigem Messing, was eine hohe Langlebigkeit und Korrosionsbeständigkeit sicherstellt. Das Ventil ist für einen Betriebsdruck bis PN 16 ausgelegt und hält Mediumtemperaturen zwischen -10 °C und 120 °C stand. Zudem ist es für den Einsatz mit Glykol geeignet. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist. Zwei bereits montierte Classic Messventile erleichtern die Inbetriebnahme und Überprüfung.

Technische Daten

• Nenndurchmesser: DN 15
• Volumenstrom: 150 - 1050 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400 kPa
• Anschluss: Rp 1/2 Zoll Innengewinde
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Mediumtemperatur: -10 °C bis 120 °C
• Regelanschluss: M 30 x 1,5
• Baulänge: 66 mm
• Bauhöhe: 100 mm

Das Oventrop Regulierventil Cocon QTZ überzeugt durch seine robuste Bauweise aus entzinkungsbeständigem Messing und seine hohe Funktionalität. Durch die Kombination aus automatischem hydraulischem Abgleich und flexibler Regelungsoption mittels Stellantrieben oder Thermostaten sorgt es für eine effiziente und präzise Temperatursteuerung. Mit einem Volumenstrom von 150 bis 1050 l/h und einer Eignung für Temperaturen bis 120 °C ist es eine zuverlässige Lösung für moderne Heiz- und Kühlsysteme.
