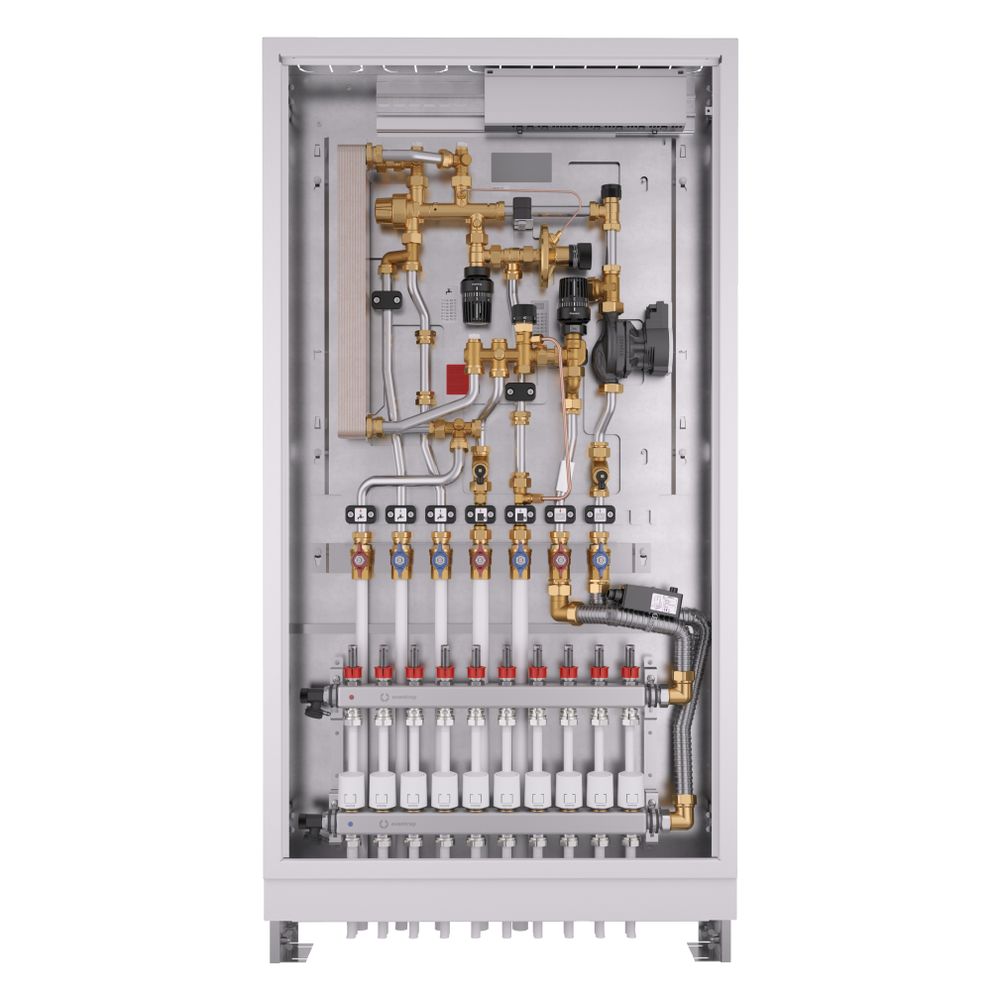

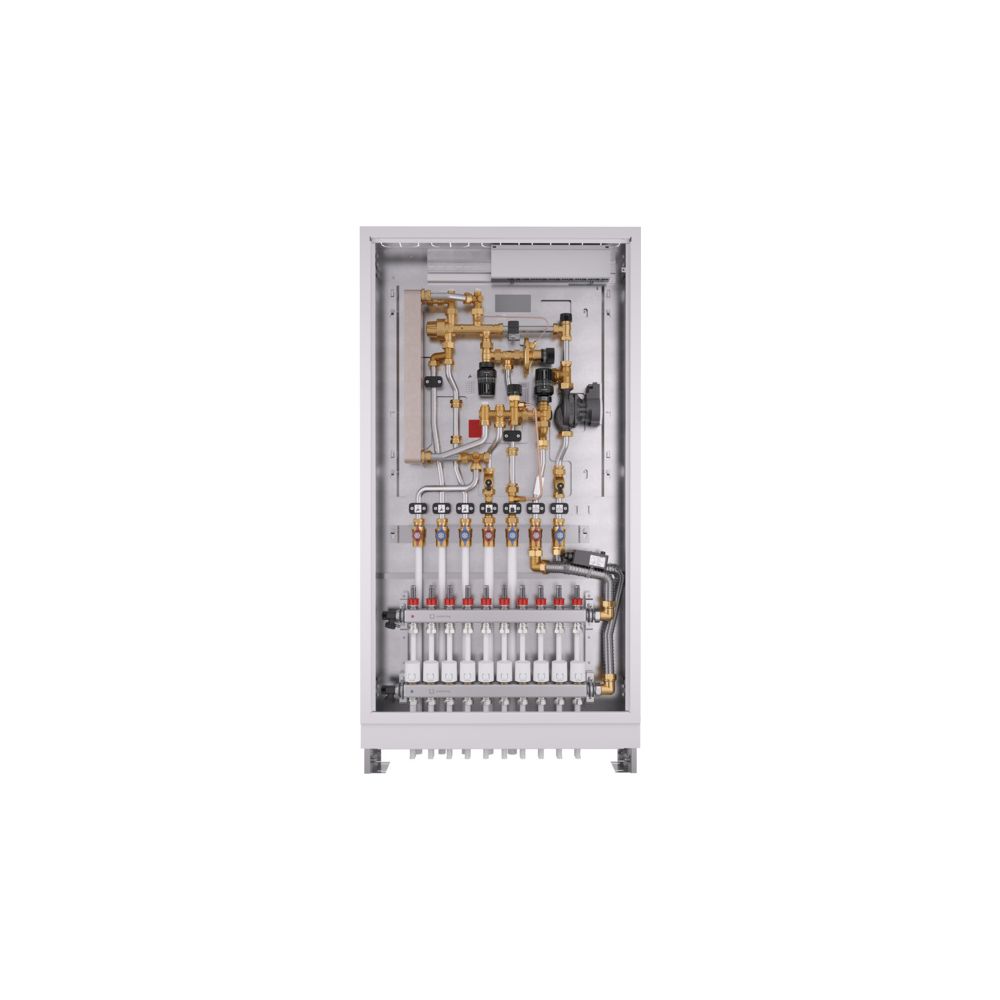

Oventrop Regudis W-HTF Wohnungsstation gemischter Heizkreis 15 l/min, Wärmetauscher Kupfergelötet

Die Oventrop Regudis W-HTF Wohnungsstation ist eine effiziente Lösung für die zentrale Versorgung einer Wohneinheit mit Trinkwasser und Wärme. Die Einheit ist für den Betrieb mit einem gemischten Heizkreis, beispielsweise einer Fußbodenheizung, konzipiert und bietet eine Zapfleistung von 15 Litern pro Minute. Als komplett auf einem Halterungsblech vormontierte und dichtgeprüfte Station ermöglicht sie eine unkomplizierte Installation. Die robuste Konstruktion mit Edelstahl-Rohrleitungen sorgt für eine zuverlässige Funktionalität im täglichen Einsatz.

Wie ist die Wohnungsstation aufgebaut?

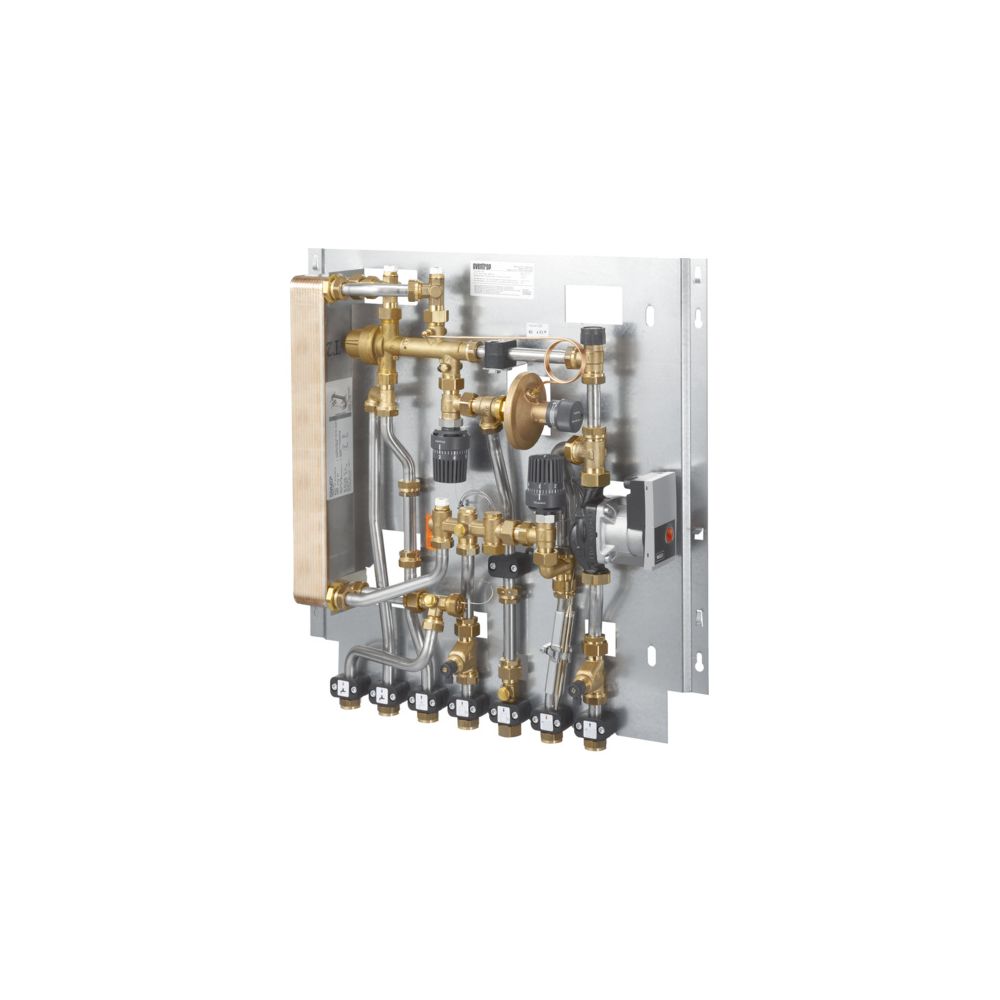

Die Regudis W-HTF basiert auf einem kupfergelöteten Edelstahl-Plattenwärmetauscher, der senkrecht verbaut ist, um das Risiko von Verkalkungen zu minimieren. Zur präzisen Steuerung der Warmwasseraustrittstemperatur dient ein thermostatischer Temperaturregler mit einem schnell reagierenden Fühler. Ein Proportionalmengenregler mit Trinkwasservorrangschaltung und integrierter Kaltwasserdrosselscheibe sorgt für eine bedarfsgerechte Regelung. Die Bauteile des Trinkwasserkreises sind zusätzlich beschichtet, um die Langlebigkeit zu unterstützen.

Welche Funktionen bietet der Heizkreis?

Für die Regelung der Vorlauftemperatur verfügt die Station über eine Einspritzschaltung sowie eine Wilo Yonos Para RS 15/1-6 RKA Pumpe. Ein Zonenventil ermöglicht die Volumenstromeinstellung der Wohnungsheizung und bietet die Option zur Montage eines Stellantriebs. Zur Aufrechterhaltung des Differenzdrucks bei schnellen Laständerungen während der Warmwasserzapfung ist ein Differenzdruckregelventil im Heizungsrücklauf integriert. Schmutzfänger im Heizungsvorlauf und -rücklauf schützen die Komponenten vor Verunreinigungen.

Welche Anschlussmöglichkeiten sind vorhanden?

Die Station ist mit Passstücken für den Einbau eines Wärmezählers (110 mm, G 3/4) sowie eines Kaltwasserzählers ausgestattet. Ein Reduzierstück für den Fühleranschluss G 1/2 erlaubt den Einsatz von direkt tauchenden Fühlern. Der Anschluss an die Versorgungsleitungen sowie an den Heiz- und Trinkwasserkreis der Wohnung erfolgt über sieben flachdichtende G 3/4 Überwurfmuttern. Entlüftungs- und Entleerungsmöglichkeiten für den Heizkreis sind ebenfalls vorhanden.

Technische Daten

• Zapfleistung: 15 l/min
• Maximaler Arbeitsdruck: 10 bar
• Minimaler Kaltwasserdruck: 2,5 bar
• Minimaler Differenzdruck Versorgung: 300 mbar
• Zapftemperatur: 45 - 60 °C
• Bauhöhe: 665 mm
• Baulänge: 565 mm
• Bautiefe: 110 mm
• Nenndurchmesser Anschlüsse: G 3/4
• Rohrleitungen: Edelstahl 18 x 1 mm

Die Oventrop Regudis W-HTF Wohnungsstation überzeugt durch ihre kompakte Bauweise und die hochwertige technische Ausstattung. Mit einer Zapfleistung von 15 Litern pro Minute und der integrierten Einspritzschaltung für gemischte Heizkreise bietet sie eine präzise Regelung der Vorlauftemperatur. Die vormontierte Einheit auf Halterungsblech vereinfacht die Installation erheblich und sorgt durch den kupfergelöteten Plattenwärmetauscher für einen effizienten und wartungsarmen Betrieb in der Wohnungsversorgung.
