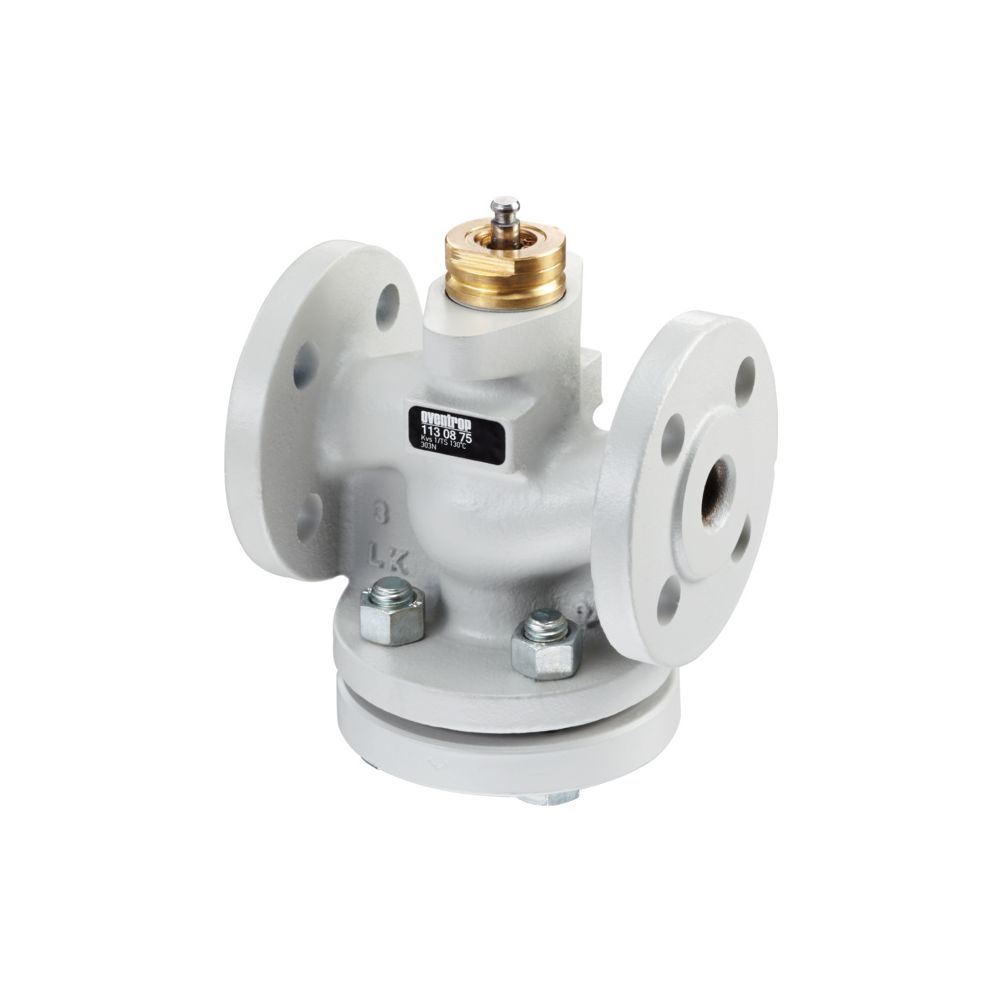

Oventrop Zweiwege-Ventil Flanschanschluss, DN 65

Das Oventrop Zweiwege-Ventil mit Flanschanschluss in der Nennweite DN 65 ist eine robuste Regelarmatur für den Einsatz in Zentralheizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Die Armatur ist für den Betrieb mit nicht aggressiven Flüssigkeiten wie Wasser oder geeigneten Wasser-Glykol-Gemischen gemäß VDI 2035 ausgelegt. Durch die Materialkombination aus einem Gehäuse aus Grauguss, einem Kegel aus Messing und einer Spindel aus Edelstahl ist eine zuverlässige Funktion in hydraulischen Systemen gegeben.

Welche Einsatzmöglichkeiten bietet das Ventil?

Das Ventil ist primär als Zweiwege-Durchgangsventil konzipiert. Eine Besonderheit stellt der mittlere Stutzen dar, der werksseitig mit einer Kappe verschlossen ist. Durch das Entfernen dieser Kappe lässt sich das Bauteil flexibel als Dreiwegeventil einsetzen, was die Anwendungsmöglichkeiten in komplexen Anlagenkonfigurationen erweitert. Die Installation erfordert keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken.

Wie ist das Ventil technisch aufgebaut?

Die Konstruktion ist auf Langlebigkeit und präzise Regelung ausgelegt. Das Gehäuse besteht aus Grauguss (GJL-250) und verfügt über einen Oberflächenschutz. Die metallische Kegel- und Sitzabdichtung sorgt für Beständigkeit. Die Kennlinien-Charakteristik ist im Durchgang gleichprozentig ausgelegt, während der Bypass eine lineare Charakteristik aufweist. Mit einer Druckstufe von PN 16 und einem Kvs-Wert von 63 ist das Ventil für einen Temperaturbereich von 0 °C bis 130 °C im Dauerbetrieb geeignet.

Technische Daten

• Nenndurchmesser: DN 65
• Druckstufe: PN 16
• Kvs-Wert: 63
• Gehäusewerkstoff: Grauguss (GJL-250)
• Hublänge: 30 mm
• Max. Mediumtemperatur: 130 °C
• Min. Mediumtemperatur: 0 °C
• Anschlussart: Flansch
• Kennlinie Durchgang: gleichprozentig
• Kennlinie Bypass: linear

Das Oventrop Zweiwege-Ventil ermöglicht eine flexible Einsetzbarkeit als Zwei- oder Dreiwege-Regelarmatur in geschlossenen Heiz- und Kühlsystemen. Mit einer Nennweite von DN 65, einer Druckfestigkeit von PN 16 und einem Kvs-Wert von 63 bietet es eine leistungsstarke Lösung für die präzise Durchflussregelung. Die Kombination aus langlebigen Materialien wie Grauguss und Edelstahl sowie die einfache Montage machen es zu einer verlässlichen Komponente für hydraulische Anlagen.
