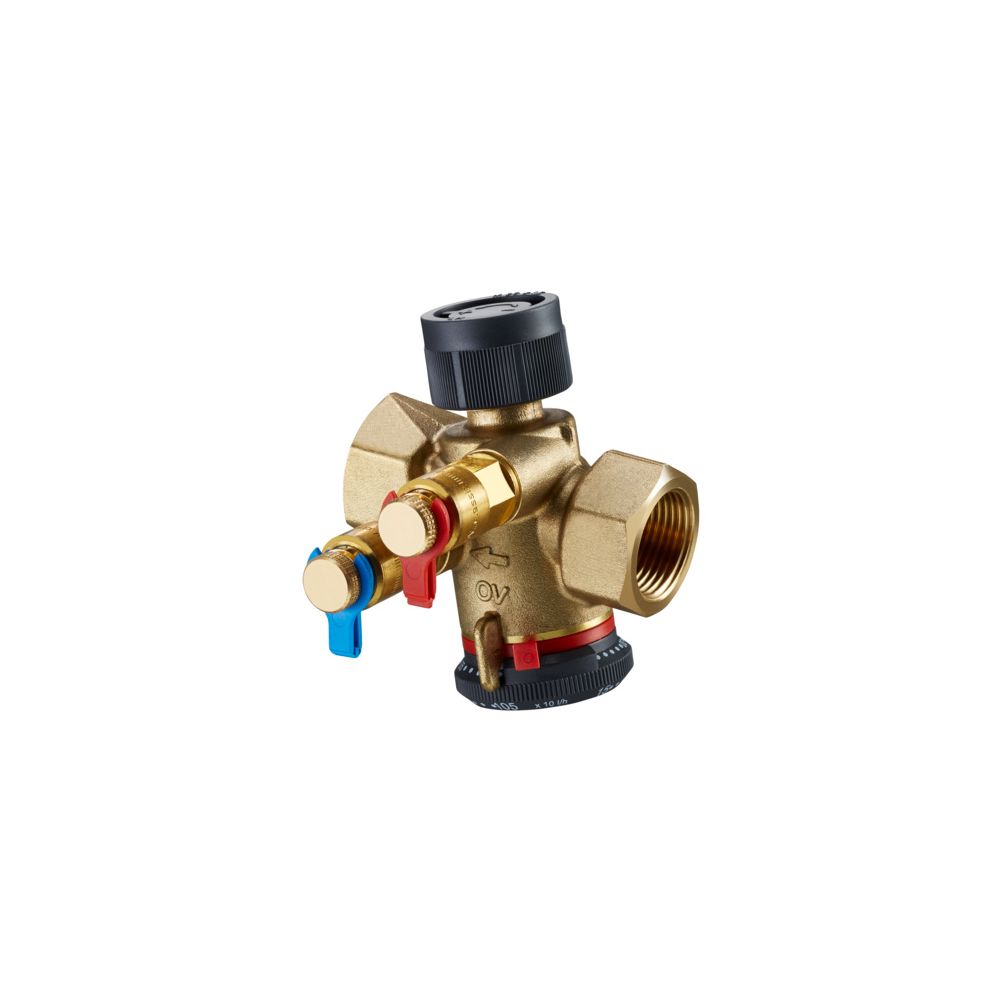

Oventrop Regulierventil Cocon QTZ mit Messventilen, DN 15 beidseitig Innengewinde, 150-1050l/h

Das Oventrop Regulierventil Cocon QTZ ist ein kombiniertes Regel- und Regulierventil, das speziell für den hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen entwickelt wurde. Mit einem Nenndurchmesser von DN 15 und einem Einstellbereich von 150 bis 1050 l/h ermöglicht es eine präzise Durchflussregelung. Das aus entzinkungsbeständigem Messing gefertigte Ventil eignet sich ideal für den Einsatz in Zentralheizungsanlagen, Fußbodenheizungen, Gebläsekonvektoren oder Kühldecken.

Wie unterstützt das Cocon QTZ den hydraulischen Abgleich?

Das Ventil kombiniert einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe. Diese Kombination sorgt für eine konstante Durchflussmenge, unabhängig von Druckschwankungen im System. Durch die automatische Regelung wird der hydraulische Abgleich effizient umgesetzt, was zu einer optimierten Energieverteilung innerhalb der Anlage beiträgt. Die zwei montierten Classic Messventile erleichtern dabei die Überprüfung und Kontrolle der Betriebsparameter vor Ort.

Welche Möglichkeiten bietet die Regelungsfunktion?

Neben der automatischen Durchflussbegrenzung dient das Cocon QTZ als Regelventil für weitere Systemgrößen, wie beispielsweise die Raumtemperatur. Über den standardisierten Gewindeanschluss M 30 x 1,5 lässt sich das Ventil flexibel mit einem Stellantrieb, einem Temperaturregler oder einem Handregulierkopf ausstatten. Durch die Veränderung des Durchflusses in Abhängigkeit von externen Signalen ermöglicht das Ventil eine bedarfsgerechte Steuerung der Wärme- oder Kälteabgabe in den jeweiligen Zonen.

Technische Daten

• Nenndurchmesser: DN 15
• Einstellbereich Volumenstrom: 150 - 1050 l/h
• Druckstufe: PN 16
• Maximaler Differenzdruck: 400 kPa
• Mediumtemperatur: -10 °C bis 120 °C
• Gehäusewerkstoff: Messing, entzinkungsbeständig (DZR)
• Anschluss: Beidseitig Innengewinde (Rp 1/2)
• Anschluss für Regler: M 30 x 1,5
• Medieneignung: Wasser und Glykolgemische

Das Oventrop Cocon QTZ überzeugt durch seine robuste Konstruktion aus entzinkungsbeständigem Messing und seine vielseitigen Einsatzmöglichkeiten in Heiz- und Kühlsystemen. Mit einem Einstellbereich von 150 bis 1050 l/h und einer Druckfestigkeit bis PN 16 bietet es eine zuverlässige Lösung für den automatischen hydraulischen Abgleich. Die einfache Montage von Stellantrieben über den M 30 x 1,5 Anschluss sowie die integrierten Messventile machen es zu einer effizienten Komponente für eine präzise Temperatur- und Durchflussregelung.
