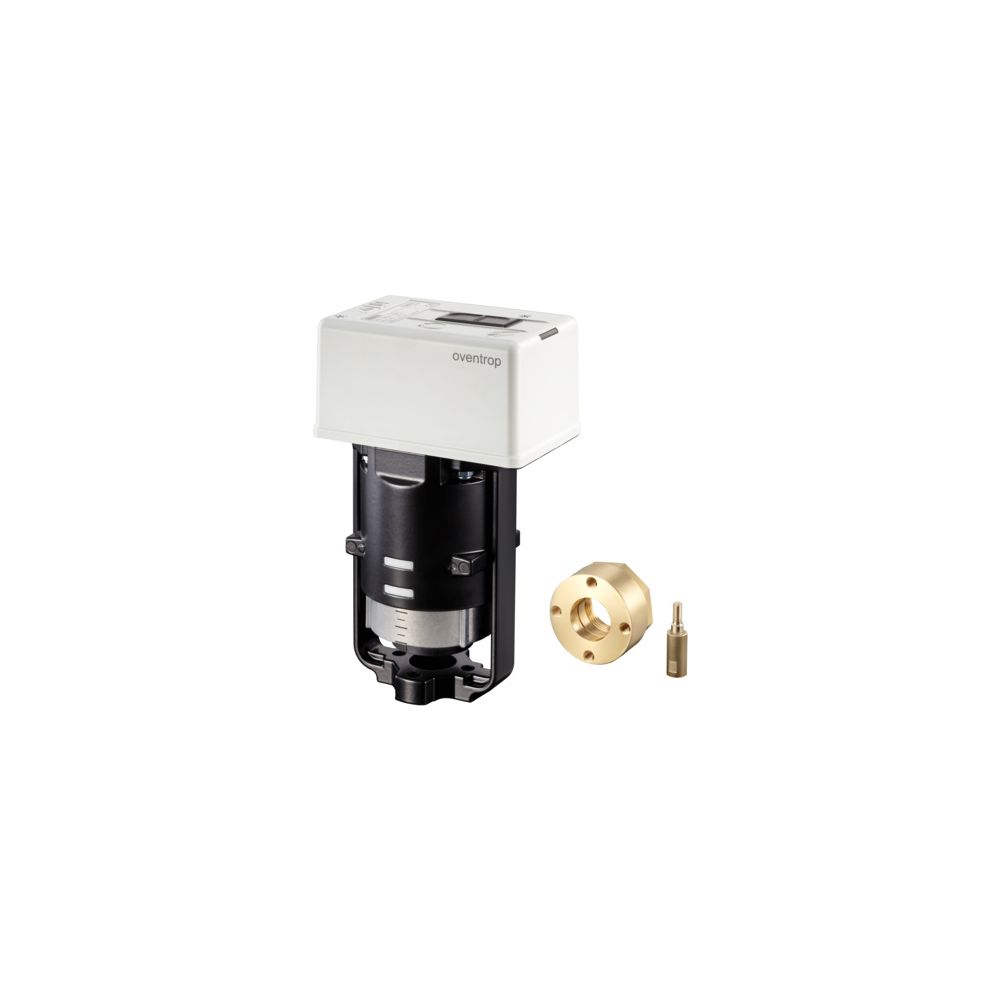

Oventrop Elektromotorischer Stellantrieb Aktor 24V, für Cocon QF DN 40-100, stromlos offen

Der elektromotorische Stellantrieb Aktor M von Oventrop ist eine präzise Lösung für die Steuerung von Cocon QF Ventilen in den Nennweiten DN 40 bis DN 100. Dieser Aktor zeichnet sich durch seine vielseitigen Ansteuerungsmöglichkeiten aus und bietet eine zuverlässige Regelung in anspruchsvollen Heiz- und Kühlsystemen. Dank der robusten Ausführung und der Schutzart IP54 eignet sich das Gerät für den dauerhaften Einsatz in der Gebäudetechnik.

Welche Ansteuerungsmöglichkeiten bietet der Aktor M?

Der Stellantrieb ermöglicht eine flexible Integration in bestehende Regelungssysteme. Die Ansteuerung kann stetig über Signale von 0(2) bis 10 V oder 0(4) bis 20 mA erfolgen. Alternativ ist eine schaltende Ansteuerung als 2-Punkt- oder 3-Punkt-Regelung möglich. Eine lineare Kennlinienart sorgt dabei für ein präzises Regelverhalten. Zur Überwachung des Betriebszustands ist ein Stellungsrückmeldesignal von 0 bis 10 V integriert, das eine kontinuierliche Rückmeldung über die aktuelle Ventilposition ermöglicht.

Wie ist der Aktor M technisch aufgebaut?

Das Gerät ist für einen Hub von 20 mm ausgelegt und verfügt über eine automatische Huberkennung, die die Inbetriebnahme erleichtert. Die Verstellkraft beträgt 1000 N, was eine zuverlässige Betätigung der Ventile sicherstellt. Ein besonderes Merkmal ist der integrierte Federrückzug, der in Kombination mit der Funktion stromlos öffnend für ein hohes Maß an Betriebssicherheit sorgt. Die Übertragung erfolgt über Zahnräder, wobei das Gehäuse eine manuelle Bedienung des Antriebs erlaubt.

Technische Daten

• Netzspannung: 24 V AC
• Hublänge: 20 mm
• Verstellkraft: 1000 N
• Schutzart: IP54
• Umgebungstemperatur: 0 bis 50 °C
• Laufzeit: 40 s
• Ansteuerung: 0(2)-10 V, 0(4)-20 mA, 2-Punkt, 3-Punkt
• Bauhöhe: 242 mm
• Baulänge: 145 mm
• Bautiefe: 95 mm

Der Oventrop Aktor M überzeugt durch seine hohe Funktionalität und Flexibilität bei der Ventilsteuerung. Mit einer Verstellkraft von 1000 N und der präzisen stetigen oder schaltenden Ansteuerung ermöglicht er eine effiziente Regelung in Systemen mit Cocon QF Ventilen. Die Kombination aus 24 V AC Spannungsversorgung, automatischer Huberkennung und der Sicherheitsfunktion durch den Federrückzug macht diesen Stellantrieb zu einer langlebigen Komponente für moderne Gebäudeautomationslösungen.
