Oventrop Regusol SH-180 Solarstation DN 25 Grundfos, 2-15 l/min, 6 bar

Die Oventrop Regusol SH-180 Solarstation DN 25 ist eine effiziente Lösung für die Anbindung von Solarkreisläufen. Als zweistrangige Armaturengruppe ermöglicht sie das zuverlässige Absperren des Solarkreislaufs im Vor- und Rücklauf. Durch die integrierten Sperrventile wird eine unerwünschte Eigenzirkulation bei abgeschalteter Pumpe wirksam unterbunden. Die Station ist mit einer Hocheffizienzpumpe vom Typ Grundfos UPM3 W3 Solar 25-75 PWM ausgestattet und für einen Betriebsdruck von bis zu 6 bar ausgelegt. Dank der kompakten Bauweise und der mitgelieferten Wandmontagevorrichtung ist eine zeitsparende Installation in verschiedenen Solaranlagen möglich.

Welche Komponenten umfasst die Regusol SH-180?

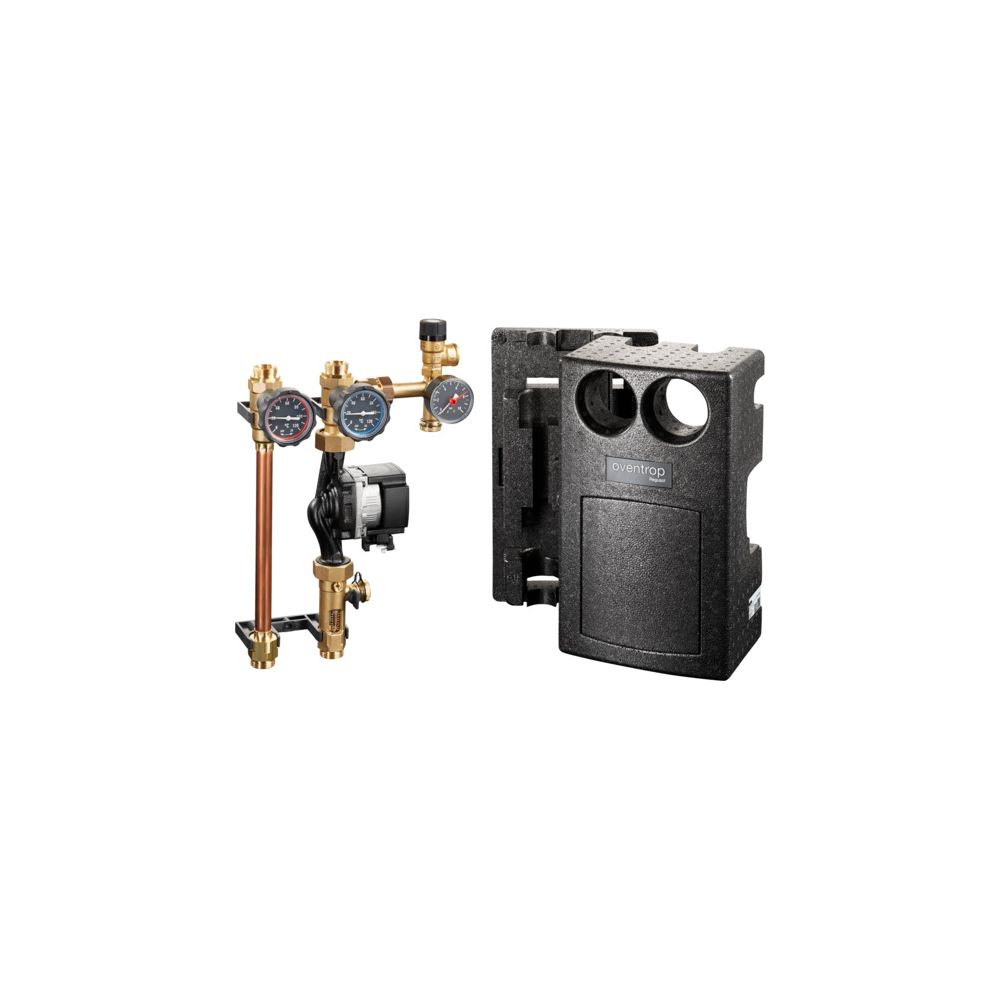

Die Solarstation ist als anschlussfertige Einheit konzipiert, die alle notwendigen Armaturen für den Betrieb vereint. Neben der Hocheffizienzpumpe gehören Kugelhähne mit integrierten Sperrventilen sowie Zeigerthermometer im Vor- und Rücklauf zur Ausstattung. Eine Sicherheitsgruppe mit Sicherheitsventil und Manometer sorgt für den notwendigen Anlagenschutz. Zur präzisen Regulierung des Volumenstroms ist ein Durchflussmesser mit Absperr- und Einstellmöglichkeit integriert. Füll- und Entleerungshähne erleichtern die Inbetriebnahme und Wartung. Eine hochwertige Wärmedämmung reduziert Wärmeverluste im Betrieb.

Wie erfolgt die Installation und Anbindung?

Die Regusol SH-180 ist für eine einfache Montage konzipiert. Der Anschluss des Solarkreises sowie des Speicherkreises erfolgt über G 1 Außengewinde, die für die Verwendung von Klemmringverschraubungen vorgesehen sind. Für die Anbindung eines Ausdehnungsgefäßes steht ein G 3/4 Außengewinde mit Flachdichtung zur Verfügung. Die Station zeichnet sich durch wartungsfreie Armaturen aus, was die Betriebssicherheit erhöht. Bei Bedarf kann die Station durch einen Reglereinlegeblock erweitert werden, um den Funktionsumfang an spezifische Anforderungen anzupassen.

Technische Daten

• Ausführung: Zweistrang
• Nennweite: DN 25
• Pumpentyp: Grundfos UPM3 W3 Solar 25-75 PWM
• Pumpenbaulänge: 180 mm
• Messbereich Durchfluss: 2 - 15 l/min
• Max. Betriebsdruck: 6 bar
• Max. Betriebstemperatur: 120 °C
• Kurzzeitige Anfahrtemperatur: 160 °C
• Achsabstand: 100 mm
• Anschluss Ausdehnungsgefäß: G 3/4 AG flachdichtend

Die Oventrop Regusol SH-180 Solarstation bietet eine robuste und langlebige Technik für Solaranlagen. Mit ihrer Hocheffizienzpumpe, dem integrierten Durchflussmesser für 2 bis 15 l/min und der umfassenden Sicherheitsausstattung stellt sie eine zuverlässige Komponente für den Wärmetransport dar. Die Kombination aus hochwertigen Materialien, der effizienten Wärmedämmung und der einfachen Montage macht diese Station zur idealen Wahl für eine fachgerechte Anbindung von Solarkreisläufen bei einem Betriebsdruck von bis zu 6 bar.
