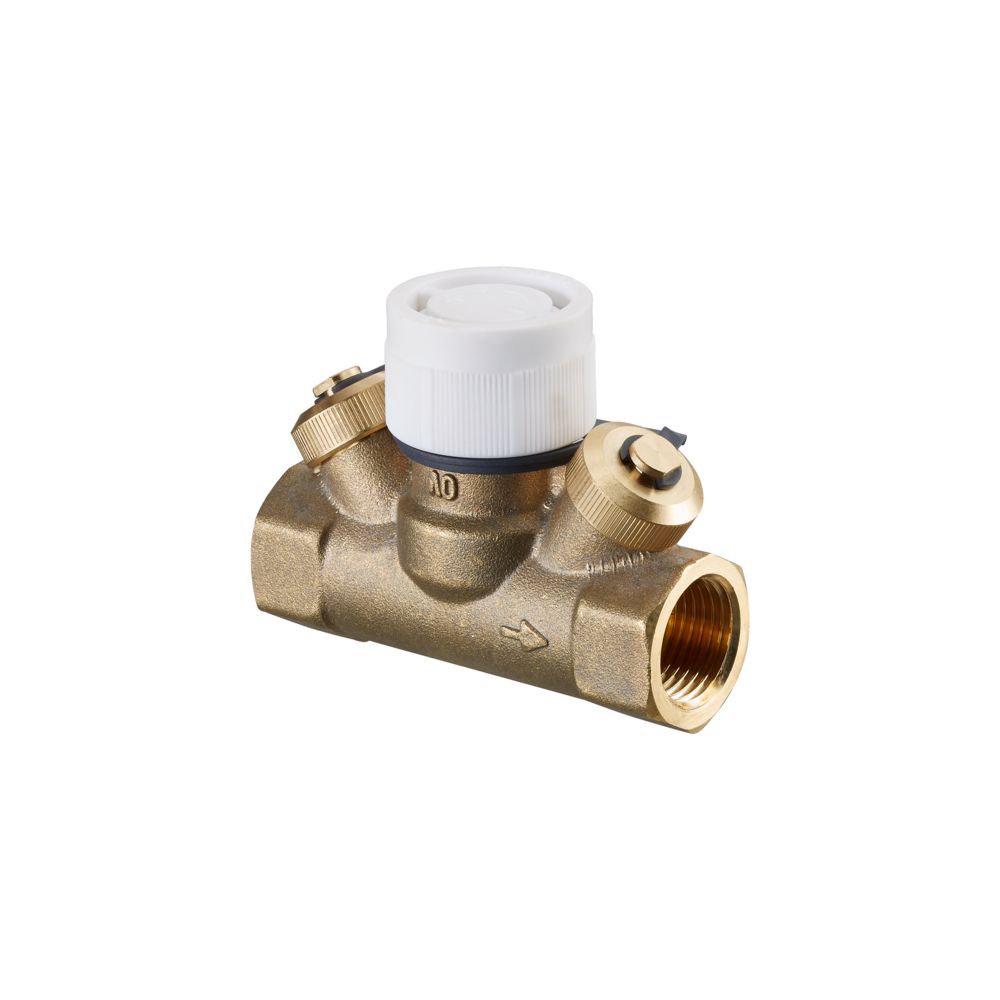

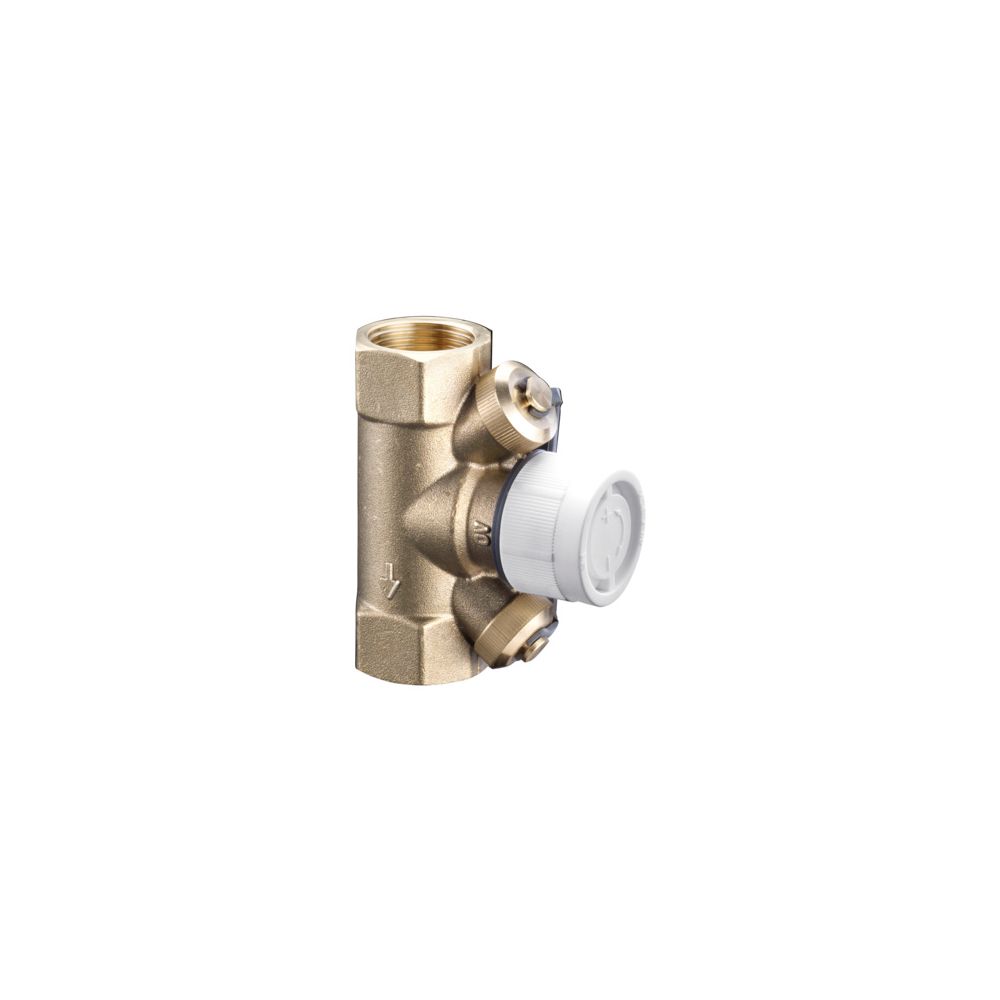

Oventrop Hycocon ET Regelventil DN 15 1/2" Innengewinde, mit Mess- und Entleerungsventil, Messing

Das Oventrop Hycocon ETZ Regelventil in der Nennweite DN 15 ist eine Armatur aus entzinkungsbeständigem Messing, die für den hydraulischen Abgleich in Warmwasserzentralheizungs- und Kühlanlagen konzipiert wurde. Das Ventil mit Rp 1/2 Innengewinde ermöglicht eine präzise Durchflussregulierung und ist für den flexiblen Einsatz sowohl im Vorlauf als auch im Rücklauf geeignet. Dank der integrierten Mess- und Entleerventile mit Eco-Messtechnik ist eine effiziente Differenzdruckmessung zur Durchflussbestimmung möglich.

Wie erfolgt der hydraulische Abgleich mit dem Hycocon ETZ?

Der hydraulische Abgleich der Strangleitungen wird durch eine Voreinstellung am Ventil realisiert. Dies stellt sicher, dass die Wärmeverteilung in der Anlage gleichmäßig erfolgt. Das Ventil ist als Geradsitz-Armatur ausgeführt und bietet durch den universellen M 30 x 1,5 Oberteilanschluss eine einfache Möglichkeit zur Nachrüstung. Es kann wahlweise mit thermostatischen oder elektrischen Stellantrieben kombiniert werden, um die Regelung der Anlage zu automatisieren. Während der Bauphase lässt sich das Ventil zudem über die Schraubkappe betätigen.

Welche technischen Voraussetzungen sind zu beachten?

Das Regelventil ist für einen Betriebsdruck bis PN 16 ausgelegt und für Medien wie Wasser oder Wasser-Glykolgemische zugelassen. Der zulässige Temperaturbereich erstreckt sich von -10 °C bis 120 °C bei einem maximalen Differenzdruck von 1 bar. Für eine optimale Funktion der Armatur empfiehlt sich der Einbau eines Schmutzfängers in der Rohrleitung. Vor der Inbetriebnahme sollte das Leitungssystem gründlich gespült werden. Eine Dämmschale ist für dieses Modell optional als Zubehör erhältlich.

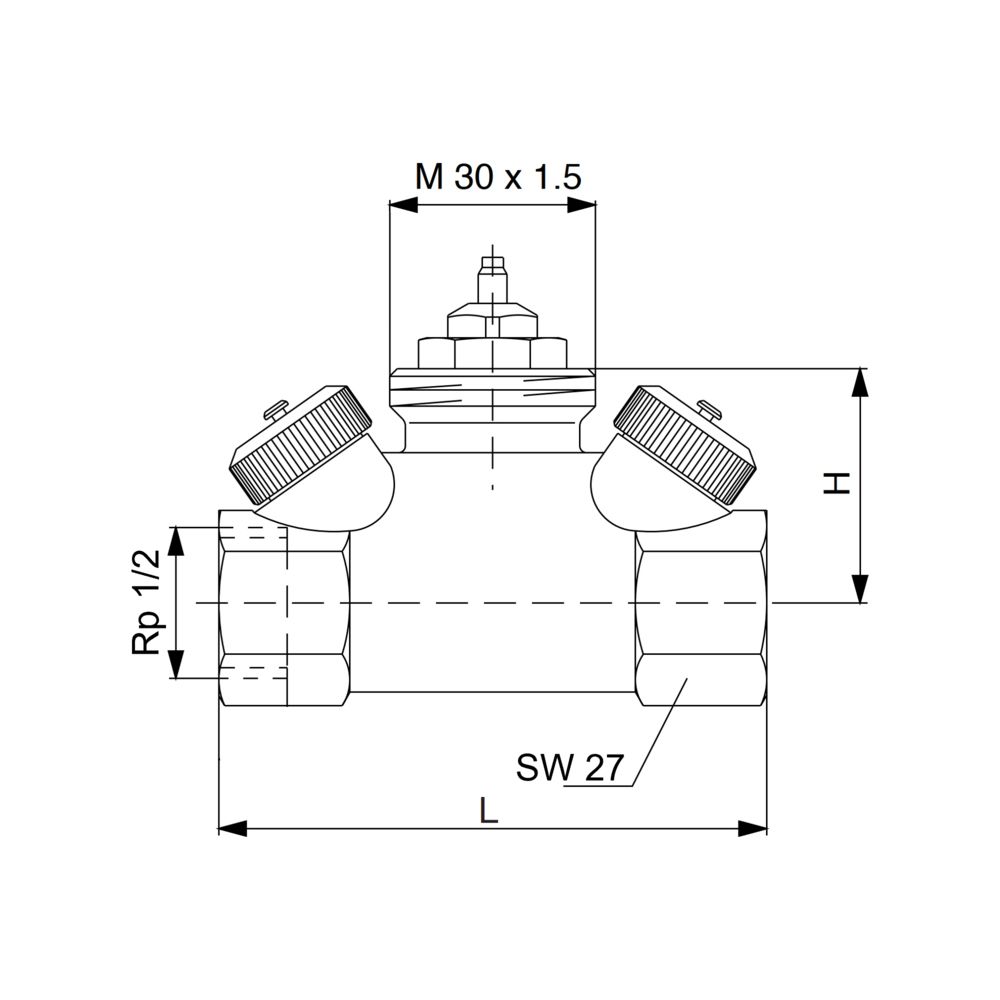

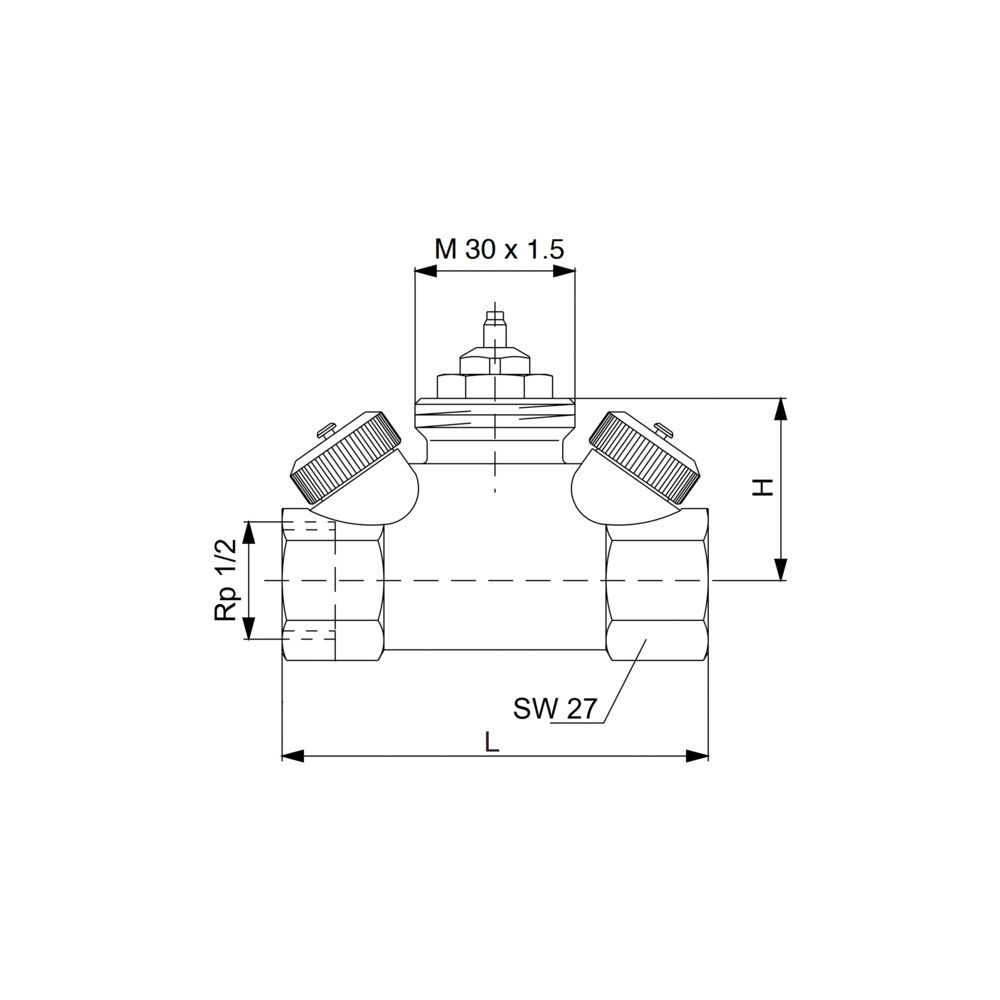

Technische Daten

• Nennweite: DN 15
• Anschluss: Rp 1/2 Innengewinde
• Druckstufe: PN 16
• Werkstoff: Entzinkungsbeständiges Messing
• Bauform: Geradsitz
• Betriebstemperatur: -10 °C bis 120 °C
• Max. Differenzdruck: 1 bar
• Kvs-Wert: 1
• Stellantrieb-Anschluss: M 30 x 1,5
• Regelhub: 2,2 mm

Das Oventrop Hycocon ETZ Regelventil überzeugt durch seine robuste Konstruktion aus entzinkungsbeständigem Messing und seine vielseitigen Einsatzmöglichkeiten in Heiz- und Kühlsystemen. Mit einer Druckfestigkeit von PN 16 und der präzisen Durchflussbestimmung durch Differenzdruckmessung bietet es eine Lösung für den hydraulischen Abgleich. Die Kombinierbarkeit mit Stellantrieben über den M 30 x 1,5 Anschluss macht es zu einer flexiblen Komponente für moderne Anlagenkonfigurationen.
